Trong kết cấu xây dựng nhà thép tiền chế (Pre-Engineered Buildings - PEB), hệ thống xà gồ và khung kèo chịu trách nhiệm nâng đỡ toàn bộ hệ mái tôn. Tuy nhiên, dưới tác động của các tải trọng động như gió bão, động đất, hay tải trọng tĩnh của thiết bị cơ điện, hệ thống xà gồ rất dễ bị vặn xoắn, lật hoặc võng.
Để giải quyết triệt để bài toán này, các kỹ sư thiết kế luôn bắt buộc phải sử dụng hệ thống ty giằng xà gồ (Stud bolt) để đảm bảo được an toàn kỹ thuật và chất lượng công trình.
1 . Tìm hiểu về Ty Giằng Xà Gồ (Stud bolt) và cấu tạo chi tiết
Ty Giằng Xà Gồ (Stud bolt) là gì?
Ty giằng xà gồ (Stud Bolt) là thanh thép ren hai đầu hoặc ren suốt thân, được sử dụng để liên kết và giằng các thanh xà gồ trong hệ kết cấu mái và vách của nhà thép tiền chế. Bộ phận này có nhiệm vụ giữ khoảng cách giữa các xà gồ, tăng độ ổn định cho hệ kết cấu và hạn chế hiện tượng rung lắc, xoắn hoặc biến dạng dưới tác động của gió, tải trọng mái và các yếu tố môi trường.
Xem thêm Các loại thanh ren thường sử dụng
Cấu tạo chi tiết của ty giằng xà gồ

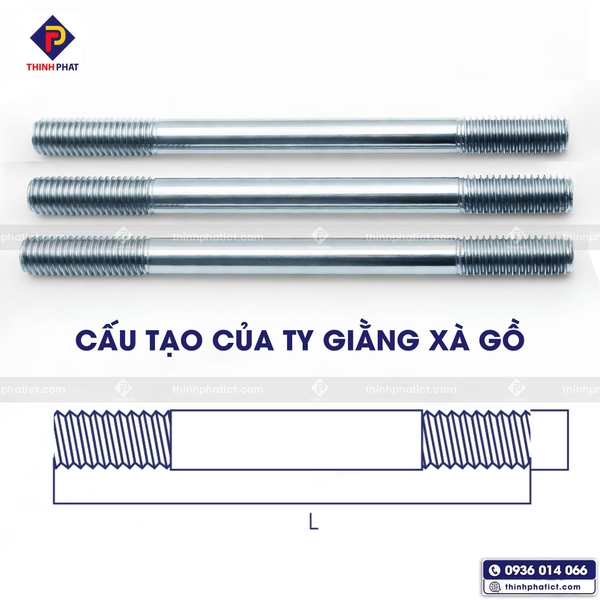

Cấu tạo chi tiết của ty giằng xà gồ?
Cấu tạo chính bao gồm thân ty, phần ren và tán (ecu). Cụ thể các bộ phận như sau:
-
Phần ren (hai đầu): Được tiện ren ở hai đầu thanh thép, dùng để bắt bu lông, tán (ecu), giúp liên kết chặt chẽ với bản mã hoặc xà gồ để truyền tải lực.
-
Thân ty: Là phần thép hình trụ tròn nằm ở giữa, thường trơn và không tiện ren. Kích thước đường kính phổ biến là D12 (M12).
-
Tán (Ecu/Đai ốc): Phụ kiện đi kèm được vặn vào hai đầu ren để siết chặt và cố định ty giằng vào hệ thống xà gồ.
-
Vật liệu chế tạo: Thường làm từ thép cacbon cường độ cao hoặc thép không gỉ (Inox), bề mặt thường được xử lý mạ kẽm nhúng nóng hoặc mạ điện phân để chống oxy hóa, tăng tuổi thọ.
2. Vai Trò Quan Trọng Của Hệ Thống Ty Giằng Trong Nhà Thép Tiền Chế
Vai trò quan trọng của hệ thống ty giằng xà gồ trong nhà thép tiền chế
Hệ thống thanh ty ren giằng xà gồ không đơn thuần là chi tiết định vị, mà là cấu kiện chịu lực chính giúp đảm bảo an toàn cho hệ mái nhà xưởng nhờ 5 vai trò sau:
-
Chống hiện tượng lật xà gồ (Lateral Torsional Buckling): Xà gồ thép thường có độ dày mỏng (1.5 mm- 3.0 mm). Khi chịu tải trọng uốn dọc từ mái tôn, cánh dưới xà gồ rất dễ bị vặn xoắn. Ty giằng liên kết các điểm yếu này lại, khống chế chuyển vị xoay.
-
Truyền tải trọng gió hiệu quả: Gió bão tạo ra áp lực bốc cực lớn lên mái. Hệ giằng giúp phân phối đều lực kéo này lên toàn bộ hệ thống khung kèo chính, giảm thiểu nguy cơ tốc mái cục bộ.
-
Cố định khoảng cách lắp đặt: Đảm bảo khoảng cách giữa các thanh xà gồ luôn chuẩn xác theo bản thiết kế trong suốt quá trình lợp tôn và suốt vòng đời công trình.
-
Hỗ trợ an toàn thi công: Giúp hệ xà gồ đứng vững vững chãi trước khi lợp tôn mái, bảo vệ an toàn cho đội ngũ công nhân thao tác trên cao.
-
Tạo sự liên kết đồng bộ với hệ trần: Đóng vai trò là điểm neo vững chắc nếu sau này chủ đầu tư có nhu cầu lắp đặt thêm các hệ thống ty trần treo thiết bị, bảo ôn bên dưới mái xưởng.
3 . Bảng tra khả năng chịu lực và tải trọng cho phép của ty giằng xà gồ

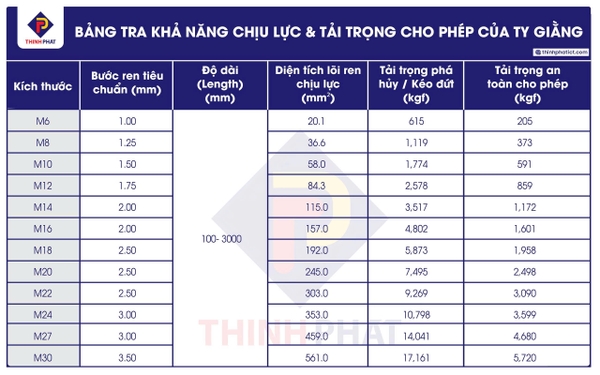

Bảng tra khả năng chịu lực & tải trọng cho phép của ty giằng Thịnh Phát
4 . Các Tiêu Chuẩn Kỹ Thuật Đối Với Ty Giằng Xà Gồ (Stud bolt) Trong Kết Cấu Thép
Để một công trình nhà thép tiền chế vận hành an toàn và bền bỉ qua hàng chục năm, hệ thống ty giằng xà gồ không thể gia công tùy tiện mà phải đáp ứng đầy đủ bộ tiêu chuẩn kỹ thuật nghiêm ngặt từ khâu thiết kế kết cấu, lựa chọn phôi thép cho đến công nghệ bảo vệ bề mặt:
-
Tiêu Chuẩn Tính Toán Thiết Kế Hệ Giằng Xà Gồ (TCVN 5575)
-
Tiêu Chuẩn Phôi Thép Chế Tạo & Cấp Bền (JIS G3101 / ASTM A36)
-
Tiêu Chuẩn Kích Thước Bước Ren (DIN 975 / DIN 976-1)
-
Tiêu Chuẩn Lực Kéo Đứt Phá Hủy Tối Thiểu (TCVN 1916:1995)
-
Tiêu Chuẩn Lớp Phủ Bảo Vệ Chống Ăn Mòn (ASTM A123 / TCVN 5408)
Xem thêm Thông số kỹ thuật một số hệ ty ren thông dụng
5. Trọn Bộ Phụ Kiện Lắp Đặt Ty Giằng Xà Gồ Chuẩn M&E
Một hệ giằng xà gồ hoàn chỉnh không thể chỉ hoạt động độc lập bằng thanh ren mà bắt buộc phải đi kèm bộ phụ kiện đồng bộ dưới đây để tạo thành một liên kết truyền lực khép kín:
-
Đai ốc (Ecu/Tán - Tiêu chuẩn DIN 934): Dùng để siết chặt cố định hai đầu thanh giằng vào cánh xà gồ.
-
Long đen phẳng (Vòng đệm phẳng - Tiêu chuẩn DIN 125): Giúp phân bổ đều lực ép lên bề mặt xà gồ, tránh làm trầy xước lớp mạ kẽm bảo vệ xà gồ khi siết đai ốc.
-
Long đen khế / Long đen vênh (Tiêu chuẩn DIN 127): Ngăn hiện tượng đai ốc tự tháo lỏng do các rung động cơ học (gió bão giật, hoạt động của cầu trục nhà xưởng).
-
Bản mã chéo (Tấm vát): Do cánh xà gồ C/Z thường được lắp xiên theo độ dốc của mái, tấm bản mã vát này giúp thanh ty giằng luôn vuông góc với phương chịu lực chính, triệt tiêu mô-men uốn phụ không đáng có.
-
Ống nối ty ren (Tiêu chuẩn DIN 6334): Sử dụng để liên kết hai thanh ren một cách an toàn khi khoảng cách vượt quá độ dài sản xuất tiêu chuẩn của thanh ren.
6. Bảng So Sánh Các Loại Ty Giằng Xà Gồ Phổ Biến
Tùy thuộc vào môi trường làm việc và yêu cầu kỹ thuật của từng loại công trình (dân dụng, nhà xưởng công nghiệp, trung tâm thương mại), các nhà thầu sẽ lựa chọn chủng loại ty ren phù hợp.

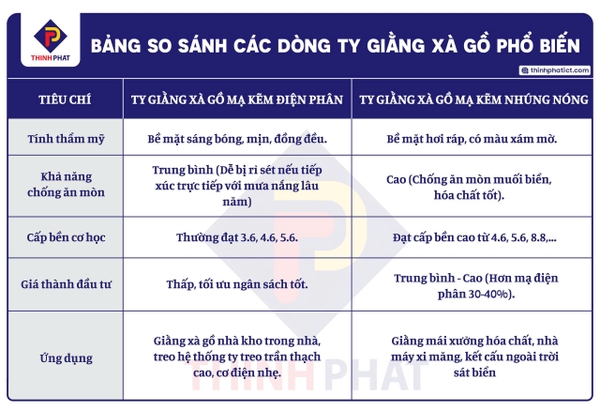

Bảng so sánh các dòng ty giằng xà gồ phổ biến Thịnh Phát
7. Ty Ren Thịnh Phát - Nhà Cung Cấp Vật Tư Phụ Trợ Cơ Điện Cho Nhà Thầu

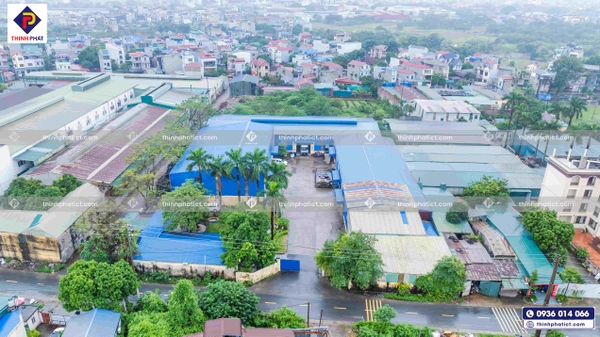

Nhà máy sản xuất ty ren Thịnh Phát số 1 tại Hà Nội
Nhà máy sản xuất ty ren Thịnh Phát số 2 tại Ninh Bình
Tiên phong trong lĩnh vực sản xuất, nhập khẩu và phân phối vật tư cơ điện (M&E) cùng vật tư phụ trợ xây dựng chất lượng cao. Thịnh Phát tự hào là đối tác chiến lược cung cấp các loại vật tư phụ trợ cơ điện cho hàng ngàn dự án nhà xưởng công nghiệp, trung tâm thương mại và hạ tầng giao thông trên toàn quốc.

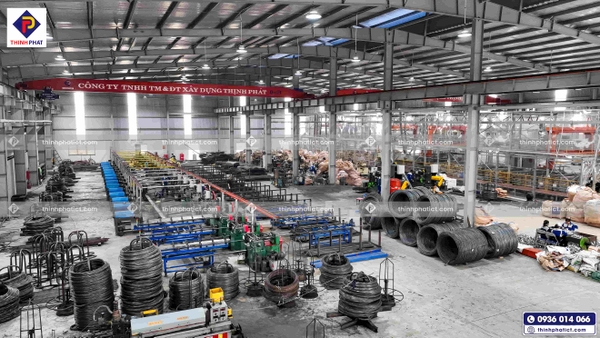

Hệ thống sản xuất ty ren tự động Thịnh Phát
Ưu thế vượt trội của sản phẩm Thịnh Phát:
-
Công nghệ hiện đại: Dây chuyền cán ren tự động hóa hoàn toàn giúp bước ren chuẩn xác, không bị lỗi cháy ren, rít ren khi thi công lắp đặt.
-
Độ bền vượt trội: Sản phẩm được làm từ phôi thép chất lượng cao nhập khẩu trực tiếp, đầy đủ giấy tờ kiểm định tải trọng kéo đứt.
-
Giá tận gốc tại nhà máy: Nhờ hệ thống sản xuất khép kín quy mô lớn, cam kết mang lại giá thành cạnh tranh nhất thị trường.
Hãy cùng tham quan nhà máy sản xuất quy mô lớn của Thịnh Phát với quy trình kiểm tra chất lượng nghiêm ngặt:
Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt
