1. Giới thiệu tổng quan nhà máy Thịnh Phát

Máng cáp/ Thang máng cáp điện là một hệ thống kết cấu treo đỡ, dẫn hướng cho hệ thống dây, cáp truyền dẫn điện và/ hoặc truyền dẫn tín hiệu trong các công trình công nghiệp, thương mại, và dân dụng như nhà máy, kho xưởng, nhà công nghiệp, trung tâm thương mại, chung cư, bệnh viện, trường học...Hệ thống thang máng cáp còn được gọi với tên "Hệ thống quản lý cáp điện" ( Cable Management System) được tiêu chuẩn hóa về mặt kĩ thuật bởi các tổ chức quốc gia và quốc tế.

Hệ thống thang máng cáp điện là vật liệu được lựa chọn thi công ở phần điện (Electrical – Điện) trong hạng mục Cơ điện (ME) và trở thành một hệ thống không thể thiếu đối với các công trình từ trung bình trở lên.

Nhà máy sản xuất máng cáp/ thang cáp/ khay cáp Thịnh Phát được đặt tại Lô 5, Yên Phúc, CCN Biên Giang, Biên Giang, Hà Đông, Hà Nội với diện tích gần 10,000 m2 đảm bảo sản xuất thang máng cáp điện theo quy trình khép kín, công nghệ hiện đại. Công suất sản xuất thang máng cáp điện có thể đạt tới 1600m/ ngày.

Cùng tham quan ngay nhà máy Thịnh Phát qua video dưới đây:

"Thịnh Phát - Hành trình vươn ra biển lớn"

Hệ thống quản lý chất lượng sản xuất tại nhà máy Thịnh Phát với các sản phẩm cốt lõi như ty ren, thang máng cáp.... được chứng nhận đạt tiêu chuẩn chất lượng ISO 9001: 2015

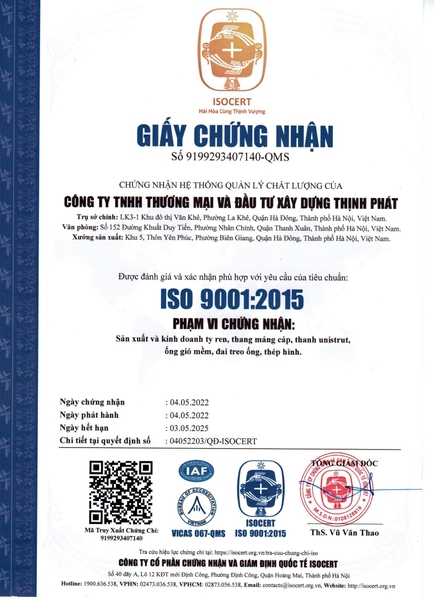

Chứng nhận Hệ thống quản lý chất lượng theo tiêu chuẩn ISO 9001:2015



Nhà máy Thịnh Phát với tổng diện tích gần 10,000m2 tại Hà Đông



Đội ngũ vận tải công ty Thịnh Phát



Máng cáp/ thang cáp/khay cáp được tạo hình bằng hệ thống máy CNC trước khi chuyển qua quy trình xử lý bề mặt để hoàn thiện và giao tới khách hàng:

Máng cáp Thịnh Phát được chấn/ gấp tạo hình  trước khi xử lý bề mặt

6000m thang cáp 200x100 sơn tĩnh điện được sản xuất trực tiếp tại Thịnh Phát



Máng cáp sơn tĩnh điện 200x100

Sản xuất máng cáp tole  kẽm



Máng cáp sơn tĩnh điện ghi sáng





Với 15 năm kinh nghiệm trong sản xuất các loại vật tư Cơ điện, là địa chỉ uy tín tại Hà Nội chuyên sản xuất các loại thang máng cáp điện với giá tốt nhất, dây chuyền hiện đại được ứng dụng theo công nghệ của Thụy Sĩ, đội ngũ vận chuyển đông đảo giúp giao hàng nhanh chóng, đảm bảo tiến độ của dự án. Đồng thời, thang máng cáp là một trong " ba chàng lính ngự lâm" tại Thịnh Phát với doanh thu đạt TOP 3 trong tổng số hơn 200 sản phẩm được sản xuất tại Thịnh Phát

Ba "ngôi sao" sáng nhất Thịnh Phát



Cùng Thịnh Phát đi muôn nơi



Một góc kho hàng Thịnh Phát với hơn 200 loại sản phẩm vật tư phụ trợ cơ điện

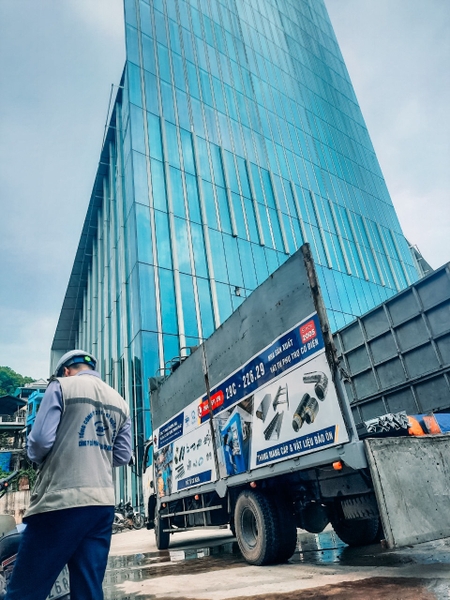

Xuất hàng thang máng cáp sơn tĩnh điện màu đỏ tại nhà máy Thịnh Phát



Máy chấn/ gấp CNC



Nếu bạn đang quan tâm các phương pháp xử lý bề mặt để lựa chọn được loại máng cáp phù hợp với nhu cầu và túi tiền, có thể theo dõi video dưới đây. Nội dung video sẽ nêu rõ đặc điểm của từng phương pháp cũng như ưu điểmvà chi phí mỗi loại để bạn cân nhắc lựa chọn sao cho hợp lý nhất:

Video: Ba phương pháp xử lý bề mặt máng cáp



Liên hệ ngay nhận Catalogue Thang Máng Cáp Thịnh Phát miễn phí:

Catalogue Thang Máng Cáp Thịnh Phát

>>> Để tham khảo báo giá máng cáp, bạn có thể click tại đây

Bản test kết quả thử nghiệm một số kích thước Máng cáp Tole kẽm Thịnh Phát tại Tổng cục tiêu chuẩn đo lường chất lượng



Nếu bạn đang cần bản Quatest thang máng cáp theo đơn đặt hàng tại nhà máy Thịnh Phát, hãy liên hệ trực tiếp để được cung cấp đầy đủ nhé!

Hệ thống máy móc sản xuất thang máng cáp tại nhà máy Thịnh Phát được đầu tư theo dây chuyền tự động hóa gồm:

- Hệ thống máy laser CNC

- Hệ thống máy đột, dập CNC

- Hệ thống máy chấn, gấp CNC

- Hệ thống máy lốc thang máng cáp điện

Bạn có thể tham khảo chi tiết: Quy Trình sản Xuất Thang Máng Cáp Tại Thịnh Phát  dưới đây nhé!



Video: Quy trình sản xuất máng cáp



Lĩnh vực thang máng cáp điện được sử dụng với rất nhiều thuật ngữ tiếng Anh. Bạn có thể click chuột tại bài viết này: https://bit.ly/2PN0uxw để đọc thêm thông tin về một số thuật ngữ thông dụng nhất hay được sử dụng trong lĩnh vực sản phẩm thang máng cáp.

Ngoài ra, để bạn tiện theo dõi, Thịnh Phát xin gửi đến bạn một số hình ảnh máy móc sản xuất để Qúy khách hàng có thêm thông tin để đưa đến lựa chọn cuối cùng:

Phương pháp đột CNC có giúp đột các loại kích thước thang máng cáp điện với độ dày đến 5 ly trên mọi chất liệu kim loại.

Máy chấn/ gấp CNC



Máy cắt laser CNC phục vụ gia công thang máng điện với độ dày đến 20ly



Máy đột máng cáp



Máy cắt laser CNC có thể cắt gia công các loại thang máng cáp với thời gian nhanh nhất, độ dày đến 20ly. Đây là công nghệ gia công thang máng điện hiện đại nhất hiện nay đã được Thịnh Phát trang bị để đảm bảo chất lượng sản phẩm thang máng điện xuất ra thị trường với chất lượng tốt nhất, theo đúng yêu cầu của Qúy khách hàng.

Máy lốc sản xuất thang điện, máng điện, khay điện



Máy lốc sản xuất thang máng điện



Xưởng sản xuất ty ren



Khu vực sản xuất đai treo ống

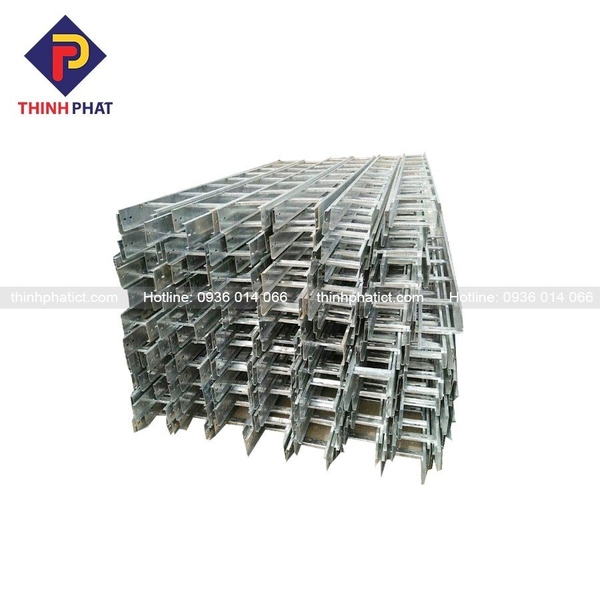

Thang cáp mạ kẽm điện phân

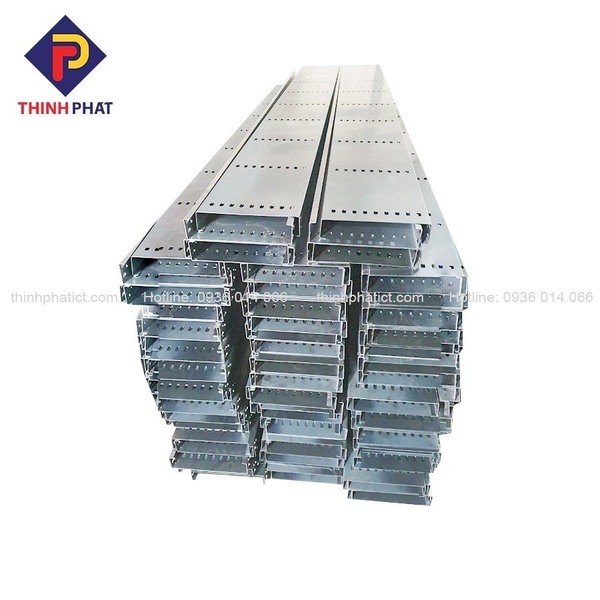

Máng cáp sơn tĩnh điện tại Thịnh Phát



2. Tiêu chuẩn vật liệu và bề mặt hoàn thiện cho máng cáp - thang cáp - khay cáp

Vật liệu chế tạo: Tole - Thép không gỉ

Bảng bề mặt hoàn thiện:

Lớp

Bề mặt hoàn thiện

1

Sơn tĩnh điện dày tối thiểu 50µm theo AMMA 2603 -15

2

Mạ điện chiều dày tối thiểu 12 µm

3

Mạ kẽm trước tới mác 275 theo EN 10327 và EN 10326

4

Mạ kẽm sau tới độ dày trung bình ( tối thiểu) 45 µm theo ISO 1461 chỉ dành cho độ dày kém

3. Các loại thang máng cáp:

Dựa thep các phương pháp xử lý bề mặt, thang cáp/ máng cáp/ khay cáp được chia thành các loại như sau:

- Thang máng cáp sơn tĩnh điện: Thường lắp đặt cho các công trình trong nhà, hầm các tòa nhà

- Thang máng cáp mạ kẽm điện phân: Lắp đặt tại các vị trí trong nhà, những nơi ít chịu ảnh hưởng của thời tiết.

- Thang máng cáp mạ kẽm nhúng nóng: Thường được lắp đặt ở ngoài trời, những nơi có khí hậu khắc nghiệt, nống độ muối cao.

- Thang máng cáp inox: Loại vật liệu có tính bến rất cao nên thường được thi công ở những nơi cần yêu cầu kĩ thuật cao.

4. Thang cáp

Thang cáp (Cable ladder) là thang dẫn dùng cho việc lắp đặt dây trong các công trình, dự án nhà công nghiệp, chung cư cao tầng, trung tâm thương mại.

Xem chi tiết tại: https://thinhphatict.com/thang-cap

Đặc điểm kĩ thuật:

- Vật liệu: Tôn sơn tĩnh điện; tôn mạ kẽm; Inox 201, 304, 316; tôn mạ kẽm nhúng nóng.

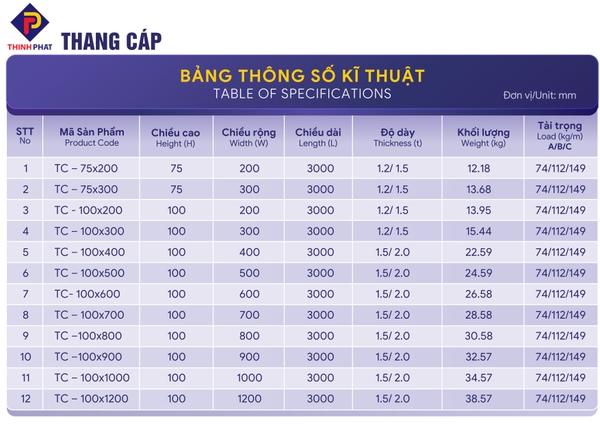

Bảng thông số kĩ thuật thang cáp

Để tham khảo chi tiết các kích thước thang cáp và bản vẽ của thang cáp kèm phụ kiện, Qúy khách hàng có thể xem thêm tại Catalogue thang máng cáp Thịnh Phát

Phụ kiện của hệ thống thang cáp:

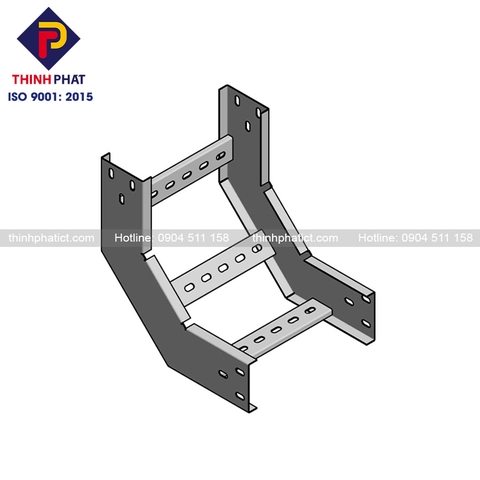

Thang cáp bao gồm các phụ kiện cơ bản: Co ngang, Co ngã 3, Co thập đều, Co xuống, Co lên, Giảm giữa, Giảm phải, Giảm trái, Đầu nối 45 độ, Bát kẹp, Chặn thang cáp, Long đen M8, Ecu M8,

5. Máng cáp

Máng cáp (Cable trunking) là máng dẫn dùng cho việc lắp đặt dây và cáp điện trong các dự án.

Xem sản phẩm chi tiết tại: https://thinhphatict.com/mang-cap

Đặc điểm kĩ thuật:

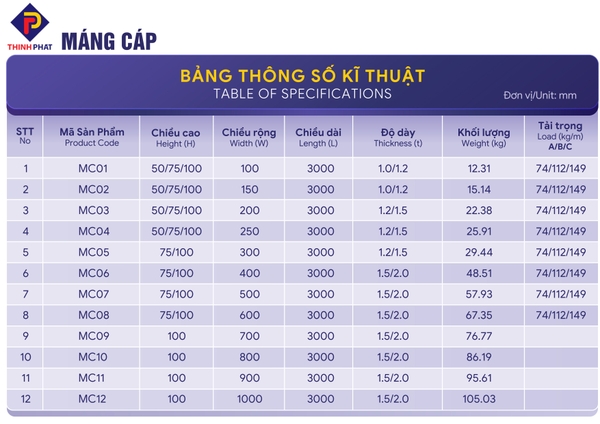

Bảng thông số kĩ thuật máng cáp

Qúy khách hàng có thể đặt gia công sản phẩm theo yêu cầu phù hợp với thiết kế để tiết kiệm chi phí và vẫn đảm bảo an toàn khi sử dụng các sản phẩm máng điện, máng cáp.

Phụ kiện của hệ thống máng cáp:

6. Khay cáp

Khay cáp (Cable tray) là khay dẫn dùng cho việc lắp đặt dây và cáp điện trong các dự án.

Đặc điểm kĩ thuật:

-  Vật liệu: Tôn sơn tĩnh điện; tôn mạ kẽm; Inox 201, 304, 316; tôn mạ kẽm nhúng nóng.

-  Chiều dài tiêu chuẩn: 2,4m/ cây – 2,5m/ cây – 3m/ cây

-  Chiều rộng khay cáp: 300 mm – 250mm – 200mm – 150mm – 100mm.

-  Chiều cao khay: 100mm – 50mm

-  Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

Phụ kiện của hệ thống khay cáp:

-  Khay cáp

-  Khớp chữ T khay cáp

-  Khớp chữ thập khay cáp

-  Khớp chữ L khay cáp

-  Co lên khay cáp

-  Co xuống khay cáp

Để được tư vấn chi tiết hơn về các sản phẩm thang máng cáp, vui lòng liên hệ theo thông tin:

7 . Một số hướng dẫn trong quá trình lắp đặt máng cáp - thang cáp - khay cáp

Những hướng dẫn dưới đây giúp đảm bảo an toàn và lắp đắt đúng các hệ thống thang máng cáp và hệ thống treo đỡ. Một số trường hợp lắp đặt đặc biệt sẽ không bao gồm trong hướng dẫn này.

7.1. Dụng cụ lắp đặt thang máng cáp

- Mài cắt kim loại

- Vật liệu sơn sửa

- Tuốc - nơ - vít

- Khoan và mũi khoan

- Dũa

- Cờ - lê tường

- Thiết bị lấy phẳng

- Thước dây

- Thước góc

- Cờ lê xiết lực

- Cờ lê tuýp

- Dụng cụ bẻ tai móc

- Dụng cụ định vụ nối máng

7.2. Các vấn đề cần chú ý khi thi công thang máng cáp

Một số lưu ý khi thi công thang máng cáp:

- Tránh khoan cắt và các chi tiết thuộc kết cấu của công trình trừ khi được sự cho phép

- Thang máng và hệ treo đỡ phải có khả năng chịu lực đáp ứng được yêu cầu tải trọng của cáp hiện tại và cáp sẽ được bổ sung trong tương lại.

- Để thiết kế được một hệ thống an toàn cần kiểm tra lần lượt để đảm bảo rằng:

+ Hệ thống có thể nâng đỡ an toàn các tải tác động

+ Các chi tiết dự tính để ghép nối cũng phải đảm bảo khả năng chịu lực tải trọng dự kiến.

+ Không vượt quá mức tải định mức đã công bố.

8. Một số vật liệu quan trọng trong hệ thống treo đỡ:

8.1. Ty ren treo máng cáp - thang cáp - khay cáp

Ty ren treo máng cáp lên vị trí trần nhà

Ty ren là một trong số phụ kiện quan trọng để nâng đỡ máng cáp, thang cáp ở các vị trí trên cao. Các kích thước ty ren thường sử dụng trong hạng mục này có kích thước M8, M10, M12

8.2. Thanh unistrut/ thanh c- channel/ thanh treo đa năng

Tham khảo chi tiết sản phẩm thanh unistrut Thịnh Phát tại danh mục: https://thinhphatict.com/thanh-treo-unistrut

Các hệ thống treo đỡ có thể được lắp ráp từ các thanh U, kết hợp các miếng gối đỡ và phụ kiện đểtạo thành: các dầm đỡ, cột chống, tay công-xon và khung giá đỡ.

Sức chịu tải của hệ thống cần được tính toán kĩ lưỡng trước khi lắp đặt.

8.3. Bulông - ốc vít

Xem chi tiết sản phẩm  tại: https://thinhphatict.com/bu-long

8.4. Kẹp xà gồ

Xem chi tiết sản phẩm tại: https://thinhphatict.com/kep-xa-go-hop-vuong

Kẹp xà gồ được dùng để cố định ty ren vào các thanh dầm đỡ hiện có, theo cách kết nối sau:

- Luồn kẹp vào mép dầm

- Vặn buloong hãm trên kẹp xà gồ để cố định kẹp

- Chỉnh vị trí chuẩn

- Xiết bulong để cố định kẹp xà gồ vào dầm

9. Tính ưu việt khi sử dụng thang máng cáp:

- Đảm bảo an toàn cho hệ thống điện của dự án: Các loại dây dẫn điện được sắp xếp gọn gàng khi đi vào vận hành, tiết kiệm không gian, dễ dàng tìm kiếm, bảo dưỡng hoặc sửa chữa khi có sự cố xảy ra,

- Đảm bảo an toàn cho con người: Việc lắp đặt một hệ thống điện trong tòa nhà khá nguy hiểm khi di chuyển. Bởi vậy, thang máng cáp được lắp đặt giúp người thi công có thể dễ dàng di chuyển khi lắp đặt hoặc sửa chữa hệ thống điện. Các phụ kiện cũng dễ dàng tháo lắp bằng tay nên rút ngắn được thời gian thi công.

- Tăng tính thẩm mỹ: Toàn bộ hệ thống dây điện khi sử dụng thang máng cáp được sắp đặt gọn gàng hạn chế sự tác động của ngoại lực, côn trùng.
