Thông số kỹ thuật một số hệ ty ren thông dụng

Ty ren/thanh ren (threaded rod) là dòng vật tư phụ trợ quen thuộc trong thi công cơ điện và xây dựng. Trong hệ M&E, ty ren thường được sử dụng để treo đỡ hệ thống như máng cáp, thang cáp, ống gió, đường ống cơ điện… giúp cố định và đảm bảo độ chắc chắn cho toàn bộ hệ thống lắp đặt.

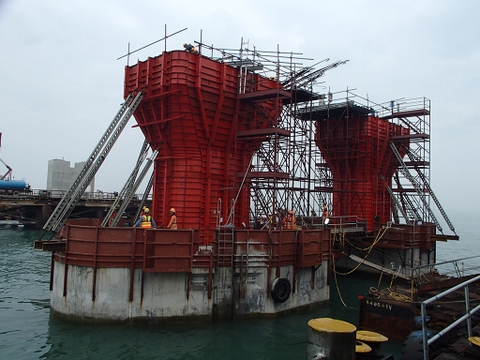

Bên cạnh đó, trong lĩnh vực xây dựng, đặc biệt là thi công cốp pha, ty ren đóng vai trò quan trọng trong việc liên kết và giữ ổn định hệ ván khuôn khi đổ bê tông. Hệ ty ren cốp pha được cấu thành từ các thanh ty ren kết hợp cùng bát ren, tai chuồn và nhiều phụ kiện cốp pha khác, giúp tăng khả năng chịu lực, giữ khoảng cách cốp pha chính xác và đảm bảo chất lượng công trình trong quá trình thi công.

Hiện nay, ty ren cốp pha được ứng dụng rộng rãi trong các công trình dân dụng, công nghiệp, nhà cao tầng và hạ tầng kỹ thuật nhờ tính linh hoạt, độ bền cao và khả năng tái sử dụng nhiều lần.

Tham khảo các loại ty ren tại: https://thinhphatict.com/ty-ren

Thịnh Phát - Những bước đi đột phá và khác biệt

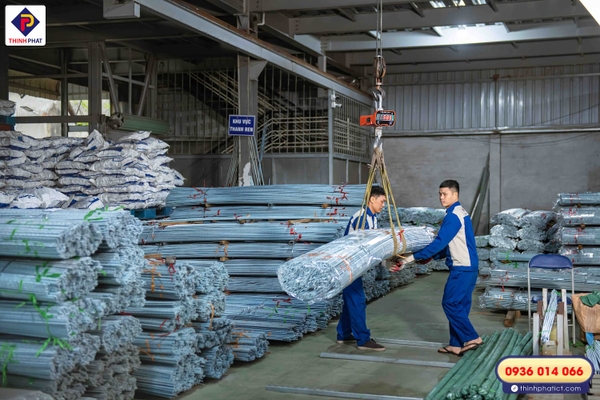

Ty ren treo Thịnh Phát luôn sẵn kho số lượng lớn

1. Tổng quan về hệ ty ren

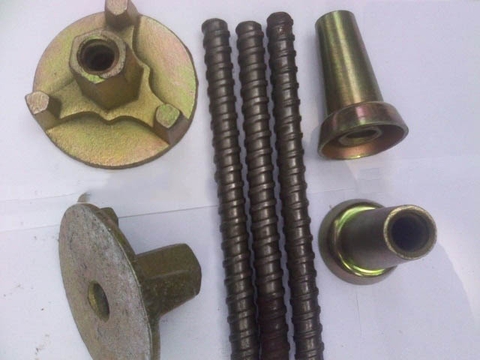

Trong một hệ ty ren tán chuồn cơ bản, có 3 loại phụ kiện luôn luôn đi kèm với nhau không thể tách rời là: Ty ren – Bát chuồn – Côn chống thấm.

Để hình dung rõ hơn về hệ ty ren, xem thêm video:

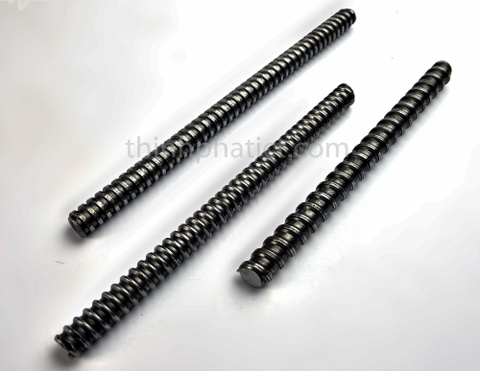

Thanh ren

Thanh ren là một phụ kiện vô cùng quan trọng trong xây dựng nói chung, trong một hệ ty ren nói riêng.

Ty ren dùng trong hệ cốp pha là loại ty ren vuông với nhiều tên gọi khác nhau như: ty răng, ty chuồn chuồn, ty ren suốt. Ty ren vuông thường được chia làm hai loại là:

- Ty ren thường: Loại ty ren chỉ được tiện ren 2 đầu của thanh ren.

- Ty ren suốt: Loại ty ren được tiện ren toàn bộ bề mặt thanh ren từ đầu này tới đầu kia.

Ty ren M12, M16 và ty ren M17 là 3 kích cỡ ty ren quan trọng và thông dụng nhất dùng trong thi công cốp pha, dùng để cố định các tấm cốp pha phục vụ cho công đoạn đổ bê tông. Tùy thuộc vào quy mô của công trình, yêu cầu về khả năng chịu lực của mỗi hạng mục mà khi thi công ta sẽ chọn ra loại kích cỡ ty ren phù hợp nhất.

Xem thêm ty ren M16 có đặc điểm gì tại:

>> https://thinhphatict.com/ty-ren-m16-co-dac-diem-gi

Thông số kỹ thuật của 3 loại ty ren Thịnh Phát dùng trong hệ ty ren

Nhắc về đặc trưng cơ tính của thanh ren vuông, đây là một loại ty ren có khả năng chịu lực rất tốt. Thực nghiệm cho thấy:

- Ty ren M12 có khả năng chịu lực lên đến 10.000kg thì mới bị phá hủy.

- Ty ren M17 có thông số chịu lực lên đến 15.000kg thì mới bị phá hủy.

Tham khảo một số loại kích thước ty ren thông dụng khác và ứng dụng của nó trong thực tế tại:

>> https://thinhphatict.com/cac-kich-thuoc-ty-ren-thong-dung-nhat-hien-nay

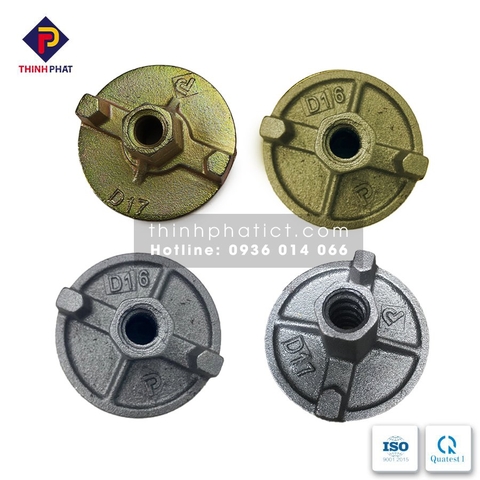

Bát ren

Bát ren hay còn có một số tên gọi khác như bát chuồn, bát cánh chuồn, đai ốc cánh chuồn, là một phụ kiện trong hệ ty ren được dùng để vặn vào hai đầu của ty ren, với công dụng là xiết khóa, kẹp các loại ty ren thô, ty ren vuông và cố định khoảng cách hai tấm cốp pha trước khi đổ bê tông.

Bát ren thường được làm bằng thép pha gang với thành phần Silic cao, bề mặt thường được xử lý mạ cầu vồng để tăng độ bền và tính thẩm mỹ cho sản phẩm.

Có hai loại bát chuồn thường được dùng trong các hệ ty ren là: Bát chuồn có đĩa (bát ren kết hợp) và bát chuồn không đĩa.

Do là phụ kiện dùng trong hệ ty ren nên cũng tương tự như ty ren, bát chuồn cũng có 3 kích cỡ để lắp đặt tương ứng với 3 kích cỡ ty ren là:

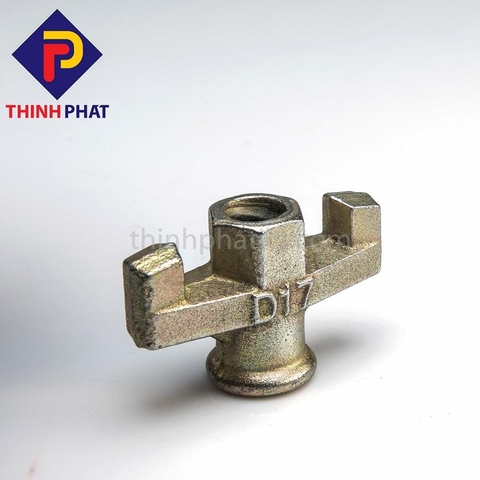

Tai chuồn

Tai chuồn là phụ kiện đi liền với bát chuồn trong thi công hệ ty ren.

Tai chuồn thường được làm bằng vật liệu thép, bề mặt được xử lý mạ cầu vồng để tăng độ bền và tính thẩm mỹ.

Xem thêm về bát chuồn, tán chuồn trong thi công nền móng tại:

>> https://thinhphatict.com/thanh-ren-vuong-bat-chuon-dung-thi-cong-be-tong-nen-mong

Thông số kỹ thuật của các loại tai chuồn

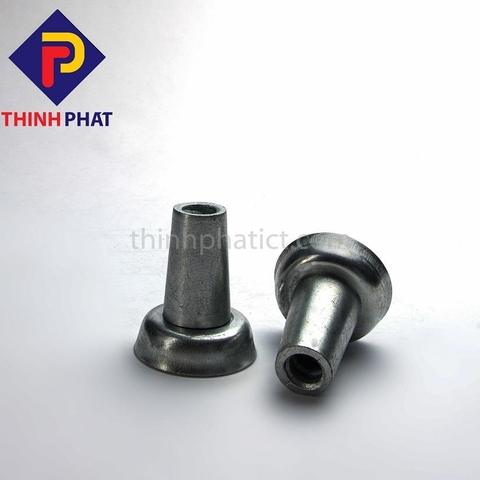

Côn chống thấm

Côn chống thấm hay còn có tên gọi khác là tán côn, côn ty răng, D cone, B cone,.. là một phụ kiện trong hệ cốp pha, thường được đặt ở bên trong ván khuôn và được vặn vào hai đầu của ty răng.

Côn chống thấm được nhắc tới nhiều với vai trò là phụ kiện của cốp pha ván phủ film, thi công tường vách bê tông yêu cầu độ chống thấm cao như hầm, bể nước với vai trò giúp giữ ống xuyên ty, có gờ định vị vào tấm cốp pha để tạo thuận lợi trong quá trình lắp ráp.

Hiện nay có hai loại côn chống thấm trên thị trường là côn chống thấm bằng nhựa và côn chống thấm bằng thép được xử lý bề mặt mạ kẽm để tăng độ bền. Trong đó, côn chống thấm bằng thép được ưa chuộng hơn cả khi sử dụng cho những công trình lớn.

Thông số kỹ thuật sản phẩm côn chống thấm Thịnh Phát

2. Thông số kỹ thuật của các hệ ty ren

Thông số kỹ thuật hệ ty ren D16

- Thanh ren (ty ren) D16

- Tán chuồn D16

Thông số kỹ thuật hệ ty ren D17

- Thanh ren (ty ren) D17

- Tán chuồn D17

Trong hai hệ ty ren trên thì hiện nay, hệ ty ren D17 đang được ưa chuộng hơn bởi có những ưu điểm sau:

- Sau khi dùng hệ ty ren D17 để giằng cốp pha thì có thể tái sử dụng lại hệ ty ren này sau khi tháo ra khỏi bê tông khô, chính đặc trưng bởi bước ren lớn 10mm nên giúp cho việc thi công dễ dàng hơn, tháo lắp dễ dàng hơn và không sợ bị bê tông bám vào ảnh hưởng đến bước ren.

- Khả năng chịu lực của hệ ty ren này lớn, tăng độ an toàn cho thi công.

Mua phụ kiện hệ ty ren ở đâu chất lượng, giá rẻ?

Tại Thịnh Phát, quý khách có thể tìm thấy đầy đủ các loại phụ kiện phục vụ cho thi công hệ ty ren cốp pha như: Thanh ren thường, thanh ren vuông, các loại bát ren – tai chuồn, côn chống thấm,.. Các sản phẩm đều được sản xuất trên dây truyền công nghệ hiện đại, sử dụng loại vật liệu có cơ tính tốt để sản xuất.

Đặc biệt, thanh ty ren Thịnh Phát là sản phẩm luôn nằm trong nhóm các sản phẩm được các nhà thầu ưa chuộng bởi có các ưu điểm như:

- Bước ren đủ, khi thi công không xảy ra hiện tượng tụt ren, vỡ ren khi thi công

- Kích thước thanh ren chuẩn, có thể làm theo kích thước đặt hàng của khách hàng

- Lớp mạ bề mặt được xử lý kỹ càng, tính thẩm mỹ cao

Xem thêm cách kiểm tra chất lượng lớp mạ kẽm đạt chuẩn hay không tại:

>> https://thinhphatict.com/3-cach-kiem-tra-chat-luong-lop-ma-kem-dat-chuan

Ngoài ty ren cốp pha, Thịnh Phát còn trực tiếp sản xuất và cung cấp đa dạng các dòng vật tư phụ trợ cơ điện và xây dựng như: ty ren treo, bulong ốc vít, thanh Unistrut, thép U – V, thang cáp, máng cáp, giá đỡ cơ điện, ống gió mềm cùng nhiều phụ kiện M&E khác.

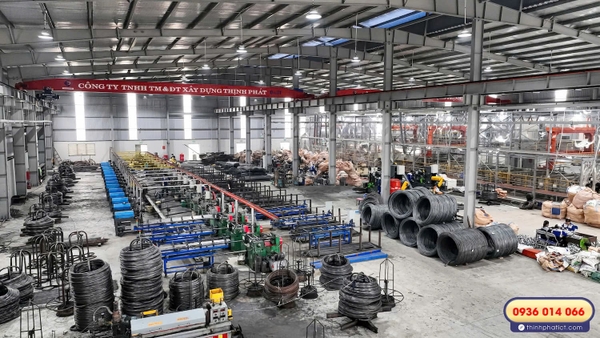

Toàn cảnh dây chuyền sản xuất ty ren tại Thịnh Phát theo công nghệ tự động hóa

Với hệ thống máy móc hiện đại, dây chuyền sản xuất đồng bộ và nguồn hàng chủ động, Thịnh Phát đáp ứng nhanh các đơn hàng số lượng lớn, đảm bảo tiến độ cho công trình trên toàn quốc. Sản phẩm được sản xuất theo tiêu chuẩn chất lượng, chú trọng độ bền, khả năng chịu lực và tính ổn định trong quá trình thi công thực tế.

Không chỉ là đơn vị cung cấp vật tư, Thịnh Phát còn đồng hành cùng nhà thầu và đối tác bằng giải pháp cung ứng tối ưu về chất lượng, tiến độ và chi phí, góp phần nâng cao hiệu quả cho các dự án cơ điện và xây dựng hiện đại.
