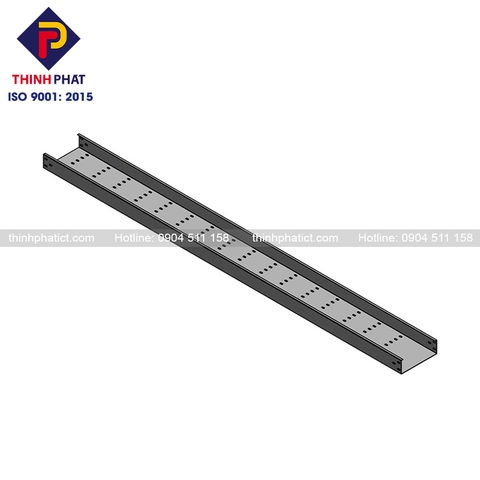

1. Khay cáp là gì?

Khay cáp (còn gọi là máng cáp đột lỗ) là khay dẫn dùng cho việc lắp đặt dây và cáp điện của dự án. Khay cáp thường được thiết kế theo dạng hình hộp chữ nhật, được đột lỗ với mục đích cố định và phân loại các dây dẫn, có khả năng thoát nhiệt, thoát nước tốt.

Không chỉ có khay cáp, để dẫn hướng cho hệ thống dây điện trong các tòa nhà hay khu công nghiệp, các kĩ sư cơ điện sẽ còn sử dụng một số thiết bị điện khác như máng cáp, thang cáp.

Để xem thêm về sản phẩm máng cáp Thịnh Phát, bạn có thể truy cập tại: https://thinhphatict.com/mang-cap

2. Đặc điểm kỹ thuật khay cáp

Vật liệu chế tạo: tôn đen sơn tĩnh điện, tôn tráng kẽm tấm hoặc cuộn, thép tấm không gỉ,…

Chiều dài phổ biến: 1000 – 3000 mm

Chiều rộng phổ biến: 100 – 1000 mm

Chiều cao phổ biến: 50 – 100 mm

Độ dày: 1 – 2 mm

Màu sắc thông dụng: Ghi sáng (sơn tĩnh điện), trắng xanh (mạ kẽm điện phân/ mạ kẽm nhúng nóng).

Nếu bạn cần cần biết thêm thông tin chi tiết về sản phẩm khay cáp/ máng cáp/ máng cáp, bạn có thể truy cập catalogue Thang Máng Cáp Thịnh Phát theo link: https://bitly.com.vn/rdsax6

3. Hệ thống thiết bị sản xuất khay cáp

Cũng giống như sản xuất máng cáp hay thang cáp, khay cáp được gia công theo dây chuyền tự động hóa với các loại máy móc hiện đại:

- Máy cắt laser

- Thiết bị máy gia công chấn, gấp CNC

- Thiết bị máy gia công đột, dập CNC

Hệ thống thiết bị sản xuất khay cáp tại Thịnh Phát cho ra sản phẩm với chất lượng tốt nhất, thời gian nhanh nhất và giá thành phù hợp nhất trên thị trường hiện nay.

4. Bảng thông số kĩ thuật của khay cáp

STT

No

Mã sản phẩm

Product Code

Chiều cao

Height (H)

Chiều rộng

Width (W)

Chiều dài

Length (L)

Độ dày

Thickness (t)

Khối lượng

Weight (kg)

Tải trọng

Load (kg/m)

1

KC01

50/75/100

100

3000

1.0/1.2

8.95

74/112/149

2

KC02

50/75/100

150

3000

1.0/1.2

10.37

74/112/149

3

KC03

50/75/100

200

3000

1.2/1.5

14.66

74/112/149

4

KC04

50/75/100

250

3000

1.2/1.5

16.43

74/112/149

5

KC05

75/100

300

3000

1.2/1.5

18.19

74/112/149

6

KC06

75/100

400

3000

1.5/2.0

28.83

74/112/149

7

KC07

75/100

500

3000

1.5/2.0

33.54

74/112/149

8

KC08

75/100

600

3000

1.5/2.0

38.25

74/112/149

9

KC09

100

700

3000

1.5/2.0

42.96



10

KC10

100

800

3000

1.5/2.0

47.67



11

KC11

100

900

3000

1.5/2.0

52.38



12

KC12

100

1000

3000

1.5/2.0

57.09



5. Phụ kiện khay cáp

Thông thường, khay cáp không được lắp đơn lẻ mà sẽ đi kèm theo một số phụ kiện bao gồm:

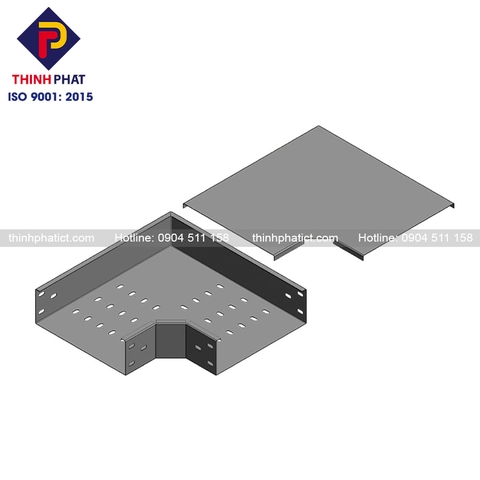

- Co vuông 90º

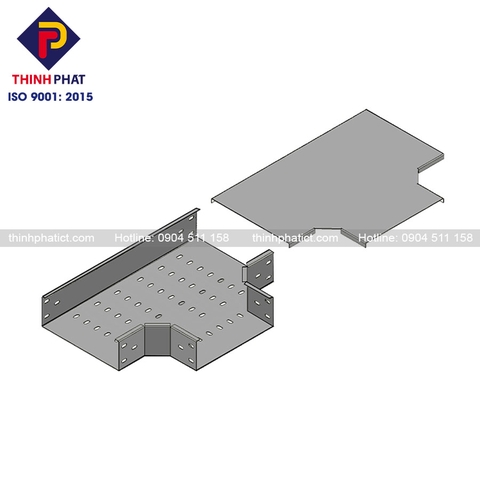

- Co vuông ngã 3

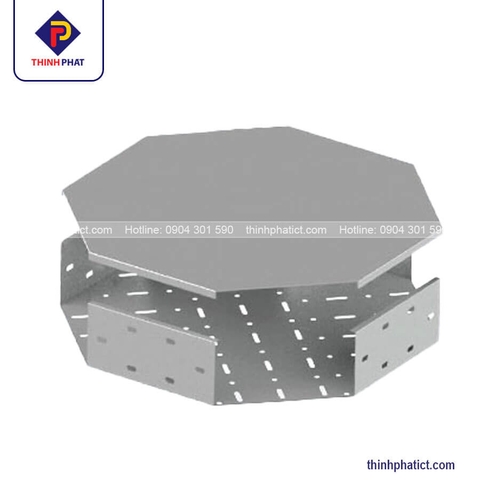

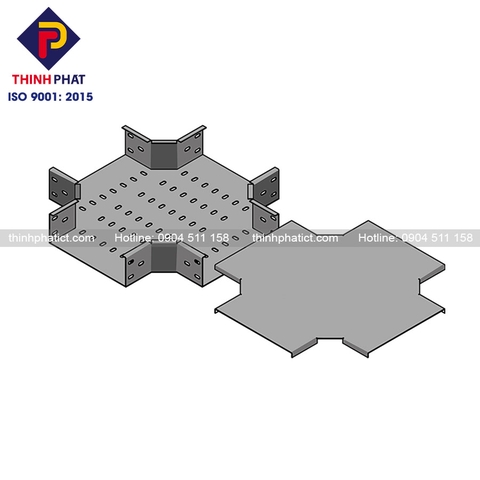

- Co chữ thập

- Co lên

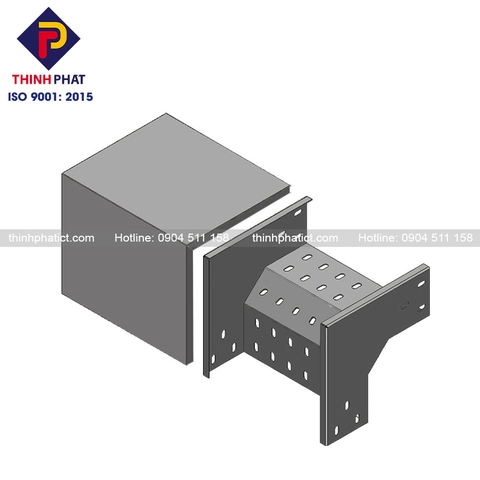

- Co xuống

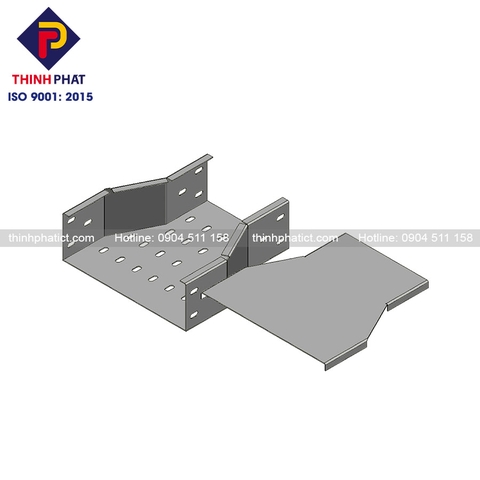

- Giảm giữa

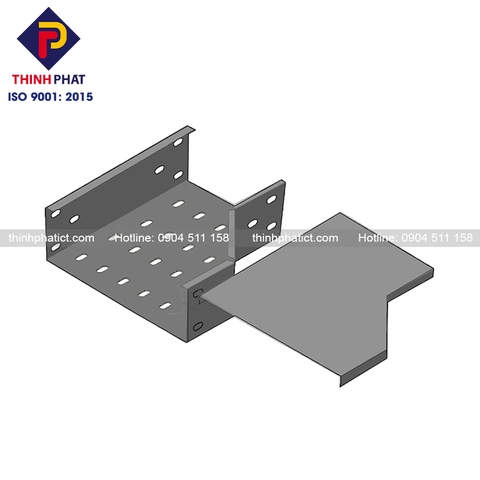

- Giảm phải

- Giảm trái

- Đầu nối 45º

- Nối xoay dọc

- Thanh nối đất

6. Lưu ý khi lắp đặt khay cáp

Một số lưu ý khi thi công thang máng cáp:

- Tránh khoan cắt vào các chi tiết thuộc kết cấu của công trình trừ khi được sự cho phép

- Thang máng và hệ treo đỡ phải có khả năng chịu lực đáp ứng được yêu cầu tải trọng của cáp hiện tại và cáp sẽ được bổ sung trong tương lại.

- Để thiết kế được một hệ thống an toàn cần kiểm tra lần lượt để đảm bảo rằng:

+ Hệ thống có thể nâng đỡ an toàn các tải tác động

+ Các chi tiết dự tính để ghép nối cũng phải đảm bảo khả năng chịu lực tải trọng dự kiến.

+ Không vượt quá mức tải định mức đã công bố.
