Ty ren hệ inch là gì? Bảng tra kích thước hệ inch chuẩn nhất

Ty ren hệ inch là vật tư cơ khí được sử dụng phổ biến trong các công trình cơ điện M&E, hệ treo HVAC, PCCC, nhà thép tiền chế và nhiều thiết bị nhập khẩu từ các thị trường Mỹ, Anh.

Bài viết dưới đây giới thiệu chi tiết về kích thước, bước ren và cách quy đổi giữa ty ren hệ inch và hệ mét.

Ty ren hệ mét

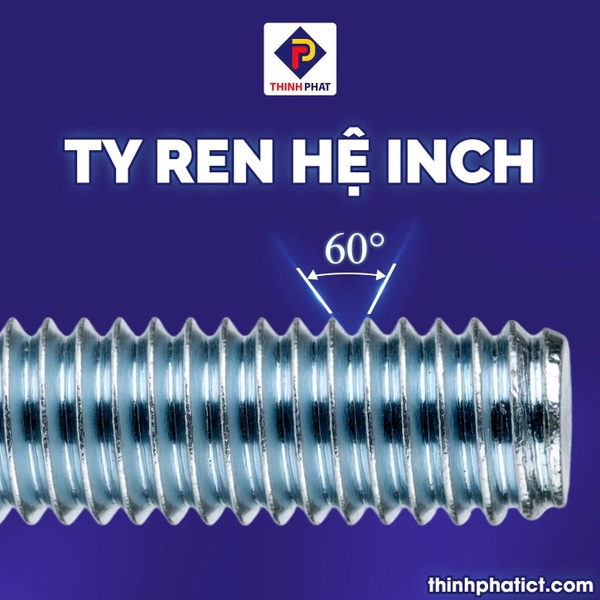

Ty ren hệ inch là gì?

Ty ren hệ inch ( tên tiếng anh là inch threaded rod) là loại ty ren được sản xuất theo tiêu chuẩn inch thay vì mm như hệ mét thông thường. Kích thước được tính bằng inch (“). Ví dụ như: ¼”, 3/8”, ½” 5/8”, ¾”, 1”.

Ty ren được tiện ren suốt thân ren hoặc hai đầu để kết nối với các phụ kiện cơ điện chứa ren khác.

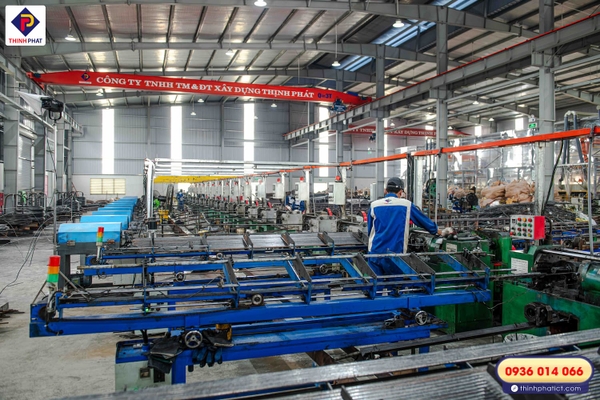

Nhà máy sản xuất ty ren Thịnh Phát

Hiện nay, ty ren hệ inch thường sử dụng các tiêu chuẩn ren phổ biến như:

UNC (Unified National Coarse) – ren bước thô
UNF (Unified National Fine) – ren bước mịn
BSW – hệ ren Anh

Trong thực tế thi công tại Việt Nam, chuẩn UNC được sử dụng phổ biến nhất.

Cấu tạo của ty ren hệ inch

Ty ren hệ inch có cấu tạo tương tự như ty ren hệ mét

Thân thép tròn: Là phần chịu lực chính, thường sản xuất từ Thép Carbon, Inox
Phần ren: Ren được cán trực tiếp lên thân thép theo bước ren tiêu chuẩn inch
Lớp mạ bảo vệ:

Tùy theo môi trường sử dụng, ty ren có thể được xử lý bề mặt theo:

Mạ kẽm điện phân
Mạ kẽm nhúng nóng

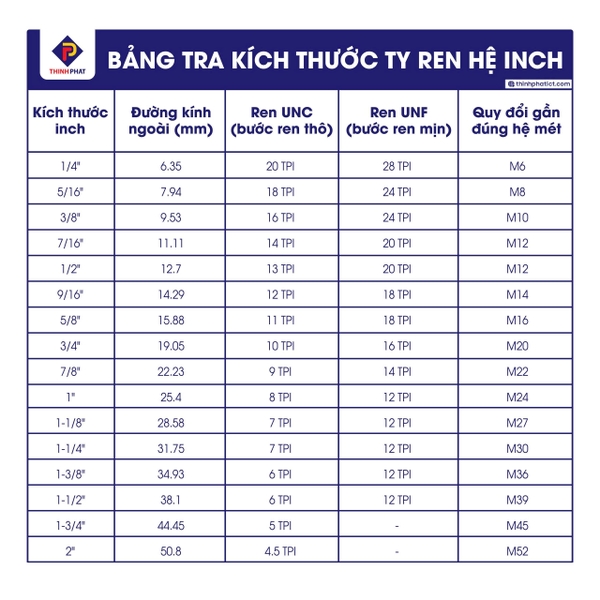

Bảng tra kích thước ty ren hệ inch

Dưới đây là bảng tra kích thước ty ren hệ inch phổ biến nhất hiện nay

Trong đó:

· Đường kính thực tế: Là kích thước đo trực tiếp bên ngoài thân ren

Ví dụ:

Ty ren ½” có đường kính thực tế khoảng 12.7mm

Ty ren 3/8” có đường kính khoảng 9.53mm

· TPI ( Threads Per Inch) là số vòng ren trên mỗi inch chiều dài.

Ví dụ:

Ty ren ½” UNC có 14 vòng ren/ inch

Ty ren 3/8” UNC có 16 vòng ren/ inch

· Quy đổi hệ mét

Đây là kích thước tương đương gần đúng để người dùng dễ hình dung

Ví dụ:

· 3/8” gần tương đương M10

· ½” gần tương đương M12

Tuy nhiên đây chỉ là quy đổi tham khảo, không thể lắp chung ecu giữa 2 hệ.

Ty ren hệ inch dùng trong những lĩnh vực nào?

Ty ren hệ inch thường được sử dụng trong các trường hợp liên quan đến thiết bị, máy móc hoặc tiêu chuẩn nước ngoài, đặc biệt là từ Mỹ, Anh hoặc các nước dùng hệ Imperial. Một số ứng dụng phổ biến gồm:

Hệ treo cơ điện M&E nhập khẩu.

Nhà máy FDI, dự án theo tiêu chuẩn Mỹ: Các dự án sử dụng tiêu chuẩn ANSI, ASTM, ASME thường yêu cầu toàn bộ bulong, ty ren, đai ốc theo hệ inch đế đảm bảo đúng tiêu chuẩn kĩ thuật

Dầu khí – công nghiệp nặng

Máy móc cơ khí nhập khẩu

Các dự án quốc tế hoặc xuất khẩu:

Một số đơn hàng xuất khẩu hoặc công trình nước ngoài yêu cầu: Vật tư theo hệ inch, kiểm tra bằng dưỡng ren inch, tiêu chuẩn ASTM, A307, A193… nên bắt buộc dùng ty ren inch.

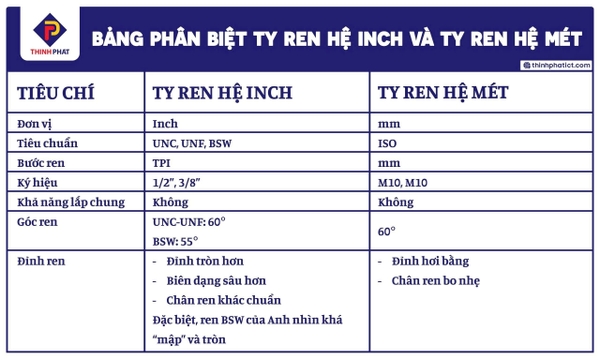

Phân biệt ty ren hệ inch và ty ren hệ mét

Dấu hiệu nhận biết thanh ren hệ inch

- Đai ốc xoáy vào hơi “khựng” nếu lắp nhầm với ren mét

- Bước ren thường dày hoặc mịn hơn ren thường

- Dùng dưỡng ren sẽ thấy khác TPI

- Kích thước đo bằng thước cặp thường ra số lẻ như: 12,7mm, 15.8mm, 19mm

Những lưu ý khi mua ty ren hệ inch

Kiểm tra đúng tiêu chuẩn ren

Chọn đúng loại xử lý bề mặt theo môi trường

- Trong nhà: Mạ kẽm điện phân

- Ngoài trời: Mạ kẽm nhúng nóng

- Môi trường hóa chất: Inox

Chọn đúng cấp bền

Kiểm tra lớp mạ đạt tiêu chuẩn

Các kích thước ty ren hệ inch phổ biến nhất

Ty ren 3/8”

Ứng dụng:

Hệ treo nhẹ

Điện dân dụng

Máng cáp nhỏ

Ty ren ½”

Đây là size phổ biến nhất trong M&E

Ứng dụng:

Treon ống gió

Hệ PCCC

Giá đỡ

Ty ren 5/8”

Ty ren ¾”

Nhà máy sản xuất ty ren chất lượng cao Thịnh Phát

Không chỉ cung cấp đa dạng các loại ty ren hệ inch và hệ mét, Thịnh Phát còn là đơn vị trực tiếp sản xuất ty ren với quy mô lớn, đáp ứng nhanh các đơn hàng cho công trình cơ điện, HVAC, PCCC và nhà thép tiền chế trên toàn quốc.

Với hệ thống máy cán ren hiện đại, dây chuyền sản xuất đồng bộ cùng nguồn nguyên liệu ổn định, Thịnh Phát có khả năng gia công đầy đủ các kích thước ty ren từ M6 – M30 và các size hệ inch như 3/8", 1/2", 5/8", 3/4", 1". Sản phẩm được kiểm soát chặt chẽ về độ chính xác bước ren, độ thẳng và chất lượng lớp mạ đảm bảo tiêu chuẩn xuất khẩu các nước.
