Ty treo máng cáp, ty treo trần có tên gọi chung là ty ren hoặc thanh ren, thanh ty ren (tên Tiếng Anh: Thread rod).
Ty ren sản xuất trực tiếp tại nhà máy
Khác với khu chung cư, nhà ở, trung tâm thương mại thì ngày nay nhà xưởng, nhà thép, khu chế xuất… là công trình sử dụng các loại vật liệu kết cấu thép để lắp ráp và thi công phục vụ sản xuất sản phẩm, kho chứa hàng.
Máng cáp không đặt sát với trần nhà, hầm toàn nhà hoặc sàn mà được lắp đặt bởi hệ thống giá đỡ trong đó có ty ren, tạo một khoảng cách nhất định để cáp có thể đi ra từ đáy máng. Hệ thống này có khả năng chịu tại trọng của máng cáp, hệ thống dây dẫn điện, dây cáp điện nằm bên trong để đảm bảo an toàn cho người sử dụng. Điều này cần được tính toán cực kì kĩ lưỡng bởi các kĩ sư trươc khi đi vào thi công.
>>> Tìm hiểu thêm về ty ren vuông và ty ren treo, bạn có thể dành thời gian xem ngay tại video:
Phân biệt ty ren vuông và ty ren treo
Ty treo máng cáp
Hệ thống thang máng cáp thường sử dụng ty ren inox vì loại ty ren này có khả năng chống gỉ tốt, đồng thời có khả năng chịu lực cao.
>>> Tìm hiểu kỹ hơn về ty ren inox tại bài viết:
https://thinhphatict.com/thanh-ren-inox-thong-so-ky-thuat-va-ung-dung-thuc-te
1. Lợi ích từ việc sử dụng các vật liệu có kết cấu thép để thi công nhà xưởng, khu chế xuất
Ty treo nhà công nghiệp tại dự án ở Bắc Giang
- Thi công nhanh chóng, rút ngắn thời gian, đem lại hiệu quả kinh tế cho nhà đầu tư.
- Tiết kiệm chi phí thi công, nguyên vật liệu.
- Vật liệu thép có tính bền vững cao giúp đảm bảo công trình không bị ảnh hưởng bởi các điều kiện môi trường thời tiết như mưa bão, tuyết, động đất
- Tránh được các rủi ro về cháy nổ, hỏa hoạn.
- Chống thấm nước và côn trùng tấn công.
- Thép là vật liệu rất bền nên giữ vững được cấu trúc của nhà xưởng, khu chế xuất theo thời gian.
- Thân thiện với môi trường.
Ty treo trần nhà trong thi công nhà xưởng
2. Các bộ phận của nhà xưởng, khu chế xuất thường sử dụng kết cấu thép
Nhà xưởng, khu chế xuất có thể không sử dụng hoàn toàn các vật liệu kết cấu thép mà chỉ thi công ở một số vị trí quan trọng gồm:
2.1. Thi công trần
Trần vừa có tác dụng che chắn vừa là vị trí để treo, đỡ một số hệ thống trong nhà xưởng, khu chế xuất.
Ở hạng mục thi công này, ty treo máng cáp, ty treo trần là vật liệu cực kì quan trọng để kết nối, treo các loại vật liệu với trần nhà như:
- Thang máng cáp,
- Thanh xà gồ
- Thanh unitrut
- Hệ treo ống luồn dây điện
Hệ ống luồn dây điện sử dụng ty treo
Các kĩ sư xây dựng cần tính toán khối lượng của vật liệu được treo để lựa chọn loại ty treo phù hợp bởi mỗi loại ty treo có cấp bền và khả năng chịu lực khác nhau.
>>> Tìm hiểu về cấp bền của thanh ren tại:
https://thinhphatict.com/cap-ben-cua-thanh-ren-ty-ren-chiu-luc-trong-thi-cong-xay-dung
Ví dụ:
Ty ren M8 có thể chịu được tải khoảng 1 tấn mới bị phá hủy.
Ty ren M10 có thể chịu được tải khoảng 1.7 tấn mới bị phá hủy
Ngoài ra, để đảm bảo an toàn cho dự án, ty ren phải được sản xuất theo đúng tiêu chuẩn chất lượng gồm:
- Tiêu chuẩn: DIN
- Vật liệu chế tạo: Thép CT3
- Xử lí bề mặt: Mạ kém điện với lớp mạ đều, sáng bóng. Một số nơi để chế biến thực phẩm sẽ dùng ty treo inox.
- Loại bước ren: Ty treo dùng trong thi công trần nhà, thang máng cáp thường là loại ren tam giác hệ mét.
- Kích thước ren: Từ M6 - M20
- Cấp bền: Ty treo máng cáp có cấp bền 4.8 hoặc 5.6
>>> Theo dõi ngay quy trình sản xuất ty ren qua video dưới đây:
Quy trình sản xuất ty ren
2.2. Thi công tường vách
Vật liệu kết cấu thép cũng có thể được lựa chọn để thi công tường vách với khung sắt và lớp thạch cao.
Ở hạng mục này ty treo ít được sử dụng hơn mà chủ yếu là các thanh thép hình ( H, I, U,V)
>>> Xem thêm: 4 loại thép hình được sử dụng nhiều nhất
Thi công tường vách
3. Vật liệu phụ kiện đi kèm với ty treo trong thi công thang máng cáp
- Nở đóng: Một đầu của nở đóng chứa ren để bắt ghép với ty treo, một đầu không chứa ren để đóng lên trần nhà. Lưu ý khi thi công nở đóng với ty treo: Nở đóng sẽ được cố định trước tại 1 vị trí trên trần sau đó mới xoáy ty treo với cùng kích thước ren.
Một số trường hợp vặn ren trước vào ty treo rồi mới đóng 2 vật liệu lên trần nhà dẫn đến việc các bước ren của nở đóng và ty ren bị vỡ, ren bị dính chặt lại với nhau.
>>> Tìm hiểu về nở đóng/tắc kê đạn tại:
https://thinhphatict.com/tac-ke-dan-lap-dat-nhu-the-nao

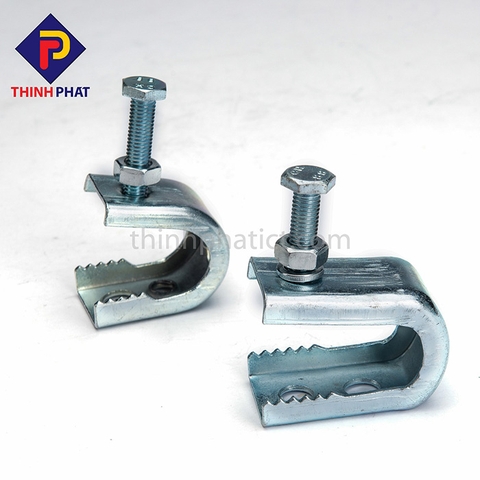

- Kẹp xà gồ chữ c: Thi công ty treo với kẹp xà gồ chữ c (hoặc kẹp xà gồ hộp vuông) giúp cho việc thi công rất dễ dàng, không cần phải khoan, cắt hoặc hàn lên bề mặt của vật liệu, không làm biến đổi cấu trúc của vật liệu mà vẫn đảm bảo độ an toàn, chắc chắn.
- Ecu, long đen: Ecu long đen giúp xiết chặt ty ren với nở đóng, kẹp xà gồ hoặc một số vật liệu khác để tăng khả năng chịu lực của ty treo.
>> Xem thêm: Tại sao bulong và ê cu nên kết hợp với long đen?

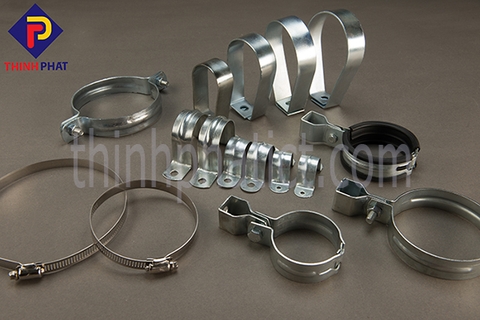

- Đai treo: Ty ren được dùng để đỡ đai treo ống trong thi công hệ thống ống nước, được ống cứu hỏa, ống dẫn khí, thông gió điều hòa…
3. Giá ty treo máng cáp tại Thịnh Phát
BẢNG GIÁ TY TREO MÁNG CÁP/ TY RĂNG/ TY REN/ THANH REN
|
Kích thước |
Trọng lượng Kg/m |
1m |
2m |
3m |
|
M6 |
0.17 |
2,535 |
5,070 |
7,600 |
|
M8 |
0.31` |
4,200 |
8,100 |
12,150 |
|
M10 |
0.46 |
6,300 |
12,600 |
18,900 |
|
M12 |
0.68 |
9,250 |
18,500 |
27,750 |
|
M14 |
0.9 |
12,600 |
25,200 |
37,800 |
|
M16 |
1.3 |
18,900 |
37,800 |
56,700 |
|
M18 |
1.62 |
22,200 |
44,400 |
66,600 |
|
M20 |
2 |
28,00 |
56,000 |
84,000 |
Lưu ý:
- Bảng báo giá chưa bao gồm chi phí vận chuyển và VAT
- Ty răng ( ty ren) thay đổi theo từng thời điểm, để nhận báo giá chính xác thời điểm hiện tại, vui lòng liên hệ trực tiếp hoặc gửi email tới Thịnh Phát:
