Trong các công trình thi công hệ thống phụ của các công trình, khu công nghiệp không thể thiếu các vật tư cơ khí, trong đó không thể không kể đến tắc kê đạn. Vậy tắc kê đạn là gì?
> Là loại vật liệu nhỏ nhưng vai trò cực kì to
> Có mối quan hệ chặt chẽ, không thể tách rời với ty ren.
> Thi công dễ dàng
Tuy nhiên, rất nhiều trường hợp kĩ sư xây dựng/ công nhân thi công tắc kê đạn sai cách dẫn đến hậu quả cực kì nghiệm trọng và vỡ ren, tụt ren!
Vậy tắc kê đạn được lắp đặt như thế nào mới đảm bảo đúng theo kĩ thuật trong xây dựng?
1. Tắc kê đạn là gì?
Tắc kê đạn (Tên tiếng Anh: Drop In Anchor) còn có tên gọi là Nở đóng, Nở đạn…
Tắc kê đạn là một loại vật liệu kim phí phụ trợ có chức năng hỗ trợ cho các vật liệu khác được thi công chắc chắn, an toàn. Một nửa của tắc kê đạn được chia thành 4 phần để có thể dễ dàng mở ra, bám chặt vào bề mặt betong, thép… Nửa còn lại chứa ren, để xiết ren với các vật liệu treo khác như: bulong, ty ren treo trần…
>>> Xem thêm: Tắc kê đạn và những kích thước phổ biến nhất

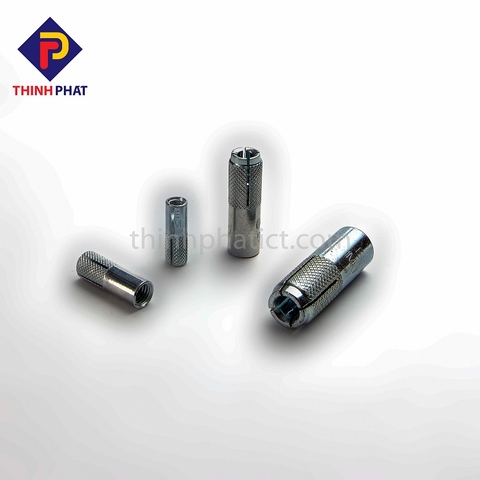

Bao bì sản phẩm tắc kê đạn của Thịnh Phát
Có rất nhiều người thường bị nhầm lẫn giữa 2 loại vật liệu là Tắc kê đạn và tắc kê sắt.
2. Thông số kĩ thuật tắc kê đạn
- Tiêu chuẩn: DIN
- Xử lí bề mặt: Mạ kẽm điện phân
- Ứng dụng: Dùng để treo ty ren
- Màu sắc: Trắng xanh
>> Xem thêm: Nở rút là gì? Ứng dụng của nở rút trong thi công

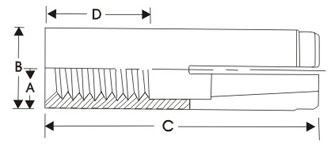

Đơn vị:mm
|
Mã sản phẩm Product Code |
Đường kính trong Internal Diameter |
Đường kính ngoài External Diameter
|
Chiều dài ren Thread Lenght |
Lực phá hủy (kN) |
Độ dài Lenght
|
|
NDM6 |
6 |
8.0 |
10 |
<7,38 |
25 |
|
NDM8 |
8 |
10.0 |
14.0 |
<11,27 |
30 |
|
NDM10 |
10 |
12.0 |
15.0 |
<24,03 |
40 |
|
NDM12 |
12 |
16.0 |
20.0 |
<28,7 |
50 |
|
NDM16 |
16 |
20.0 |
25.0 |
<49,7 |
60 |
3. Cách lắp đặt tắc kê đạn

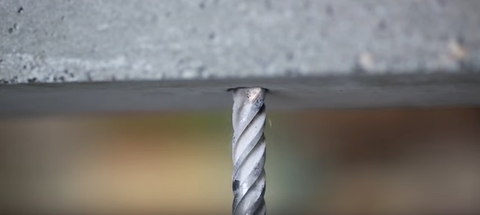

Bước 1 : Khoan lỗ đóng tắc kê đạn
Tùy theo kích thước của tắc kê đạn để lựa chọn mũi khoan phù hợp.
Sau đó làm sạch lỗ khoan
Ví dụ với tắc kê đạn M16 sẽ sử dụng mũi khoan 20.

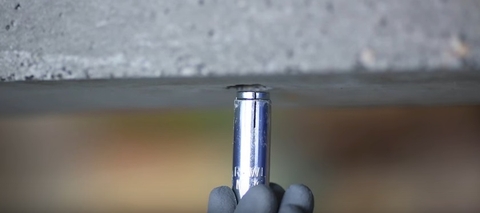

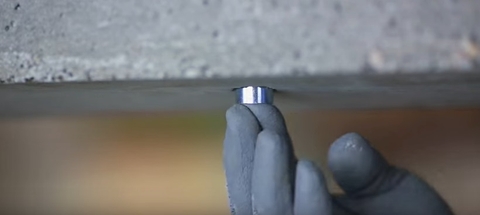

Bước 2 : Đóng tắc kê đạn vào lỗ vừa khoan

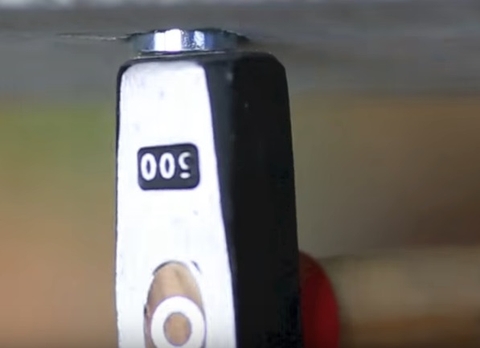

Sử dụng búa để đóng tắc kê đạn vào lỗ khoan.
Toàn bộ nở đóng được đóng chìm vào bê tông hoặc thép. Phần tắc kê đạn chứa ren được hướng ra ngoài để bắt ren với các vật liệu khác.

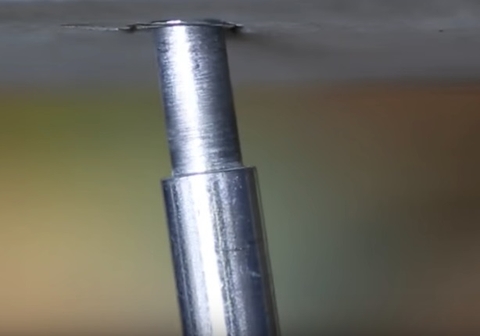

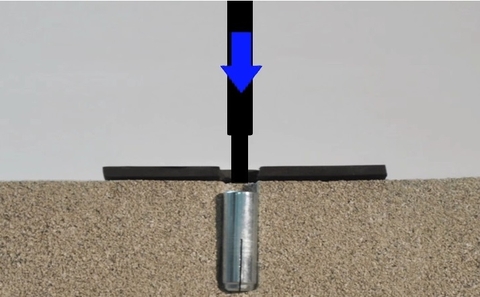

Bước 3 : Dùng lực đóng để tắc kê đạn bám chặt vào bê tông
Bước này cực kì quan trọng để đảm bảo mức độ an toàn khi thi công các vật liệu khác với tắc kê.

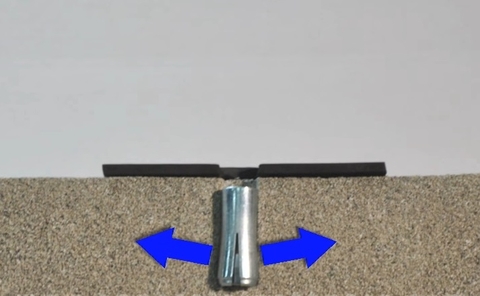

Khi đóng, 4 cạnh của tắc kê đạn sẽ mở rộng ra để bám chặt vào bê tông.

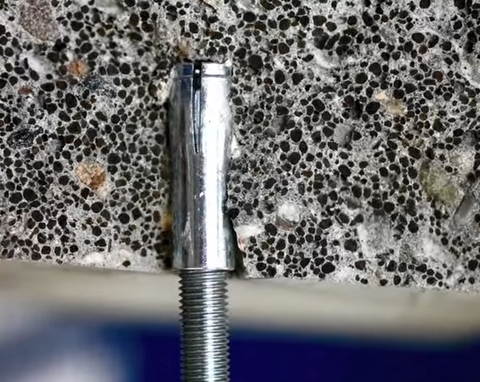

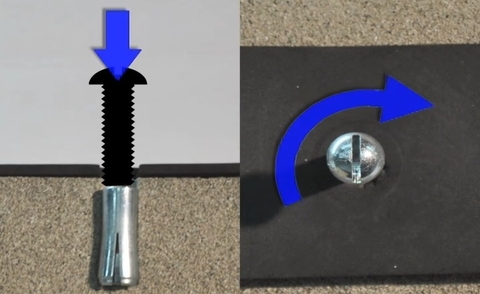

Bước 4 : Vặn ty ren, bu lông vào tắc kê đạn
Khi đã cố định được tắc kê đạn vào vị trí trên trần nhà hoặc trong các vật liệu kết cấu thép. Ty ren, bulong được xiết vào tắc kê đạn.
Lúc này, ty ren, bu lông đóng vai trò như vật liệu kết nối để treo các thiết bị, vật liệu tại các vị trí trên cao.
Xem kỹ hơn cách lắp đặt tắc kê đạn để thi công ty ren trong video dưới đây:
Dựa trên vật liệu cần treo để lựa chọn kích thước ty ren phù hợp.
Bạn có thể tham khảo: Ty ren m8 chịu tải trọng tối đa bao nhiêu?
4. Lưu ý quan trọng khi thi công tắc kế đạn với ty ren, bu lông
Tắc kê đạn hay Nở đóng có ảnh hưởng trực tiếp đến hoạt động hàng ngày của con người.
Việc thi công tắc kê đạn cần phải tuân thủ theo đúng nguyên tắc để đảm bảo an toàn cho người sử dụng.
Tuyệt đối không được làm ngược theo quy trình trên đó là: lắp ty ren vào tắc kê đạn rồi sau đó mới đóng lên trần.
Cách thi công này rất nguy hiểm, gây ra hiện tượng tụt ren vì khi đó sẽ có tác động lực vào các khớp ren, làm vỡ ren, khiến ty ren không còn chịu được tải trọng khi treo vật liệu lên đó.
Chính vì vậy, thực tế đã có nhiều trường hợp bị sập trần nhà, sập dàn máy… bởi thi công tắc kê đạn không đúng theo nguyên tắc.
5. Ưu điểm của tắc kê đạn
Mặc dù Tắc kê đạn là loại vật liệu phụ trợ nhưng lại là yếu tố "sống còn" trong thi công xây dựng với nhiều ưu điểm :
- Tạo được mặt phẳng với bề mặt vật việc, không nhô ra ngoài
- Chịu được lực phá hủy rất tốt (Theo dõi bảng thông số kĩ thuật mục 1)
- Thi công được trên cả bê tông và bề mặt kim loại.
6. Ứng dụng của tắc kê đạn

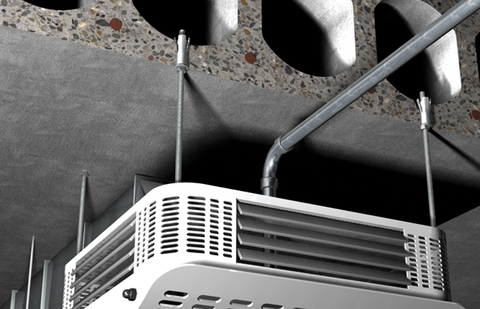

- Tắc kê đạn dùng lắp đặt hệ thống cơ điện trên trần bê tông, máng cáp, bảng hiệu, lan can, tay vịn cầu thang…
- Dùng kết hợp với ty ren, bulong, thanh unistrut để làm giá đỡ máy móc, các vật liệu trong nhà kết cấu thép, nhà công nghiệp.
Xem thêm: Thanh unistrut sử dụng ty ren kích thước bao nhiêu?
