Dung Sai 6g Và 8g Của Ty Ren Khác Nhau Như Thế Nào?

Dung sai 6g và 8g của ty ren là hai miền dung sai ren ngoài phổ biến theo tiêu chuẩn ISO, đóng vai trò quyết định đến độ chặt chẽ và khả năng lắp lẫn của ty ren. Việc phân biệt chính xác hai cấp dung sai này giúp kỹ sư tối ưu hóa chi phí sản xuất và đảm bảo an toàn kỹ thuật tuyệt đối cho toàn bộ công trình.

Dung sai là gì? Chi tiết về dung sai 6g, 8g của ty ren

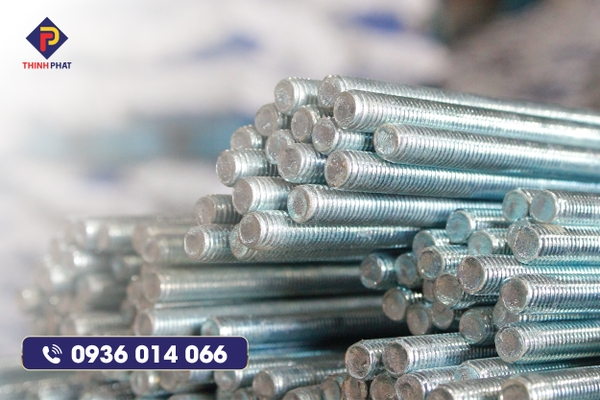

Ty ren Thịnh Phát chất lượng cao, giá tốt tận xưởng, số lượng lớn

Dung sai kích thước được thiết lập như một phạm vi sai lệch cho phép giữa kích thước giới hạn lớn nhất và kích thước giới hạn nhỏ nhất. Chi tiết gia công chỉ đạt yêu cầu kỹ thuật và đảm bảo tính lắp lẫn khi kích thước thực tế nằm trong miền giới hạn này.

Ký hiệu 6g và 8g quy định miền dung sai dành riêng cho ren ngoài (như ty ren, bu-lông, vít) theo hệ thống ren mét ISO (Tiêu chuẩn ISO 965):

Ký hiệu chữ cái "g": Biểu thị vị trí của miền dung sai (sai lệch cơ bản). Trong hệ ren mét, chữ viết thường "g" chỉ ra rằng miền dung sai của ren ngoài có sai lệch giới hạn trên mang giá trị âm, tức nằm dưới đường kích thước danh nghĩa (đường không). Điều này tạo ra một khe hở công nghệ cố định giữa thanh ren và đai ốc (ren trong, thường có miền dung sai tiêu chuẩn là 6H) nhằm ngăn ngừa hiện tượng kẹt ren khi lắp ráp.
Ký hiệu chữ số "6" và "8": Biểu thị cấp chính xác của dung sai ren. Trị số cấp dung sai càng nhỏ (như cấp 6) thì biên độ dung sai càng hẹp, đòi hỏi công nghệ gia công có độ chuẩn xác cao. Ngược lại, trị số cấp dung sai càng lớn (như cấp 8) thì miền dung sai càng mở rộng, cho phép biên độ sai số lớn hơn.

Tìm hiểu chi tiết hơn về tiêu chuẩn ISO của ty ren tại đây:

https://thinhphatict.com/iso-la-viet-tat-cua-tu-gi

Dung Sai 6g Và 8g Của Ty Ren Khác Nhau Như Thế Nào?

Để lựa chọn chủng loại ty ren tối ưu cho từng điều kiện làm việc, cần phân tích sâu dựa trên các thông số động học và đặc tính công nghệ mạ bề mặt:

1. Về kích thước giới hạn và phân bố miền dung sai

Ty ren dung sai 6g: Có biên độ dung sai đường kính trung bình và đường kính đỉnh ren hẹp. Sai lệch giới hạn trên và dưới được kiểm soát chặt chẽ, đòi hỏi phôi nguyên liệu và quá trình cán lăn ren phải đạt độ ổn định cao về mặt kích thước.
Ty ren dung sai 8g: Có biên độ dung sai rộng hơn. Đặc biệt, dải kích thước giới hạn của cấp 8g dịch chuyển sâu hơn về phía âm so với đường danh nghĩa. Vì vậy, trên cùng một kích thước danh nghĩa (ví dụ: M12), đường kính thực tế (đỉnh ren và đường kính trung bình) của ty ren 8g luôn nhỏ hơn ty ren 6g từ vài chục đến hàng trăm micromet (μm).

2. Về độ khít và khả năng vặn nhẹ tay khi lắp ráp

Khi lắp ty ren 6g vào đai ốc tiêu chuẩn: Mối ghép này đạt độ khít tiêu chuẩn công nghiệp. Các vòng ren ôm rất khít vào nhau, diện tích tiếp xúc lớn giúp lực bám được phân đều. Thanh ren sẽ không bị rơ lắc (lắc qua lắc lại hay rơ dọc theo chiều dài). Nhờ độ chặt chẽ này, mối ghép chịu lực cực tốt, chịu được rung lắc mạnh và rất khó bị tự nới lỏng (tự tháo) trong quá trình máy móc vận hành.
Khi lắp ty ren 8g vào đai ốc tiêu chuẩn: Mối ghép này sẽ có một khoảng hở (độ rơ) rộng hơn rõ rệt. Nhìn cảm quan, bạn sẽ thấy đai ốc vặn vào có vẻ lỏng lẻo hơn so với hệ 6g. Tuy nhiên, khoảng hở rộng này chính là "bí quyết" giúp giảm ma sát khi vặn. Nó giúp người thợ có thể cầm đai ốc xoáy một mạch rất nhanh mà không sợ hai bề mặt ren ma sát vào nhau gây nóng, dính chặt và bó kẹt ren giữa chừng.

3. Khả năng bù trừ độ dày lớp mạ bề mặt

Đây là tiêu chí kỹ thuật cốt lõi quyết định việc lựa chọn phôi ren trước khi xử lý bề mặt:

Miền dung sai 6g: Chỉ thích hợp cho các phương pháp phủ bề mặt có độ dày mỏng (dưới 10 μm) như ty ren mạ kẽm điện phân, nhuộm đen hoặc phủ mạ niken mỏng. Nếu ứng dụng công nghệ mạ kẽm nhúng nóng với độ dày màng phủ lên tới 45 - 65 μ m, lớp kẽm dày sẽ chiếm dụng toàn bộ khe hở, làm kích thước ren vượt quá giới hạn trên và gây bó kẹt hoàn toàn khi lắp đai ốc.
Miền dung sai 8g: Được tính toán thiết kế với kích thước ren thu nhỏ có chủ đích, đóng vai trò như một khoảng bù công nghệ dành cho lớp phủ dày. Khi ty ren 8g trải qua quy trình mạ kẽm nhúng nóng, độ dày của lớp kẽm sẽ bù đắp chính xác vào khoảng dịch chuyển âm của miền dung sai 8g. Sau khi mạ, kích thước thực tế của ty ren 8g sẽ tiệm cận về kích thước của hệ 6g mộc (chưa mạ), giúp quá trình lắp ráp đai ốc tiêu chuẩn 6H diễn ra mượt mà mà không cần biện pháp taro lại ren đai ốc.

Tìm hiểu thêm về: Sự khác biệt giữa ty ren mạ kẽm điện phân và mạ kẽm nhúng nóng

Khám phá dây chuyền mạ kẽm điện phân tự động Thịnh Phát tại đây:

Dây chuyền mạ kẽm điện phân tự động- Bước tiến công nghệ tại Thịnh Phát

4. Khả năng thích ứng môi trường và tiện lợi khi thi công

Hệ dung sai 6g: Do các bước ren có độ khít cao, mối ghép rất nhạy cảm với các tác nhân ngoại cảnh. Nếu bề mặt ren dính bụi bẩn, xỉ hàn, cát hoặc bị biến dạng cơ học nhẹ trong quá trình vận chuyển, hệ thống ren sẽ bị bó kẹt, đòi hỏi phải vệ sinh hoặc hiệu chỉnh trước khi thi công.
Hệ dung sai 8g: Nhờ khe hở ăn khớp lớn, ty ren 8g thích ứng cao tại các công trường xây dựng ngoài trời. Kỹ sư và công nhân có thể thao tác xoáy đai ốc bằng tay một cách nhanh chóng trên chiều dài thanh ren lớn, ngay cả khi bề mặt ren bị bám dính bùn đất, tạp chất hoặc các lớp sơn chống gỉ vô tình quệt phải.

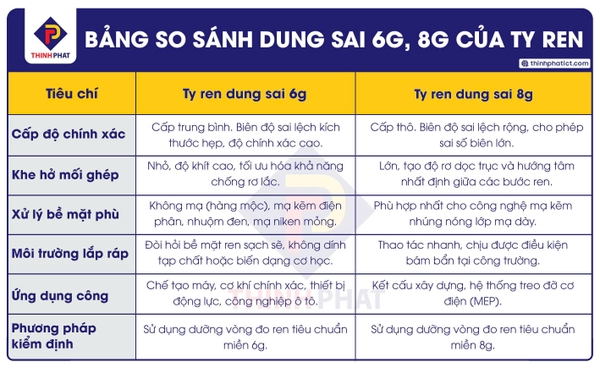

Bảng so sánh dung sai 6g, 8g của ty ren

Để quý nhà thầu, kỹ sư có cái nhìn trực quan, dưới đây là bảng so sánh chi tiết các tiêu chí kỹ thuật giữa hai miền dung sai này:

Bảng so sánh dung sai 6g, 8g của ty ren

Khi nào nên sử dụng dung sai 6g hoặc 8g?

Việc quyết định lựa chọn miền dung sai 6g hay 8g phụ thuộc hoàn toàn vào yêu cầu chịu tải và biện pháp xử lý bề mặt trong hồ sơ thiết kế kỹ thuật:

Ứng dụng miền dung sai 6g khi: Chi tiết phục vụ cho các kết cấu cơ khí tiêu chuẩn, liên kết chịu tải trọng động hoặc tải trọng chu kỳ yêu cầu độ rơ lắc tối thiểu. Về mặt công nghệ, cấp 6g là bắt buộc đối với thanh ren hàng đen (mộc) hoặc thanh ren mạ kẽm điện phân để bảo toàn biên dạng hình học ăn khớp chuẩn xác của mối ghép.
Ứng dụng miền dung sai 8g khi: Cấu kiện bắt buộc phải sử dụng phương pháp mạ kẽm nhúng nóng để chống ăn mòn trong môi trường xâm thực mạnh (ngoài trời, môi trường biển, hóa chất). Ngoài ra, đây là lựa chọn tối ưu cho các hệ thống treo đỡ cơ điện công trình (đường ống nước, máng cáp) nơi ưu tiên tốc độ thi công, lắp ráp nhanh và khả năng chịu tạp chất tốt tại công trường.

Thịnh Phát cung cấp ty ren đầy đủ dung sai 6g, 8g giá tốt, uy tín

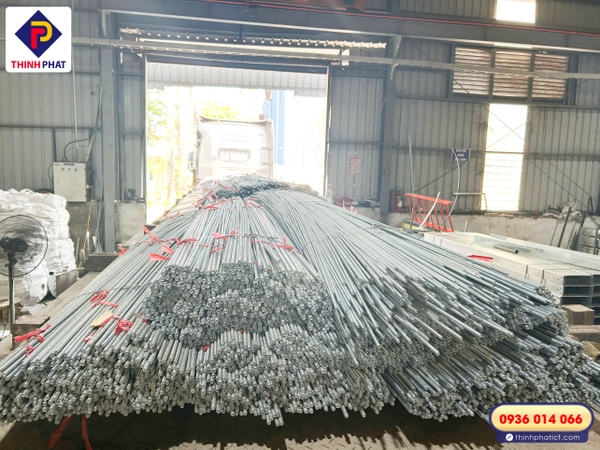

Thịnh phát cung cấp ty ren tại Hà Nội, TP.HCM, trên toàn quốc và xuất khẩu quốc tế
