Trong lĩnh vực cơ điện (M&E), xây dựng và chế tạo cơ khí, ty ren hệ inch (Inch threaded rod) là chi tiết liên kết không thể thiếu tại các hạng mục treo đỡ hệ thống đường ống, thang máng cáp. Việc đọc đúng thông số ty ren hệ inch (Inch threaded rod) giúp xác định chính xác đường kính, bước ren, cấp bền và tiêu chuẩn của sản phẩm, từ đó lựa chọn đúng ty ren cho từng yêu cầu thi công. Bài viết dưới đây hướng dẫn cách đọc và hiểu các ký hiệu thông số trên ty ren hệ inch một cách nhanh chóng, chính xác.
Ty ren hệ inch (inch threaded rod): Cách nhận biết và tầm quan trọng của việc đọc đúng thông số
Ty ren hệ inch (inch threaded rod) là gì?

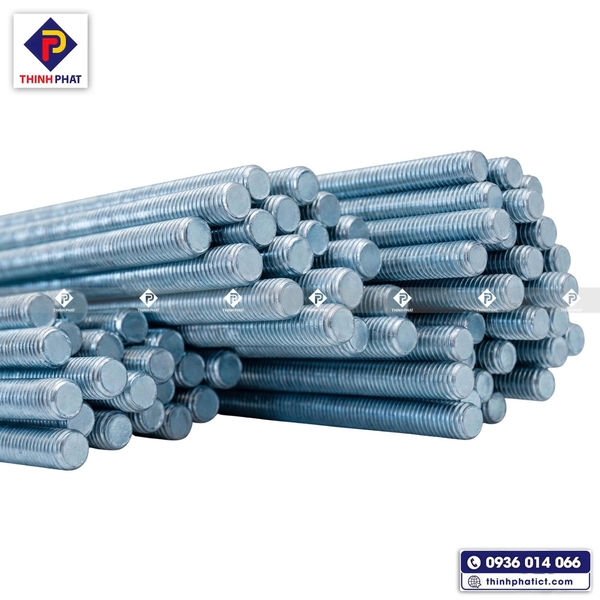

Ty ren chất lượng cao Thịnh Phát
Ty ren hệ inch (Inch threaded rod) là thanh thép được gia công ren theo hệ đo lường inch, trong đó kích thước được biểu thị bằng inch (") thay vì milimet (mm).
Sản phẩm thường được sản xuất theo Unified Thread Standard (UTS, Tiêu chuẩn tổng hợp ty ren), phổ biến với hai dạng ren UNC (ren thô) và UNF (ren mịn). Ty ren hệ inch được sử dụng trong các công trình và hệ thống sử dụng thiết bị, phụ kiện theo tiêu chuẩn inch.
Tìm hiểu chi tiết về ty ren hệ inch tại đây:
https://thinhphatict.com/ty-ren-he-inch-la-gi-bang-tra-kich-thuoc-he-inch-chuan-nhat
Thông số ty ren hệ inch được thể hiện ở đâu?
Khác với một số loại bu lông có thể được ký hiệu cấp bền trực tiếp trên đầu sản phẩm, ty ren thường không có đầy đủ thông số được khắc hoặc in trực tiếp trên thân. Thông tin sản phẩm thường được xác định thông qua:
-
Nhãn/tem trên bao bì: thể hiện đường kính, chiều dài, loại ren, tiêu chuẩn hoặc cấp bền.
-
Phiếu thông số kỹ thuật (Datasheet): cung cấp đầy đủ thông tin về kích thước và tiêu chuẩn sản phẩm.
-
Bản vẽ hoặc yêu cầu kỹ thuật của dự án: xác định chính xác loại ty ren cần sử dụng.
-
CO/CQ hoặc hồ sơ vật liệu: dùng để đối chiếu tiêu chuẩn, vật liệu và các yêu cầu kỹ thuật khi cần.
-
Đo thực tế: có thể sử dụng thước cặp và dụng cụ đo bước ren để xác định đường kính và bước ren khi không có nhãn hoặc hồ sơ đi kèm.
Lưu ý: Không nên chỉ nhìn vào đường kính ngoài của ty ren để kết luận đó là UNC hay UNF. Hai loại ren có thể có cùng đường kính danh nghĩa nhưng khác bước ren, do đó cần kiểm tra số ren trên mỗi inch (TPI) hoặc bước ren tương ứng.
Tại sao cần đọc đúng thông số ty ren hệ inch?
Đọc đúng thông số giúp:
-
Chọn đúng đường kính, bước ren và tiêu chuẩn ren.
-
Đảm bảo ty ren và đai ốc tương thích.
-
Đáp ứng yêu cầu chịu tải và an toàn.
-
Hạn chế sai sót khi mua hàng và thi công.
-
Đảm bảo phù hợp với tiêu chuẩn kỹ thuật của dự án.
Hướng dẫn cách đọc đúng thông số trên ty ren hệ inch (Inch threaded rod)
Thông số ty ren hệ inch thường gồm:
Đường kính danh nghĩa → TPI → Tiêu chuẩn ren → Chiều dài → Cấp bền → Lớp mạ bề mặt
Ví dụ: 1/2"-13 UNC x 6 ft, Grade 2, Zinc Plated
1. Đường kính danh nghĩa (Nominal Diameter)
Thông số đầu tiên cho biết đường kính ngoài của ty ren và được biểu thị bằng đơn vị inch ("). Ví dụ:
-
1/4"
-
3/8"
-
1/2"
-
5/8"
-
3/4"
-
1"
Trong ví dụ trên, 1/2" cho biết ty ren có đường kính danh nghĩa 1/2 inch, tương đương khoảng 12,7 mm.
2. Số vòng ren trên mỗi inch (TPI)
TPI (Threads Per Inch) là số lượng vòng ren có trên chiều dài một inch của ty ren.
Trong thông số 1/2"-13 UNC, số 13 thể hiện ty ren có 13 vòng ren trên mỗi inch. Chỉ số TPI càng lớn thì bước ren càng nhỏ; ngược lại, TPI càng nhỏ thì bước ren càng lớn.
3. Tiêu chuẩn ren
Sau thông số TPI là tiêu chuẩn ren của sản phẩm. Hai tiêu chuẩn được sử dụng phổ biến gồm:
-
UNC (Unified National Coarse): Ren thô, bước ren lớn, phù hợp với hầu hết các ứng dụng trong xây dựng, cơ điện và công nghiệp.
-
UNF (Unified National Fine): Ren mịn, bước ren nhỏ, khả năng siết chặt cao, thường được sử dụng trong các ứng dụng yêu cầu độ chính xác hoặc chống rung.
4. Chiều dài
Chiều dài ty ren thường được biểu thị bằng feet (ft). Chiều dài dụng của ty ren hệ inch là 3FT/ 6FT/ 10FT.
Trong ví dụ x 6 ft là chiều dài của ty ren, tương đương khoảng 1,83 m.
Lưu ý: Chiều dài có thể được ghi riêng trong quy cách sản phẩm và không phải lúc nào cũng nằm trong cùng một chuỗi ký hiệu.
5. Cấp bền
Cấp bền phản ánh khả năng chịu lực của ty ren. Cấp bền phổ biến gồm Grade 2 (quy đổi tương đương cấp bền 4.8 của ty ren hệ mét).
Việc lựa chọn đúng cấp bền giúp đảm bảo khả năng chịu tải và tuổi thọ của hệ thống treo hoặc kết cấu liên kết.
6. Lớp mạ bề mặt
Thông số cuối cùng thường thể hiện phương pháp xử lý bề mặt nhằm tăng khả năng chống ăn mòn. Một số lớp mạ phổ biến gồm:
-
Zinc Plated (Mạ kẽm điện phân)
-
Hot Dip Galvanized - HDG (Mạ kẽm nhúng nóng)
Tùy thuộc vào điều kiện môi trường và yêu cầu của công trình, người dùng có thể lựa chọn loại mạ phù hợp để nâng cao độ bền của sản phẩm.
Xem thêm chi tiết: Sự khác biệt giữa ty ren mạ kẽm điện phân và mạ kẽm nhúng nóng?
Một số ví dụ về cách đọc thông số ty ren hệ inch (Inch threaded rod)
Trên thực tế, thông số của ty ren hệ inch có thể được thể hiện theo nhiều cách khác nhau, tùy thuộc vào nhà sản xuất, tiêu chuẩn áp dụng hoặc tài liệu kỹ thuật của từng dự án. Có trường hợp thông số chỉ bao gồm kích thước và tiêu chuẩn ren, cũng có trường hợp bổ sung thêm cấp bền hoặc lớp mạ bề mặt.
Dưới đây là một số ví dụ thường gặp:
Ví dụ 1: 3/8"-16 UNC
Đây là dạng thông số cơ bản nhất, chỉ thể hiện ba thông số:
-
3/8": Đường kính danh nghĩa 3/8 inch.
-
16: Có 16 vòng ren trên mỗi inch (16 TPI).
-
UNC: Tiêu chuẩn ren bước lớn.
Trong trường hợp này, thông tin về cấp bền và lớp mạ sẽ được quy định riêng trong bản vẽ hoặc tài liệu kỹ thuật.
Ví dụ 2: 1/2"-20 UNF
Thông số này bao gồm:
-
1/2": Đường kính danh nghĩa 1/2 inch.
-
20: Có 20 vòng ren trên mỗi inch.
-
UNF: Tiêu chuẩn ren bước nhỏ.
Loại thông số này thường xuất hiện trong catalogue hoặc bản vẽ khi dự án chỉ yêu cầu xác định kích thước và tiêu chuẩn ren.
Ví dụ 3: 5/8"-11 UNC Grade 8
Ngoài kích thước và tiêu chuẩn ren, thông số còn bổ sung cấp bền của sản phẩm.
-
5/8": Đường kính danh nghĩa.
-
11: Số vòng ren trên mỗi inch.
-
UNC: Tiêu chuẩn ren bước lớn.
-
Grade 8: Ty ren có cấp bền 8.
Ví dụ 4: 1/2"-13 UNC HDG
Trong thông số này, nhà sản xuất thể hiện phương pháp xử lý bề mặt thay vì cấp bền.
-
1/2": Đường kính danh nghĩa.
-
13: Số vòng ren trên mỗi inch.
-
UNC: Tiêu chuẩn ren bước lớn.
-
HDG (Hot Dip Galvanized): Ty ren mạ kẽm nhúng nóng.
Ví dụ 5: 3/4"-10 UNC Grade 8 Zinc Plated
Đây là dạng thông số đầy đủ, thể hiện gần như toàn bộ các thông số kỹ thuật của sản phẩm.
-
3/4": Đường kính danh nghĩa.
-
10: Có 10 vòng ren trên mỗi inch.
-
UNC: Tiêu chuẩn ren.
-
Grade 8: Cấp bền.
-
Zinc Plated: Ty ren mạ kẽm điện phân.
Tùy theo từng nhà sản xuất hoặc yêu cầu của dự án, thông số trên ty ren có thể chỉ bao gồm một số thông tin cơ bản hoặc thể hiện đầy đủ các thông số kỹ thuật. Vì vậy, khi lựa chọn sản phẩm, ngoài việc đọc thông số trên ty ren, cần đối chiếu thêm bản vẽ thiết kế, catalogue hoặc bảng thông số kỹ thuật để đảm bảo lựa chọn đúng quy cách và tiêu chuẩn yêu cầu.
Những lỗi thường gặp khi đọc thông số ty ren hệ inch (Inch threaded rod)
Mặc dù thông số ty ren được tiêu chuẩn hóa, nhiều đơn vị thi công vẫn gặp phải những sai sót trong quá trình lựa chọn và sử dụng sản phẩm. Các lỗi phổ biến bao gồm:
-
Nhầm lẫn giữa đường kính danh nghĩa và số vòng ren trên mỗi inch (TPI).
-
Không phân biệt tiêu chuẩn ren UNC và UNF, dẫn đến lựa chọn sai phụ kiện.
-
Chỉ quan tâm đến kích thước mà bỏ qua cấp bền của sản phẩm.
-
Lựa chọn lớp mạ không phù hợp với điều kiện môi trường làm việc.
-
Sử dụng đai ốc hệ mét cho ty ren hệ inch, gây kẹt ren hoặc làm hư hỏng mối ghép.
Để hạn chế những sai sót này, cần kiểm tra đầy đủ các thông số trên bản vẽ thiết kế và lựa chọn ty ren theo đúng tiêu chuẩn kỹ thuật của công trình.

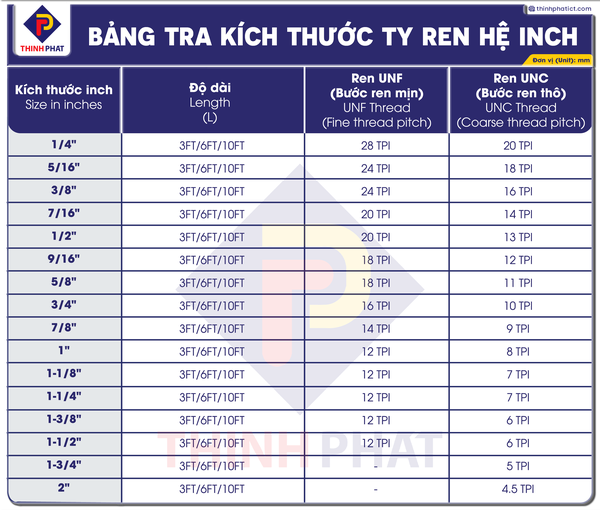

Bảng tra cứu kích thước ty ren hệ inch Thịnh Phát
Bảng tra kích thước ty ren hệ inch Thịnh Phát
Ty ren hệ inch Thịnh Phát – Giải pháp đáp ứng tiêu chuẩn quốc tế
Ty ren chất lượng cao Thịnh Phát
Là đơn vị có hơn 20 năm kinh nghiệm trong lĩnh vực sản xuất và cung ứng vật tư phụ trợ cơ điện, Thịnh Phát cung cấp đa dạng các dòng ty ren hệ inch đáp ứng yêu cầu của nhiều công trình trong nước và quốc tế.

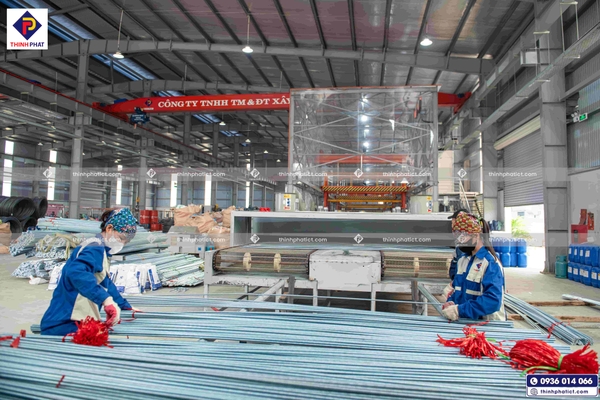

Tham quan nhà máy công nghệ cao Thịnh Phát tại đây:
Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt
Nhờ hệ thống quản lý chất lượng chặt chẽ, máy móc tự động công nghệ cao và năng lực sản xuất ổn định, ty ren Thịnh Phát đáp ứng hiệu quả yêu cầu của các dự án M&E, kết cấu thép, công nghiệp, năng lượng và xuất khẩu, góp phần đảm bảo chất lượng, tiến độ và độ bền của công trình.
Khám phá công nghệ mạ kẽm điện phân tự động ty ren Thịnh Phát tại đây:
Dây chuyền mạ kẽm điện phân tự động- Bước tiến công nghệ tại nhà máy Thịnh Phát
Thịnh Phát sản xuất và cung cấp đầy đủ ty ren hệ mét và ty ren hệ inch đạt tiêu chuẩn kỹ thuật, đa dạng quy cách và đáp ứng yêu cầu của các dự án trong nước cũng như xuất khẩu quốc tế.
