5 Yếu Tố Ảnh Hưởng Đến Khả Năng Chịu Lực Của Ty Ren Vuông Bát Chuồn

Ty ren vuông bát chuồn (Tie rod) là phụ kiện cốt lõi trong hệ thống cốp pha xây dựng. Hiểu rõ các yếu tố ảnh hưởng đến khả năng chịu lực của ty ren vuông bát chuồn giúp kỹ sư lựa chọn đúng chủng loại, đảm bảo an toàn tuyệt đối cho công trình và tối ưu hóa chi phí đầu tư vật tư.

Ty ren vuông bát chuồn (Tie rod) là gì? Khả năng chịu lực quan trọng như thế nào?

Ty ren vuông bát chuồn (Tie rod) là gì?

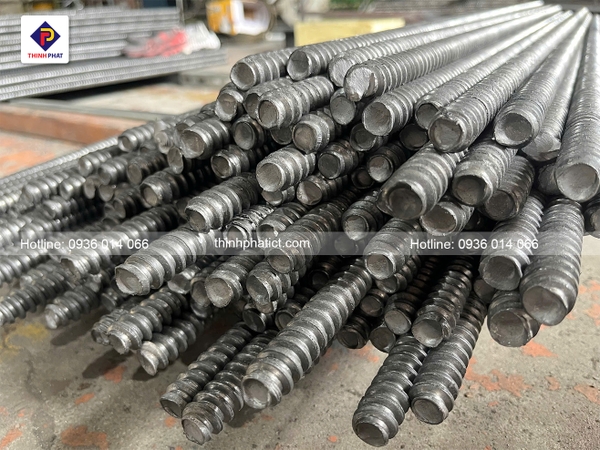

Ty ren vuông Thịnh Phát sản xuất trực tiếp, giá tốt tận xưởng

Ty ren vuông (hay còn gọi là ty chuồn, thanh ren vuông) kết hợp cùng bát chuồn (bát ren, tán chuồn) và côn chống thấm tạo thành hệ phụ kiện ván khuôn quan trọng trong xây dựng. Hệ thống này chuyên dùng làm ty xuyên tường, xuyên cột nhằm định vị, kẹp chặt và giữ cố định hệ coppha trước và trong quá trình đổ bê tông tươi:

Ty ren vuông (Tie rod): Thanh thép dài có ren dạng vuông suốt chiều dài.
Bát chuồn (2 Claw Disc Nut): Loại đai ốc đặc biệt có cánh vặn, dùng để xiết chặt và cố định khoảng cách hai mảng cốp pha đối diện khi đổ bê tông.

Tìm hiểu thêm về một số phụ kiện đi kèm ty ren vuông tại đây:

https://thinhphatict.com/ty-ren-vuong-co-bao-nhieu-loai-phu-kien-di-kem

Tầm quan trọng của khả năng chịu lực của ty ren vuông bát chuồn

Khi đổ bê tông tươi, áp lực chất lỏng và tải trọng động tác dụng lên thành cốp pha là cực kỳ lớn. Khả năng chịu lực của hệ thống này đóng vai trò quyết định vì:

Đảm bảo an toàn công trình: Ngăn chặn tuyệt đối tình trạng phình cốp pha, bục giàn giáo hoặc sập khuôn đúc gây nguy hiểm cho công nhân.
Đảm bảo chất lượng bê tông: Giữ đúng kích thước hình học của cấu kiện theo bản vẽ thiết kế, bề mặt bê tông sau khi dỡ khuôn không bị biến dạng.
Tối ưu chi phí: Sản phẩm chịu tải tốt sẽ ít bị cong vênh, móp méo, từ đó tăng số lần tái sử dụng tại các công trình tiếp theo.

Các yếu tố ảnh hưởng đến khả năng chịu lực của ty ren vuông bát chuồn

Sức chịu tải và giới hạn làm việc của một hệ ty ren vuông không phải là một con số ngẫu nhiên mà được quyết định bởi các yếu tố kỹ thuật và thông số định lượng rõ ràng:

1. Đường kính và tiết diện ty ren vuông bát chuồn (Yếu tố hình học):

Tiết diện thanh ren càng lớn thì khả năng chống chịu lực kéo đứt càng cao. Trên thị trường hiện phân chia thành 3 hệ phổ biến với mức tải trọng phá hủy khác nhau:

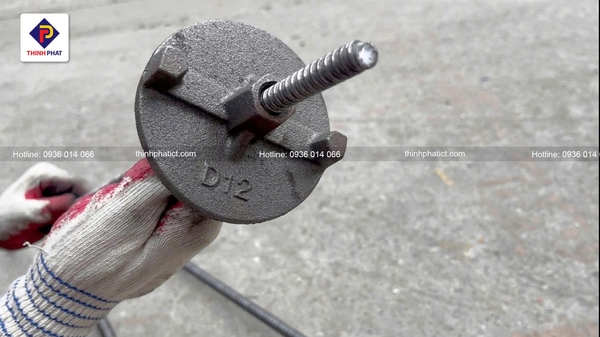

Ty ren vuông bát chuồn D12 Thịnh Phát

Ty ren vuông D12 (Đường kính 12mm, bước ren ~4.25mm): Tải trọng phá hủy dao động từ 5 đến 7 tấn, phù hợp với các cấu kiện vách mỏng, cột nhà dân dụng ít chịu áp lực thủy tĩnh.

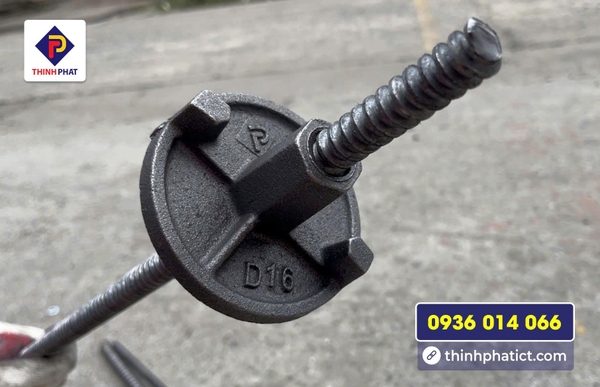

Ty ren vuông bát chuồn D16 Thịnh Phát

Ty ren vuông D16 (Đường kính 16mm, bước ren 6mm): Là dòng phổ thông chịu tải tốt, tải trọng phá hủy đạt từ 9 đến 11 tấn, chuyên dùng cho cốp pha cột, vách thang máy nhà cao tầng.

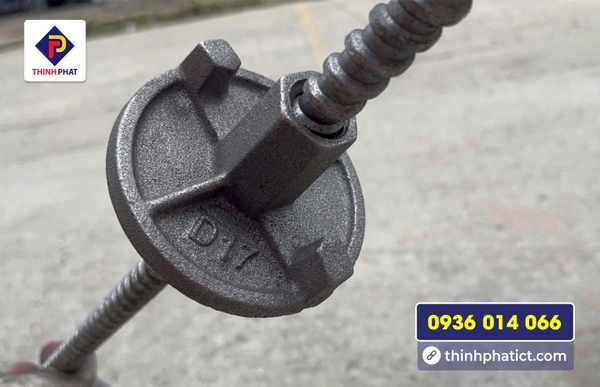

Ty ren vuông bát chuồn D17 Thịnh Phát

Ty ren vuông D17 (Đường kính 17mm, bước ren 10mm - ren thang): Dòng siêu chịu lực, tải trọng phá hủy đạt từ 13 đến 15 tấn, chuyên dụng cho các công trình hạ tầng lớn, tường vách dày và hệ cốp pha nhôm đòi hỏi hệ số an toàn cao.

Tìm hiểu chi tiết: Khả năng chịu tải trọng của 3 loại ty ren vuông D12, D16, D17

2. Chất lượng mác thép sản xuất ty ren vuông bát chuồn:

Độ bền kéo của vật liệu cấu thành quyết định trực tiếp đến việc thanh ren có bị giãn dài hoặc đứt gãy dưới áp lực lớn của bê tông tươi hay không. Ty ren đạt chuẩn thường được sản xuất từ thép cacbon chất lượng cao hoặc thép C45, phân loại theo các cấp bền.

Bát ren Thịnh Phát làm từ chất liệu thép pha gang hợp kim silic bền chắc

Đối với bát chuồn (Dòng sản phẩm ưu tiên - Thép pha gang hợp kim Silic): Khác biệt hoàn toàn với các dòng bát chuồn gang xám thông thường dễ bị giòn gãy, bát ren Thịnh Phát được đúc bằng công nghệ thép pha gang tối ưu hàm lượng Silic (Si).

Hàm lượng Silic được kiểm soát nghiêm ngặt giúp nâng cao đáng kể giới hạn chảy của vật liệu, đồng thời tăng độ cứng bề mặt răng ren bên trong bát chuồn mà không làm giảm độ dẻo dai.

3. Đặc điểm bước ren và độ sâu của ren vuông:

Thiết kế bước ren (4mm, 6mm hay 10mm) ảnh hưởng lớn đến diện tích tiếp xúc giữa ty ren và bát chuồn.

Bước ren sâu, sắc nét và đều đặn giúp tăng ma sát bám giữ, phân bổ đều lực siết dọc theo chiều dài thanh, ngăn chặn tuyệt đối hiện tượng trờn ren hoặc tự trượt dưới rung động đầm vữa bê tông.

4. Sự đồng bộ và kích thước của bát chuồn (tán chuồn):

Bát chuồn đóng vai trò phân tán lực siết từ đầu vặn lên bề mặt ván khuôn. Bát chuồn chuẩn phải được đúc bằng gang cầu hoặc thép pha gang có đường kính đĩa rộng (từ 100mm đến 127mm).

Nếu sử dụng bát chuồn quá mỏng, diện tích tiếp xúc nhỏ hoặc không đúng hệ (ví dụ dùng bát D12 cho ty D16), đĩa bát sẽ bị nứt vỡ hoặc lún sâu vào ván khuôn khi siết lực lớn, làm suy giảm nghiêm trọng khả năng chịu lực toàn hệ thống.

5. Kỹ thuật siết lực và điều kiện vận hành tại công trường:

Siết quá lực (bằng súng siết lực quá mạnh) có thể làm biến dạng cấu trúc bước ren hoặc làm dãn dài ty, làm giảm giới hạn bền thực tế.
Ảnh hưởng môi trường: Ty ren bị rỉ sét nặng hoặc bám dính xi măng lâu ngày không được vệ sinh sẽ bị giảm tiết diện chịu lực hiệu dụng, dễ bị gãy đột ngột khi chịu tải trọng đổ bê tông tốc độ cao.

Bảng thông số ty ren vuông bát chuồn thông dụng

Để giúp quý nhà thầu, kỹ sư dễ dàng lựa chọn loại phụ kiện phù hợp với quy mô công trình, dưới đây là bảng thông số ty ren vuông bát chuồn thông dụng Thịnh Phát:

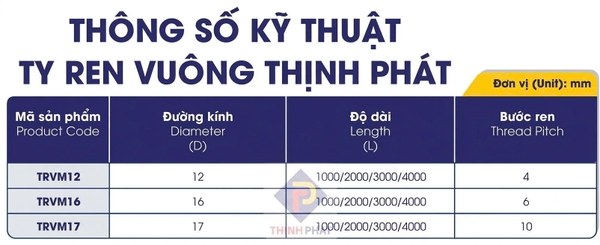

Thông số kỹ thuật ty ren vuông Thịnh Phát

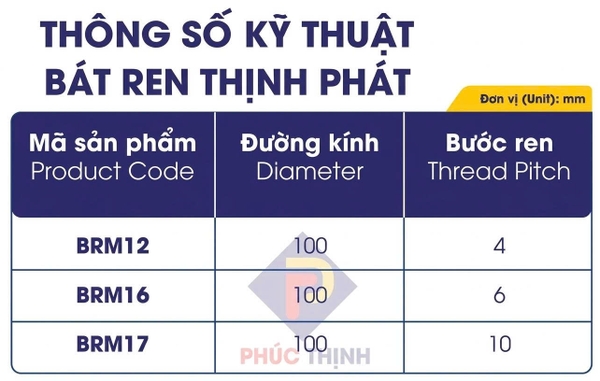

Thông số kỹ thuật bát ren Thịnh Phát

Lưu ý khi chọn mua và an toàn khi sử dụng ty ren vuông bát chuồn

Lưu ý khi chọn mua ty ren vuông bát chuồn

Yêu cầu chứng chỉ thử tải: Luôn yêu cầu nhà cung cấp đưa ra phiếu kết quả thử nghiệm kéo đứt (Quatest) để xác thực tải trọng an toàn.
Kiểm tra độ đồng bộ: Thử vặn trực tiếp bát chuồn vào ty ren. Bát chuồn phải chuyển động mượt mà, không bị kẹt cơ học nhưng cũng không được quá lỏng lẻo.
Kiểm tra ngoại quan: Tránh mua hàng có bề mặt ren bị nứt nẻ, gỉ sét nặng hoặc bát chuồn đúc bị rỗ khí (dễ gây giòn gãy).

Nguyên tắc an toàn khi sử dụng ty ren vuông bát chuồn

Không sử dụng quá tải trọng an toàn khuyến cáo của nhà sản xuất.
Sau mỗi lần dỡ ty ren vuông cốp pha, cần vệ sinh sạch lớp bê tông bám dính trên ren trước khi lưu kho để tránh làm hỏng bước ren cho lần xài kế tiếp.
Loại bỏ ngay những thanh ty ren đã bị cong vẹo, biến dạng nghiêm trọng hoặc lộ vết nứt.

Thịnh Phát cung cấp ty ren vuông bát chuồn toàn quốc và quốc tế

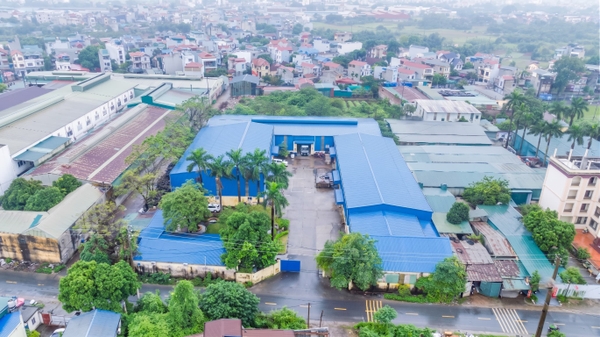

Nhà máy sản xuất ty ren Thịnh Phát số 1 tại Hà Nội

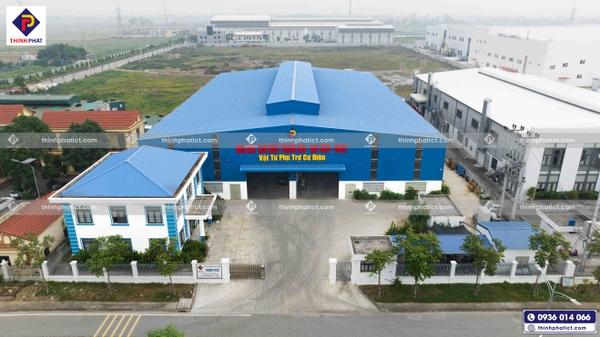

Nhà máy sản xuất ty ren Thịnh Phát số 2 tại Ninh Bình

Tham quan nhà máy sản xuất công nghệ cao Thịnh Phát tại đây:

Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt

Tiên phong trong lĩnh vực sản xuất vật tư phụ trợ cơ điện, Thịnh Phát tự hào là đơn vị uy tín chuyên sản xuất và phân phối trực tiếp các sản phẩm cơ điện, vật tư cốp pha với đa dạng kích thước (D12, D16, D17...).

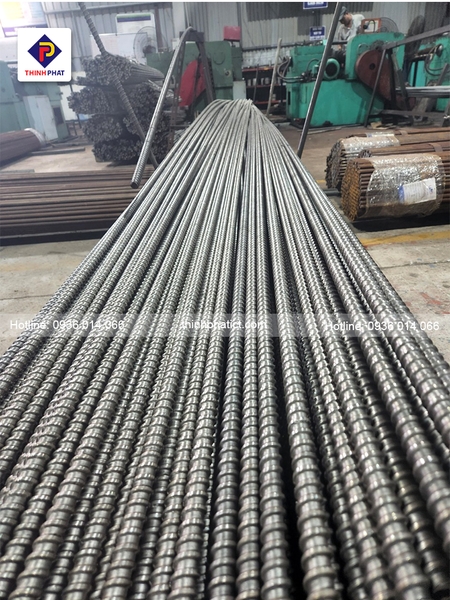

Thịnh Phát cung cấp số lượng lớn ty ren vuông cốp pha tại Hà Nội, TP, HCM, trên toàn quốc và quốc tế
