Thang Cáp, Máng Cáp, Khay Cáp và Máng lưới Khác Nhau Như Thế Nào?

Hệ thống quản lý cáp đóng vai trò cốt lõi trong cơ điện M&E. Tuy nhiên, việc phân biệt thang cáp, máng cáp, khay cáp và máng lưới vẫn khiến nhiều người nhầm lẫn. Bài viết này sẽ giúp quý nhà thầu, kỹ sư hiểu rõ sự khác biệt và cách ứng dụng từng loại để tối ưu chi phí cho công trình.

Tổng quan về thang cáp (Cable Ladder), máng cáp (Cable Trunking), khay cáp (Cable Tray) và máng lưới (Mesh tray)

Thang máng cáp, khay cáp và máng lưới đều thuộc nhóm hệ thống đỡ cáp (Cable Support System), giúp cố định dây điện, cáp viễn thông và các loại cáp kỹ thuật, hạn chế tình trạng dây dẫn bị rối hoặc võng trong quá trình sử dụng.

Thang cáp (Cable Ladder) là gì?

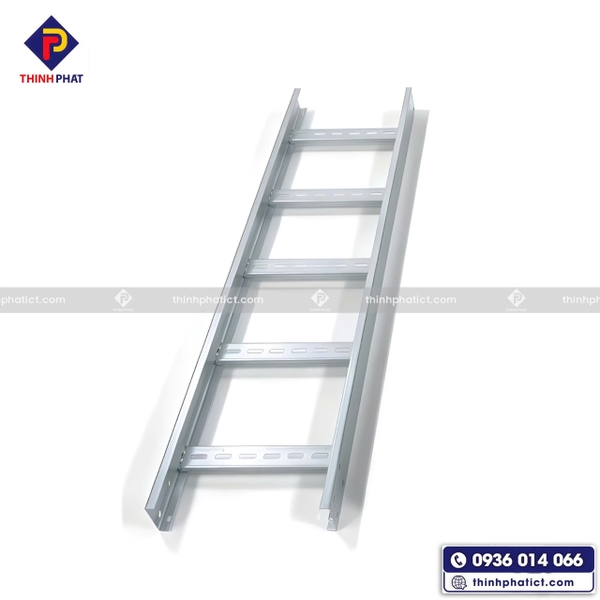

Thang cáp Thịnh Phát chất lượng cao, giá tốt tận xưởng

Thang cáp (Cable Ladder) có kết cấu gồm hai thanh dọc được liên kết với nhau bằng các thanh ngang, tạo hình dáng tương tự một chiếc thang.

Thiết kế này tạo độ thông thoáng cao, giúp cáp dễ tản nhiệt và thuận tiện khi lắp đặt, kiểm tra hoặc bổ sung dây dẫn. Thang cáp thường được sử dụng cho các hệ thống có nhiều dây cáp hoặc yêu cầu tải trọng tương đối lớn.

Máng cáp (Cable Trunking) là gì?

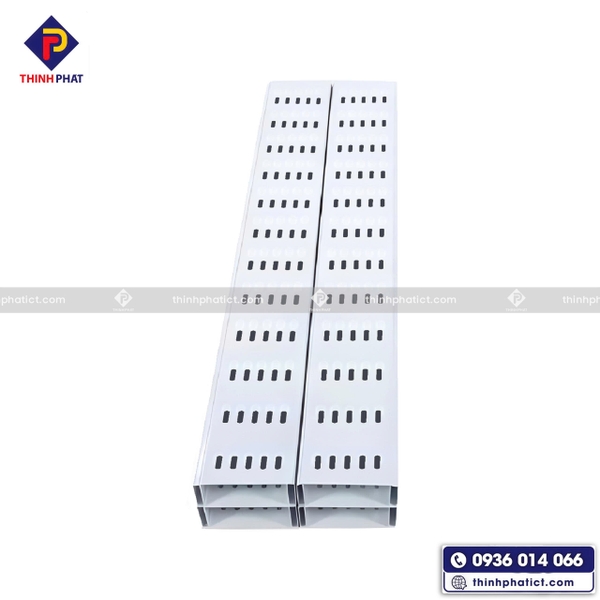

Máng cáp Thịnh Phát sản xuất trực tiếp, sẵn số lượng lớn

Máng cáp (Cable Trunking) có dạng lòng máng liền (có một số loại có đột lỗ thưa để bắt vít hoặc thông hơi nhẹ) , thường kết hợp với nắp đậy để tạo thành hệ thống chứa và bảo vệ dây cáp.

So với thang cáp, máng cáp có khả năng che chắn tốt hơn, giúp hạn chế bụi bẩn, va chạm và các tác động từ môi trường bên ngoài. Đây là lựa chọn phù hợp với những khu vực yêu cầu hệ thống dây dẫn được bố trí gọn gàng và có mức độ bảo vệ cao.

Khay cáp (Cable Tray) là gì?

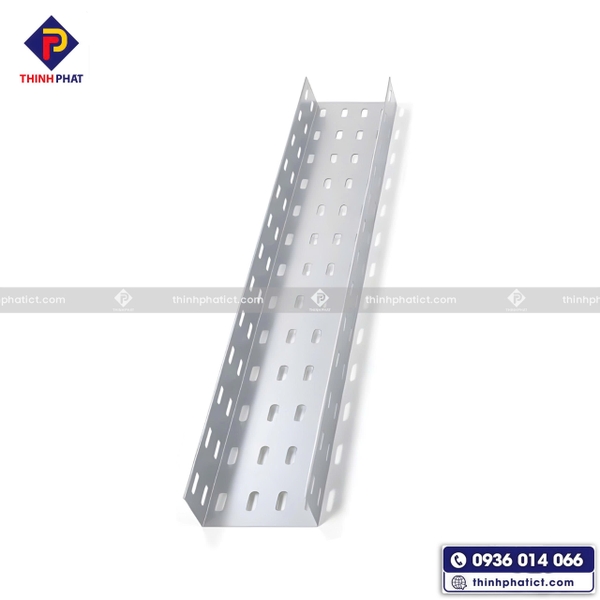

Khay cáp Thịnh Phát chất lượng cao, giá tốt, đa dạng quy cách

Khay cáp (Cable Tray) có dạng máng với phần đáy được đột các lỗ thông gió. Các lỗ này giúp tăng khả năng lưu thông không khí và hỗ trợ tản nhiệt cho dây cáp.

Khay cáp vừa có khả năng đỡ và sắp xếp dây dẫn, vừa tạo sự thông thoáng. Đây là loại Cable Tray được sử dụng phổ biến trong hệ thống điện, điều khiển và viễn thông.

Máng lưới (Mesh Tray) là gì?

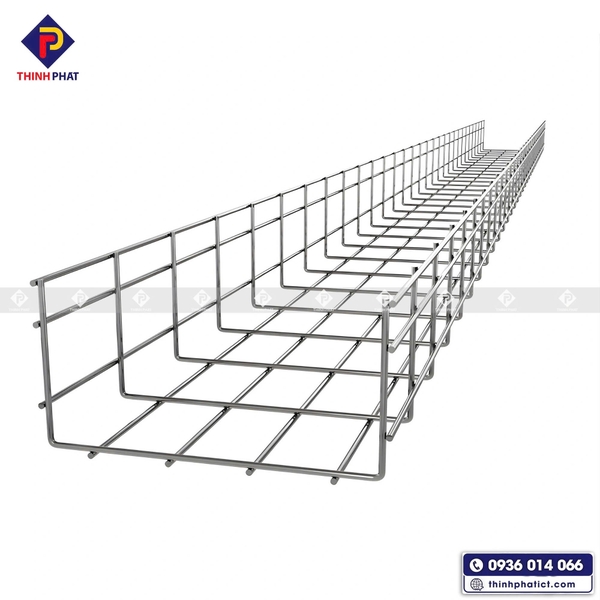

Máng lưới Thịnh Phát giá tốt tận xưởng, không qua trung gian

Máng lưới (Mesh Tray) được cấu tạo từ các sợi thép hàn liên kết thành dạng lưới. Kết cấu này tạo ra một hệ thống đỡ cáp nhẹ, thông thoáng và dễ quan sát.

Máng lưới có ưu điểm là khả năng lưu thông không khí tốt, hỗ trợ tản nhiệt cho cáp và thuận tiện khi thay đổi, bổ sung hoặc đi lại dây dẫn.

Thang cáp, máng cáp, khay cáp và máng lưới khác nhau như thế nào?

Điểm khác biệt lớn nhất giữa ba sản phẩm này nằm ở cấu trúc, khả năng tản nhiệt, khả năng bảo vệ và Khả năng chịu tải.

1, Về cấu trúc:

Thang cáp: Hai thanh dọc kết hợp với các thanh ngang.
Máng cáp: Dạng lòng máng liền, có thể kết hợp nắp đậy.
Khay cáp: Dạng máng với đáy được đột lỗ.
Máng lưới: Các sợi thép được hàn thành kết cấu dạng lưới.

2, Về khả năng tản nhiệt:

Thang cáp và máng lưới đứng đầu về độ thông khí, giúp nhiệt lượng tỏa ra từ dây dẫn tiêu tán gần như lập tức.
Khay cáp tản nhiệt ở mức trung bình khá nhờ các lỗ thông gió.
Máng cáp tản nhiệt kém nhất do cấu trúc kín khí.

3, Về khả năng bảo vệ:

Đây là tiêu chí kỹ thuật tối quan trọng trong cơ điện M&E.

Thang cáp (Cable Ladder) đứng đầu về khả năng chịu tải trọng nặng nhờ cấu trúc hai thanh dọc bằng tôn dày kết hợp hệ thống bậc thang chịu lực hàn gia cường, cho phép đỡ được các bó cáp có khối lượng cực lớn trên khoảng cách nhịp đỡ dài.
Máng cáp (Cable Trunking) và Khay cáp (Cable Tray) có khả năng chịu tải từ trung bình đến cao; do thiết kế dạng tấm tôn phẳng định hình cuốn mép, chúng phân bổ đều trọng lượng nhưng dễ bị võng hơn thang cáp nếu nhịp đỡ quá dài hoặc quá tải.
Máng lưới (Mesh Tray) có khả năng chịu tải thấp nhất do cấu trúc đan từ các sợi thép mảnh, chỉ thích hợp cho các loại cáp khối lượng nhẹ.

4, Về khả năng chịu tải:

Không nên đánh giá chỉ dựa trên tên sản phẩm. Khả năng chịu tải thực tế phụ thuộc vào vật liệu, chiều dày, kích thước, kết cấu và khoảng cách giữa các điểm đỡ. Tuy nhiên, thang cáp thường được lựa chọn cho các hệ thống có số lượng cáp lớn và tải trọng cao.

Bảng so sánh chi tiết thang cáp, máng cáp, khay cáp và máng lưới

Để có cái nhìn trực quan hơn, bạn có thể tham khảo bảng so sánh các tiêu chí kỹ thuật dưới đây:

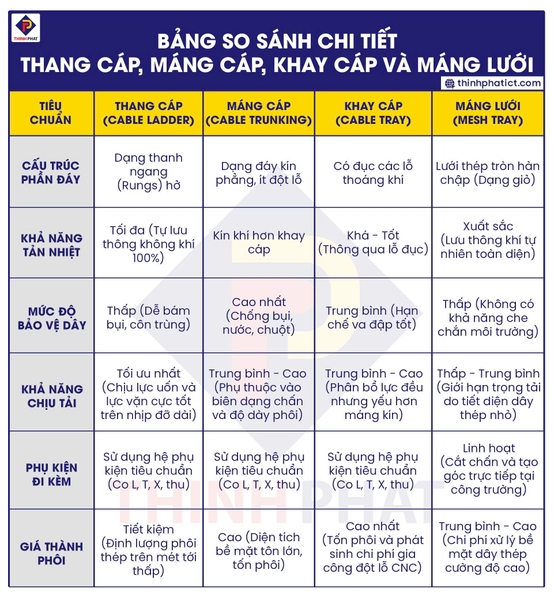

Bảng so sánh chi tiết thang cáp, máng cáp, khay cáp và máng lưới

Tìm hiểu thêm: Danh sách 10 loại phụ kiện thang cáp thông dụng

Khi nào nên sử dụng thang cáp, máng cáp,khay cáp hay máng lưới?

Mỗi loại thiết bị được thiết kế để tối ưu hóa cho từng khu vực và loại dây dẫn cụ thể:

Thang cáp (Cable Ladder) dùng cho thi công điện nặng: khi cần đi các loại dây cáp động lực lớn, cáp cao áp, cáp đơn lõi (single-core) có trọng lượng nặng và tỏa nhiệt cao. Thang cáp là lựa chọn bắt buộc cho các trục kỹ thuật dọc (riser) tòa nhà, phòng máy biến áp, hoặc các hệ thống đi ngoài trời.
Máng cáp (Cable Trunking) dùng cho thi công điện nhẹ: Hệ thống chủ yếu là dây tín hiệu, cáp điều khiển, cáp mạng hoặc dây điện nhỏ trong các tòa nhà văn phòng, chung cư. Máng cáp điện cực kỳ thích hợp lắp đặt dưới sàn nâng hoặc trên trần thạch cao giúp đảm bảo mỹ quan và chống chuột gặm nhấm.
Khay cáp (Cable Tray) dùng cho thi công điện nhẹ: Áp dụng cho các phòng trung tâm dữ liệu (Data Center), phòng server nơi có mật độ cáp viễn thông dày đặc. Các lỗ đục giúp cố định các bó cáp gọn gàng bằng dây rút, đồng thời hỗ trợ lưu thông không khí cùng hệ thống điều hòa của phòng máy.
Máng lưới (Mesh Tray) dùng quản lý hệ thống cáp mạng Cat5, Cat6, cáp quang sợi trong các dự án lắp đặt nhanh, trần mở của nhà máy thực phẩm, dược phẩm hoặc các văn phòng thiết kế hiện đại (hiệu ứng không gian mở), nơi cần định kỳ vệ sinh bụi bẩn dễ dàng.

Tìm hiểu chi tiết thêm về cách chọn máng cáp và khay cáp cho từng trường hợp cụ thể tại đây:

https://thinhphatict.com/khi-nao-dung-mang-cap-khi-nao-dung-thang-cap

Mua thang máng cáp, khay cáp và máng lưới uy tín, giá tốt tại nhà máy Thịnh Phát

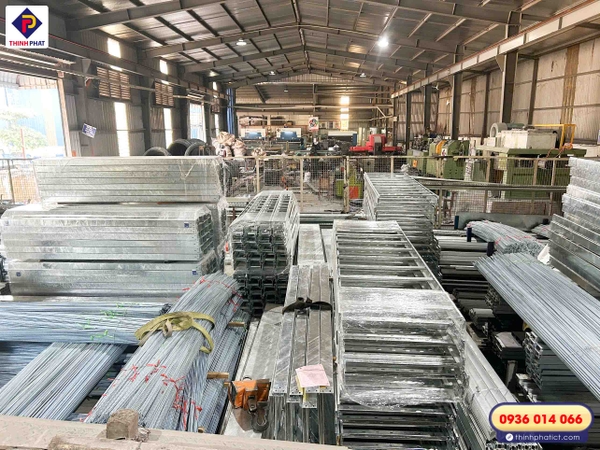

Thịnh Phát cung cấp đầy đủ thang máng cáp, khay cáp, máng lưới tại Hà Nội, TP.HCM, trên toàn quốc và quốc tế

Tham quan nhà máy công nghệ cao Thịnh Phát tại đây:

Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt

Nhà máy Thịnh Phát tự hào là đơn vị tiên phong trong lĩnh vực vật tư phụ trợ cơ điện, chuyên sản xuất và phân phối các loại thang, máng, khay cáp và máng lưới tại Hà Nội, TP.HCM, các tỉnh thành trên toàn quốc và xuất khẩu quốc tế.

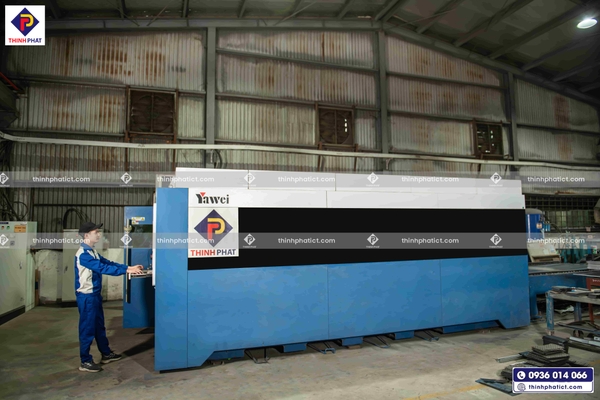

Máy Laser CNC công suất lớn sản xuất thang máng cáp Thịnh Phát
