TPI của ty ren hệ inch nghĩa là gì?

TPI của ty ren hệ inch là gì và làm sao để chọn đúng kích thước cho công trình? TPI (Threads Per Inch) là thông số kỹ thuật cốt lõi – một dạng thread pitch (bước ren) đặc trưng – quyết định độ chính xác và khả năng lắp ghép của các loại thanh ren hệ inch hiện nay. Khám phá ngay ý nghĩa, phân loại và bảng tra cứu chi tiết giúp bạn chọn mua chuẩn xác nhất.

1. TPI của ty ren hệ inch là gì? Phân loại theo tiêu chuẩn UNC, UNF

1.1 TPI của ty ren hệ inch là gì?

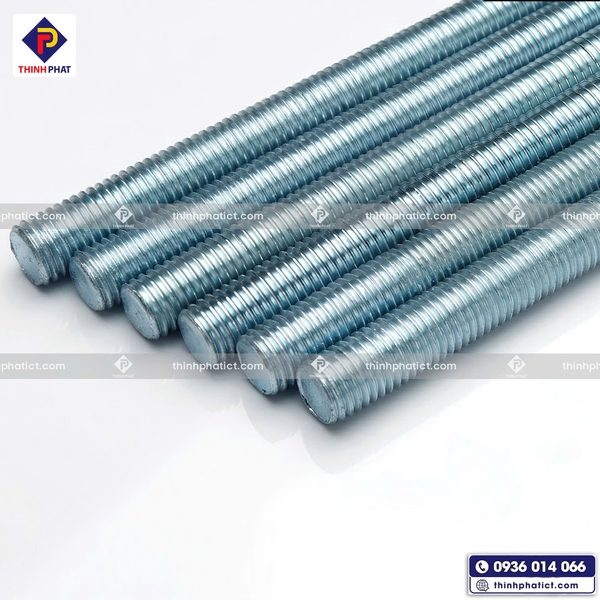

Ty ren hệ inch Thịnh Phát chất lượng cao, giá tốt, số lượng lớn

Trong ngành cơ khí và phụ trợ xây dựng, TPI là viết tắt của cụm từ Threads Per Inch, dịch chuẩn nghĩa là số vòng ren (hoặc số đỉnh ren) trên mỗi inch chiều dài của thanh ren (1 inch = 25.4 mm). Khác với hệ mét, TPI chính là cách đại diện cho thread pitch (bước ren) của hệ Anh-Mỹ.

Ví dụ, ký hiệu 1/2"-13 UNC có thể được hiểu như sau:

1/2": đường kính danh nghĩa của ty ren.
13: TPI, tức có 13 ren trên mỗi inch.
UNC: Unified National Coarse, loại ren thô trong hệ ren Unified.

Như vậy, khi gặp thông số 13 TPI, có thể hiểu rằng trên chiều dài 1 inch của ty ren có 13 bước ren.

TPI và Thread Pitch (bước ren) có mối quan hệ tỷ lệ nghịch: TPI càng lớn thì khoảng cách giữa các ren càng nhỏ; TPI càng nhỏ thì khoảng cách giữa các ren càng lớn.

Tìm hiểu chi tiết: Ty ren hệ inch là gì? Bảng tra kích thước ty ren hệ inch chuẩn nhất

1.2 Phân loại TPI theo tiêu chuẩn UNC, UNF

Dựa trên tiêu chuẩn Unified Thread Standard (UTS) – Tiêu chuẩn ren thống nhất, ty ren hệ inch được phân thành hai loại phổ biến nhất:

Ren UNC – Unified National Coarse

UNC (Unified National Coarse) là ren thô thuộc Unified Thread Standard (UTS). Đây là một trong những dạng ren inch phổ biến trong các ứng dụng cơ khí, kết cấu và liên kết.

Đặc điểm của ren UNC:

Có bước ren tương đối lớn.
Số TPI thấp hơn so với ren UNF cùng đường kính trong nhiều trường hợp.
Khoảng cách giữa các đỉnh ren lớn hơn.
Thuận tiện cho quá trình lắp ráp và tháo dỡ.
Được sử dụng trong nhiều ứng dụng liên kết thông dụng.

Ví dụ: 1/2"-13 UNC. Trong đó, ty ren có đường kính danh nghĩa 1/2 inch và TPI bằng 13.

Ren UNF – Unified National Fine

UNF (Unified National Fine) là ren mịn thuộc Unified Thread Standard (UTS). So với UNC cùng đường kính danh nghĩa, UNF thường có số TPI cao hơn, tương ứng với bước ren nhỏ hơn.

Đặc điểm của ren UNF:

Mật độ ren cao hơn.
Khoảng cách giữa các đỉnh ren nhỏ hơn.
Cho phép điều chỉnh theo bước nhỏ hơn.
Được sử dụng trong những ứng dụng yêu cầu ren mịn hoặc khả năng điều chỉnh chính xác hơn.

Ví dụ: 1/2"-20 UNF. Trong đó, đường kính danh nghĩa là 1/2 inch và TPI bằng 20.

Do đó, 1/2"-13 UNC và 1/2"-20 UNF không phải là hai quy cách có thể sử dụng thay thế cho nhau, mặc dù cùng có đường kính danh nghĩa 1/2 inch. TPI và loại ren khác nhau nên đai ốc đi kèm cũng phải tương ứng.

Tìm hiểu chi tiết về sự khác biệt UNC, UNF của ty ren hệ inch tại đây:

https://thinhphatict.com/phan-biet-unc-unf-cua-ty-ren-he-inch

2. TPI có ý nghĩa gì đối với ty ren hệ inch?

Việc hiểu rõ thông số TPI của ty ren hệ inch là gì đóng vai trò cực kỳ quan trọng trong thi công và sản xuất để:

Đảm bảo khả năng ăn khớp chính xác: TPI là "mã khóa" quyết định việc ty ren có vặn vừa vặn với đai ốc (nut), nở đạn, hay các phụ kiện hệ inch khác hay không. Chỉ cần lệch một vài TPI, hai chi tiết sẽ không thể lắp ghép được với nhau.
Xác định khả năng chịu tải: Mật độ ren (TPI) tỉ lệ thuận với diện tích tiếp xúc của mối ghép ren (thread engagement). Các loại ty ren có TPI phù hợp sẽ giúp phân bổ lực kéo đều hơn, gia tăng độ bền chắc và khả năng chịu tải trọng (load capacity) cho toàn bộ hệ thống kết cấu.
Phân biệt với ty ren hệ mét (Metric thread) tránh rủi ro cháy ren, hỏng vật tư: Ty ren hệ mét ký hiệu bằng chữ M (Ví dụ: M8, M10) và đo khoảng cách giữa 2 đỉnh ren liên tiếp (ký hiệu là P tính bằng mm). Trong khi đó, ty ren hệ inch lại tính theo mật độ răng trên một chiều dài cố định (TPI).

3. Bảng tra thông số TPI của ty ren hệ inch phổ biến hiện nay

Để thuận tiện cho việc mua sắm và thi công, bạn có thể tham khảo bảng tra cứu chỉ số TPI tiêu chuẩn của các kích thước ty ren hệ inch thông dụng dưới đây:

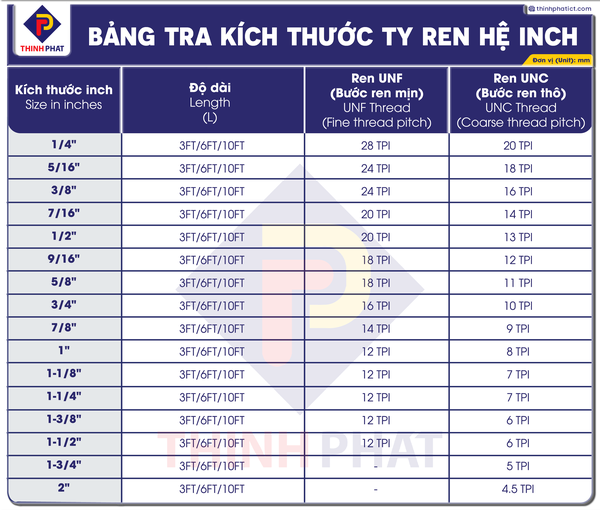

Bảng tra kích thước ty ren hệ inch Thịnh Phát

4. Lưu ý khi lựa chọn ty ren hệ inch theo TPI

Khi tìm mua hoặc ứng dụng ty ren hệ inch vào công trình, bạn cần nằm lòng các lưu ý sau để tránh mua sai chủng loại:

Luôn kiểm tra kỹ ký hiệu, thông số : Bản vẽ kỹ thuật hoặc sản phẩm mẫu luôn ghi rõ đường kính + TPI (Ví dụ: 3/8-16). Hãy dựa vào con số TPI này để mua phụ kiện đai ốc đi kèm chính xác 100%.
Lựa chọn đúng chuẩn UNC hoặc UNF theo nhu cầu: Trong hệ ty ren treo thang máng cáp, hệ thống HVAC hoặc xây dựng cơ bản, ren thô UNC là lựa chọn tối ưu. Nếu dùng cho máy móc chính xác, ngành ô tô, hàng không cần chống rung động, hãy chọn ren mịn UNF.
Sử dụng dụng cụ đo chuyên dụng: Nếu thanh ren bị mờ ký hiệu, bạn hãy dùng caliper (thước kẹp) đo đúng khoảng cách 25.4mm (1 inch) rồi đếm số đỉnh ren. Để chính xác hơn, nên dùng thread pitch gauge (dưỡng đo ren) chuyên dụng cho hệ inch để đối chiếu.

5. Mua ty ren hệ inch chất lượng cao, giá tốt tại nhà máy Thịnh Phát

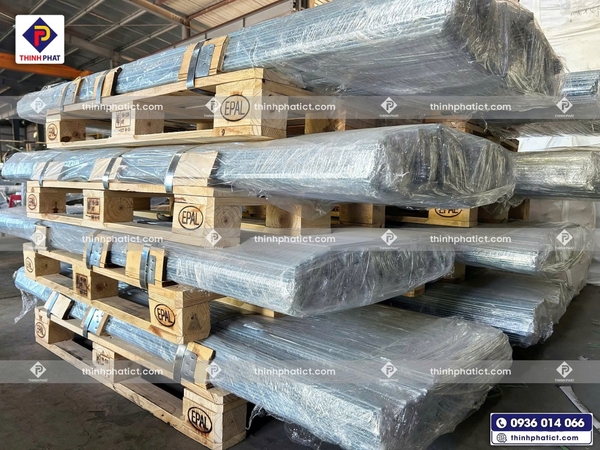

Ty ren hệ inch Thịnh Phát chất lượng đạt tiêu chuẩn xuất khẩu: DIN, ASTM, ISO, TCVN
