Tiêu chuẩn lắp đặt thang máng cáp

Thang máng cáp là thiết bị quan trọng trong hệ thống điện năng. Đây là sản phẩm được sử dụng rất phổ biến và có những quy định chung về việc lắp đặt. Vậy tiêu chuẩn lắp đặt của thang máng cáp là gì? Hãy cùng tìm hiểu qua bài viết dưới đây của Thịnh Phát.

1. Thang máng cáp là gì?

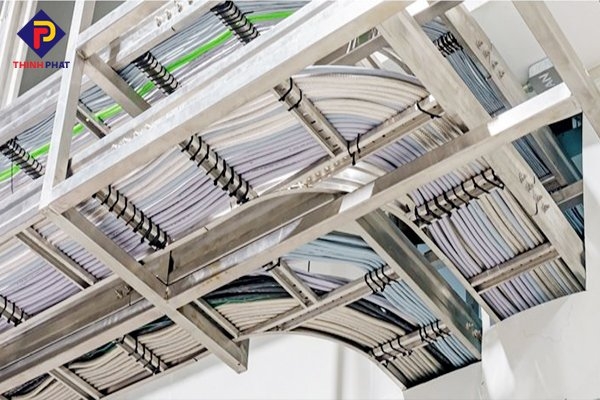

Hệ thống thang máng cáp

Thang máng cáp điện là hệ thống treo đỡ, dẫn hướng cho toàn bộ dây dẫn điện, dây cáp điện,… trong các công trình công nghiệp, nhà kết cấu thép, chung cư, trung tâm thương mại, bệnh viện, trường học,…

Sản phẩm có nhiều ưu điểm trong thi công, lắp đặt và giúp đảm bảo an toàn cho con người cũng như toàn bộ hệ thống dây điện, dây dẫn điện tránh khỏi sự xâm hại của môi trường xung quanh và điều kiện thời tiết khí hậu, đồng thời đây cũng là giải pháp tiết kiệm không gian lắp đặt, chi phí bảo dưỡng, sửa chữa cực kì hiệu quả và tối ưu cho các dự án.

Để tìm hiểu về quy trình sản xuất ra một lô máng cáp điện theo đúng tiêu chuẩn chất lượng, bạn có thể xem video dưới đây của Thịnh Phát:

>> Xem thêm: Sản phẩm máng cáp Thịnh Phát

>> Xem thêm: Sản phẩm thang cáp Thịnh Phát

2. Đặc điểm kĩ thuật

- Vật liệu chế tạo:

  • Tôn đen sơn tĩnh điện
  • Tôn tráng kẽm tấm hoặc cuộn
  • Thép tấm không gỉ

- Xử lý bề mặt:

  • Sơn tĩnh điện
  • Mạ kẽm điện phân
  • Mạ kẽm nhúng nóng

Video dưới đây, Thịnh Phát sẽ giúp bạn tìm hiểu kĩ hơn về các phương pháp xử lí bề mặt máng điện công nghiệp:

3. Tiêu chuẩn lắp đặt thang máng cáp

Việc lắp đặt thang máng cáp cần phải được tuân thủ theo quy định trong Tiêu chuẩn TCVN 9208:2012 của Bộ Khoa học Công nghệ. Cụ thể, nội dung quy định tại điều 6, điều 7 của văn bản.

Điều 6: Lắp đặt cáp và dây dẫn điện trong khay và thang cáp

Hệ thống thang máng cáp

  • Phải sử dụng hệ thống khay và thang cáp để bảo vệ cáp điện trong phạm vi nhà xưởng có số lượng dây cáp lớn.
  • Hệ thống khay và thang cáp phải được lắp hoàn chỉnh trước khi đặt cáp.
  • Ở những nơi cần thiết, hệ thống khay và thang cáp phải được lắp đặt cùng với cút nối, tê, khâu chữ thập, khâu thu hẹp, nắp đậy khay và các phụ kiện khác.
  • Tuyến khay hoặc thang cáp không rộng hơn 1200mm, phải có giá đỡ hoặc quang treo sau mỗi cự ly từ 1m đến 3m, cự ly này phải được cấp có thẩm quyền phê duyệt trước khi thi công.
  • Giá đỡ hoặc quang treo phải được cố định vào các kết cấu xây dựng hoặc hàn vào các mã thép cấy trong kết cấu bê tông của trần.

Bạn đã biết cách bảo quản máng cáp 200x100 để tránh bị han gỉ, trầy xước? Click tại đây để cùng tìm hiểu nhé!

  • Khay và thang cáp phải đủ rộng để tất cả các cáp nằm bên trong dàn thành một lớp. Khoảng hở giữa hai cáp kề nhau phải chừa đủ để buộc cáp vào then ngang của thang hoặc đáy khay cáp bằng dây thắt nhựa.
  • Vật liệu chế tạo khay hoặc thang cáp phải là thép mạ kẽm nóng hoặc có lớp phủ ngoài bằng vật liệu chống gỉ và chống ăn mòn.
  • Các cáp trong khay và thang cáp phải được sắp xếp theo thứ tự, phân thành từng nhóm tùy theo chức năng và được cố định bằng dây thắt nhựa.
  • Khay cáp và thang cáp phải có độ bền và độ cứng thích hợp để có thể đỡ hoàn toàn bộ cáp chứa trong khay hoặc thang cáp.
  • Khay và thang cáp không được có cạnh sắc, mặt thô ráp hoặc ba via để không làm hỏng cách điện hoặc lớp vỏ ngoài của cáp. Vít và bu lông không được nhô lên khỏi mặt trong của khay hoặc thang cáp.
  • Ở những nơi có sử dụng cút, tê, khâu chữ thập, khâu thu hẹp,… tuyến khay hoặc thang cáp phải được bảo đảm tính liên tục về điện, nhưng không được dùng bản thân khay hoặc thang cáp làm dây tiếp đất.
  • Ở những nơi có cáp từ trong khay hoặc thang cáp luồn vào ống đi dây hoặc một phương tiện bao che khác, phải bố trí giá đỡ chắc chắn nhằm ngăn chặn sức căng tác dụng lên cáp.
  • Tại những nơi tuyến khay hoặc thang cáp có nguy cơ tích lũy bụi hoặc có vật liệu rơi vào, hoặc có hiệu ứng nhiệt, phải xem xét để bố trí phương tiện bảo vệ bổ sung như mái che, quạt thông gió,…
  • Khi cần tránh các tuyến ống cơ khí thủy lực hoặc kết cấu xây dựng, phải trình bản vẽ chi tiết của đoạn tuyến khay hoặc thang có sửa đổi với cơ quan tư vấn thiết kế để được phê duyệt trước khi thi công.

Thang cáp

  • Nơi nào nước mưa thấm qua các cửa thông bố trí dọc theo tuyến khay hoặc thang cáp thì phải xem xét thực hiện biện pháp ngăn chặn nước xâm nhập.
  • Tuyến thang cáp chạt thẳng đứng phải được bảo vệ bằng nắp đậy kim loại chống ăn mòn và chống tác hại cơ học trong phạm vi 2m tính từ sàn hoàn thiện hay mặt đất trở lên.
  • Quanh khay hoặc thang cáp phải chừa hoặc duy trì không gian để tiếp cận dễ dàng lắp đặt và bảo trì.
  • Phải được tiếp đất và được nối đất với dây tiếp đất gần nhất.
  • Nắp trên của khay hoặc thang cáp phải được tháo lắp dễ dàng.
  • Tại những nơi khay hoặc thang cáp chạy xuyên qua trần, tường hoặc sàn nhà ngăn cách phòng có điều hòa không khí với phòng không có điều hòa không khí, phải bịt kín lỗ thông và đảm bảo khả năng cách nhiệt giữa các phòng.
  • Cáp đi từ trong khay hoặc thang cáp ra ngoài không được vượt lên trên thành bên để tránh cản trở việc đậy nắp khay hoặc thang cáp. Tại các công trình, người ta sẽ dùng máng cáp hoặc thang cáp tùy vào từng môi trường. Theo dõi ngay video dưới biết khi nào dùng máng cáp, khi nào dùng thang cáp:

Khi nào dùng máng cáp? Khi nào dùng thang cáp?

  • Khi có nhiều tầng khay hoặc thang cáp hạ áp chạy song song dưới trần nhà theo cùng một hướng, tầng này chạy trên tầng kia thì khoảng cách giữa hai tầng liên tiếp không được nhỏ hơn 200mm. Khoảng cách của tầng trên cùng với trần hoặc dầm gần nhất không được nhỏ hơn 300mm.
  • Khay hoặc thang cáp không được đi chung với ống dẫn dầu hoặc khí đốt trong cùng một hành lang kỹ thuật.
  • Mỗi tuyến thang máng cáp phải phải ở tư thế co giãn tự do trên các giá đỡ hoặc quang treo.
  • Khi tuyến cáp đang chạy theo phương nằm ngang đổi sang phương thẳng đứng hoặc ngược lại, khay cáp hoặc thang cáp lần lượt chuyển qua 2 góc uốn 1350.
  • Thang máng cáp trung áp phải có màu sắc tương phản hoặc biển báo để phân biệt.
  • Trước khi lắp đặt, thang máng cáp và phụ kiện phải qua kiểm tra để bảo đảm không có khuyết tật về điện.

Việc lựa chọn máng cáp, máng điện phù hợp cho công trình của bạn bao gồm các vấn đề về chất lượng sản phẩm, giá cả, dịch vụ bán hàng,… giữa cả trăm nghìn đơn vị cung ứng máng cáp tại Hà Nội thực sự là điều khó khăn đúng không?

Vậy hãy cùng Thịnh Phát tìm hiểu về địa chỉ mua máng cáp uy tín tại Hà Nội qua đường link dưới đây nhé:

>> https://thinhphatict.com/dia-chi-mua-mang-cap-uy-tin-tai-ha-noi

Điều 7: Lắp đặt cáp và dây điện trong hộp cáp

Hệ thống thang cáp

  • Có thể sử dụng hộp cáp để đựng dây và cáp điện ở những nơi khối lượng dây và cáp không nhiều và cáp có đường kính nhỏ. Hộp cáp phải làm bằng kim loại hay vật liệu khác có độ bền cơ học cao.
  • Hệ thống hộp cáp phải được lắp hoàn chỉnh trước khi đặt dây hoặc cáp điện bên trong máng.
  • Hộp cáp phải có nắp đậy, nắp đậy có thể dễ tháo lắp để tiện lắp đặt, bảo trì, thay thế dây dẫn.
  • Hộp cáp đặt ở những nơi mưa hắt phải có cấp bảo vệ không thấp hơn IP23 và phải có biện pháp ngăn chặn nước và hơi ẩm lọt qua các khâu nối vào bên trong hộp cáp.
  • Phải xử lý hình dáng và bề mặt các khâu nối hoặc chỗ đổi hướng của tuyến hộp cáp để chúng không làm hỏng cáp và dây đặt bên trong.
  • Phải lắp đặt hộp cáp sao cho dễ tiếp cận tại bất kì vị trí nào dọc chiều dài của nó để kiểm tra và sửa chữa cáp bên trong.
  • Không được đặt hộp cáp trong môi trường ẩm thấp hoặc dễ cháy và những nơi dễ có tác hại cơ học nếu không có biện pháp bảo vệ bổ sung.
  • Phải sắp xếp dây và cáp điện bên trong hộp cáp theo thứ tự, ngay ngắn để không khí lưu thông và tản nhiệt dễ dàng.
  • Hộp cáp phải được treo hoặc đỡ sau mỗi cự ly 1,5m và phải ở tư thế co giãn tự do trên các giá đỡ hoặc quang treo.
  • Quang treo hoặc giá đỡ phải được cố định vào các kết cấu xây dựng hoặc được hàn vào các mã thép cấy trong kết cấu bê tông của trần.

>> Xem thêm: Thang máng cáp có những hướng đi dây điện nào?
