Máng cáp 200x100 sơn tĩnh điện chịu tải trọng bao nhiêu?

Máng cáp Thịnh Phát tại Hà Nội hay còn gọi là máng điện hay máng cáp điện là hệ thống treo đỡ, dẫn hướng cho toàn bộ dây dẫn điện, dây cáp điện,… trong các công trình công nghiệp, nhà kết cấu thép, chung cư, trung tâm thương mại, bệnh viện, trường học,...

Để lựa chọn và thiết kế được các hệ thống thang máng cáp thích hợp nhất, điều quan trọng là phải xem xét đến các tải trọng hệ thống phải gánh chịu. Có rất nhiều loại máng cáp thông dụng: máng cáp sơn tĩnh điện, máng điện mạ kẽm điện phân,… Tuy nhiên máng cáp được dùng nhiều nhất là máng cáp 200x100 sơn tĩnh điện. Loại máng cáp này chịu tải trọng tương đối lớn và có độ bền rất cao.

>>> Để tìm hiểu về quy trình sản xuất máng cáp, bạn có thể xem thêm qua video dưới đây:


Quy trình sản xuất máng cáp khép kín tại nhà máy Thịnh Phát

>>> Xem thêm: Nguyên tắc khi lắp đặt thang máng cáp

Thông số kĩ thuật của máng cáp 200x100 sơn tĩnh điện

  • Tiêu chuẩn: TCVN 10688 - 2015/ IEC 62537 - 2006
  • Vật liệu chế tạo: Tôn đen sơn tĩnh điện, tôn tráng kẽm tấm hoặc cuộn, thép tấm không gỉ
  • Xử lí bề mặt: Sơn tĩnh điện
  • Chiều dài của máng cáp theo tiêu chuẩn: 3000mm
  • Độ dày: 1.0mm, 1.2mm, 1.5mm, 2.00mm
  • Chiều rộng: 200mm
  • Chiều cao: 100mm

Khả năng chịu tải của máng cáp 200x100 sơn tĩnh điện

Tải trọng máng cáp = 1,5 x L x w

Trong đó:

     L: Tải/ cấp nhịp chỉ định

     w: Khoảng cách giữa 2 gối đỡ

Tải/ cấp nhịp chỉ định và khoảng cách giữa 2 gối đỡ dựa theo thông số của Tổng cục tiêu chuẩn đo lường chất lượng, lần lượt là 37kg/m và 3,0m.

Do đó, máng cáp có chiều rộng 200mm và chiều cao 100mm tải trọng sẽ là:

Tải trọng máng cáp = 1,5 x 37 x 3 = 166,5 kg. Vậy máng cáp 200x100 có thể chịu được tải trọng lên đến 166,5 kg.

Với tải trọng này, biến dạng sau khi thử tải sẽ là 0,15 mm, không ảnh hưởng tới chất lượng máng cáp 200x100 sơn tĩnh điện.

Để đảm bảo máng điện tại Hà Nội hoạt động hiệu quả nhất, ngoài việc tính toán tải trọng sản phẩm thì còn phải bảo trì, bảo dưỡng theo định kì. Để tìm hiểu về các biện pháp bảo dưỡng máng cáp, bạn có thể click tại đây.

Các tính toán trên có thể có sai số do lắp đặt, tuy nhiên nhìn chung hệ thống máng cáp điện 200x100 vẫn đảm bảo về mức độ an toàn cao khi thi công và đi vào sử dụng.

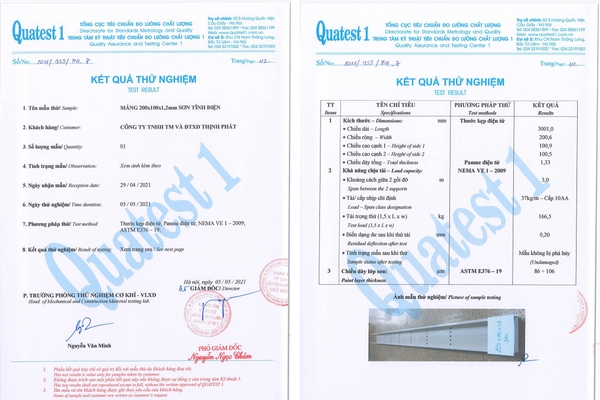

Bản Quatest máng cáp 200x100 sơn tĩnh điện của Thịnh Phát

Tất cả các sản phẩm máng cáp tại Thịnh Phát đều được Test thử nghiệm chất lượng sản phẩm thông qua Tổng cục tiêu chuẩn đo lường chất lượng Việt Nam trước khi đến tay người tiêu dùng. Quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm cũng như giá cả tối ưu nhất khi lựa chọn đồng hành cùng Thịnh Phát

Khi nào nên sử dụng máng cáp 200x100 sơn tĩnh điện?

Từ công thức tính trên, các kĩ sư cơ điện, nhà thầu hay người tiêu dùng có thể tính toán được tải trọng để lựa chọn ra loại máng cáp phù hợp cho công trình của mình hay cho từng mục đích sử dụng. Việc này sẽ giúp cho máng cáp làm việc được hiệu quả nhất và có tuổi thọ cao hơn.

Thông thường, máng điện 200x100 mạ kẽm sơn tĩnh điện được sử dụng ngoài trời, môi trường biển hay những nơi phải chịu nhiều tác động của môi trường. Ngoài ra, nó còn được ứng dụng trong:

  • Hệ thống đi dây dẫn tại các chung cư, xưởng sản xuất hay tòa nhà,...
  • Lắp đặt cũng như bảo vệ các loại dây cáp tín hiệu truyền thông hoặc dây cáp chuyên dùng phân phối điện.
  • Quản lí cáp khi xây dựng công nghiệp và thương mại.

Máng cáp Thịnh Phát và phụ kiện được sản xuất theo quy trình khép kín với hàng loạt các loại máy móc hiện đại bao gồm:

Hệ thống máy laser CNC
Hệ thống máy laser CNC


Hệ thống máy chấn, gấp CNC
Hệ thống máy chấn, gấp CNC


Hệ thống máy lốc máng cáp điện
Hệ thống máy lốc máng cáp điện

Quy trình gia công nghiêm ngặt đảm bảo độ chính xác cao. Tất cả các sản phẩm trước khi giao tới Quý khách hàng đều được kiểm tra chặt chẽ. Quý khách hàng có nhu cầu báo giá máng cáp, thang cáp, khay cáp và phụ kiện tại Hà Nội, vui lòng liên hệ theo thông tin sau đây để được hỗ trợ nhanh nhất:
