Bẻ ống thép luồn dây điện với 4 dụng cụ quan trọng

Trong quá trình lắp đặt và thi công ống thép luồn dây điện cho công trình sẽ không ít lần cần phải uốn, bẻ ống thép cho phù hợp với kết cấu và thiết kế của công trình. Bởi vì ống thép được sản xuất theo tiêu chuẩn thẳng, còn không gian thi công sẽ thường có những đoạn gấp khúc.

Vậy để bẻ, uốn ống thép luồn dây điện cần những dụng cụ gì và cách bẻ ống đúng phải làm như thế nào để việc bẻ ống không ảnh hưởng đến tiết diện ống để luồn dây điện?

1. Những dụng cụ thường dùng để bẻ ống thép luồn dây điện

Hiện nay, có hai nhóm dụng cụ dùng để bẻ ống thép luồn dây điện, đó là: Nhóm dụng cụ bẻ ống thép luồn dây điện bằng tay nhóm dụng cụ bẻ ống thép luồn dây điện bằng máy.

Trong đó:

1.1 - Nhóm dụng cụ bẻ ống thép bằng tay bao gồm:

- Dụng cụ bẻ ống thép luồn dây điện bằng hợp kim nhôm

- Dụng cụ bẻ ống thép luồn dây điện bằng sắt

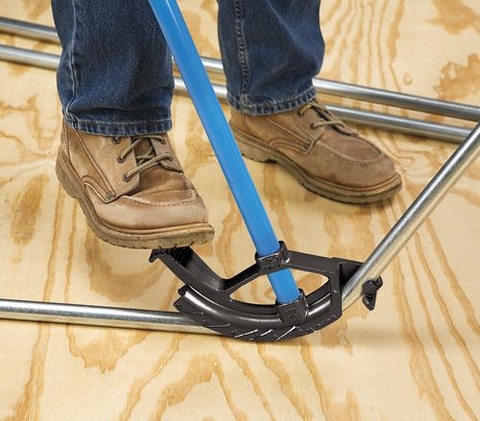

bẻ ống thép luồn dây điện bằng tay

1.2- Nhóm dụng cụ bẻ ống thép bằng máy bao gồm:

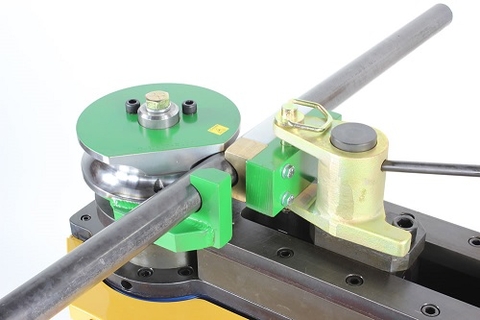

bẻ ống thép luồn dây điện bằng máy

- Máy bẻ ống thép luồn dây điện cho ống luồn dây điện tiêu chuẩn Mỹ

- Máy bẻ ống thép luồn dây điện cho ống luồn dây điện tiêu chuẩn Nhật Bản và tiêu chuẩn Anh.

Sở dĩ, có nhiều loại dụng cụ bẻ ống thép luồn dây điện như trên và các dụng cụ được phân chia dựa trên tiêu chuẩn ống là do mỗi loại ống thép luồn dây điện khi được sản xuất dựa trên các tiêu chuẩn khác nhau thì sẽ có các kích cỡ và độ dày ống khác nhau.

2. Cách sử dụng từng loại dụng cụ bẻ ống

2.1- Dụng cụ bẻ ống bằng hợp kim nhôm

Đây là loại dụng cụ rất được được ưa chuộng hiện nay bởi tính tiện lợi của nó.

Dụng cụ bẻ ống bằng hợp kim nhôm có thể sử dụng cho nhiều loại ống với các kích thước ống khác nhau.

Dụng cụ này thích hợp để bẻ các loại ống như:

- Ống luồn dây điện EMT có kích thước từ  ½ - 1 inch

- Ống thép IMC có kích thước từ ½ - ¾ inch

- Ống thép RSC có kích thước từ  ½ - ¾ inch.

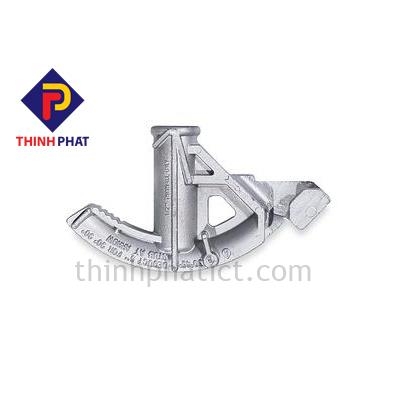

dung cu be ong bang hop kim nhom

Tham khảo thêm thông tin về sản phẩm EMT tại: Ống thép luồn dây điện EMT là gì?

Lưu ý:

Khi sử dụng dụng cụ bẻ ống bằng hợp kim nhôm là: mỗi kích cỡ của dụng cụ bẻ ống chỉ được sử dụng cho một kích thước ống duy nhất tương ứng.

Ví dụ:

- Khi bẻ ống EMT ½ inch, thì phải sử dụng dụng cụ bẻ ống EMT kích thước là ½ inch ( kích thước này được đánh ký hiệu ngay trên đầu dụng cụ bẻ).

- Đối với ống thép IMC và ống thép RSC thì lưu ý phải lựa chọn dụng cụ có kích thước  nhảy size so với size của ống.

Sở dĩ phải nhảy size dụng cụ bẻ ống là do ống IMC và ống RSC có kích thước thành ống dày hơn so với ống EMT nên khi sử dụng dụng cụ bằng hợp kim nhôm thì phải nhảy size để cân bằng tương quan lực bẻ ống với độ cứng của ống.

Ví dụ:

Khi bẻ ống IMC có kích thước là  ½ inch thì phải sử dụng dụng cụ bẻ ống EMT có kích thước là ¾ inch.

2.2- Dụng cụ bẻ ống bằng sắt

Là loại dụng cụ dùng để bẻ ống thép luồn dây điện chuẩn mỹ có kích thước: EMT ½ - 1 inch; IMC  ½ -3/4 inch;  RSC  ½ -3/4 inch.

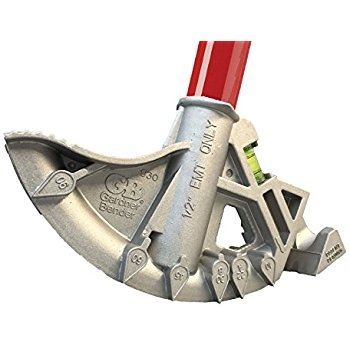

dung cu be ong bang sat

Dụng cụ bẻ ống bằng sắt rất phù hợp để bẻ ống thép IMC  và ống RSC vì dụng cụ này cứng hơn so với dụng cụ bẻ ống bằng hợp kim nhôm.

Nguyên lý sử dụng của dụng cụ bẻ ống bằng sắt cũng giống như dụng cụ bẻ ống bằng hợp kim nhôm.

2.3 - Máy bẻ ống cho ống luồn dây điện tiêu chuẩn Mỹ

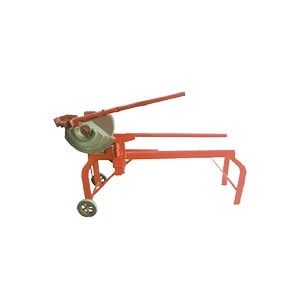

dung cu be ong tieu chuan my

Là loại máy dùng để bẻ ống EMT có kích thước  ½-1(1/4) inch ; ống IMC có kích thước 1- 1(1/4) inch hoặc ống RSC có kích thước ½-1(1/4) inch.

2.4 - Máy bẻ ống cho ống luồn dây điện tiêu chuẩn Nhật và tiêu chuẩn Anh

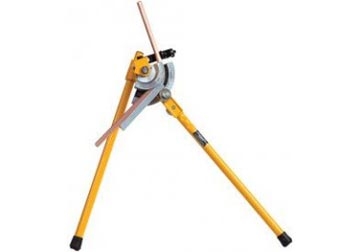

dung cu be ong tieu chuan anh

Dùng để bẻ ống thép luồn dây điện được sản xuất theo tiêu chuẩn Nhật Bản t: JIS C 8305 có đường kính ngoài từ 19-31mm.

Máy bẻ ống này có 3 kích cỡ để bẻ ống : 20mm, 25mm và 32mm.

3. Những đặc điểm và ưu điểm của các dụng cụ bẻ ống thép luồn dây điện

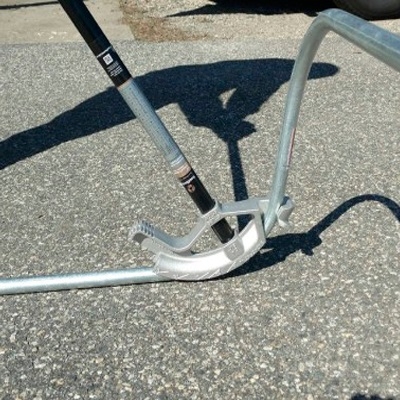

bẻ ống thép luồn dây điện

- Khi bẻ ống thép luồn dây điện bằng máy thì người dùng sẽ ít phải sử dụng lực hơn so với việc bẻ ống bằng dụng cụ cầm tay. Ngoài ra, máy bẻ ống cũng có độ bền cao và có thể bẻ được số lượng ống lớn.

- Trong tất cả các loại dụng cụ bẻ ống trên thì dụng cụ bẻ ống bằng nhôm là dụng cụ được sử dụng phổ biến và ưa chuộng nhất do có giá thành rẻ, rất tiện lợi, tương đối gọn nhẹ và dễ di chuyển. Dụng cụ bẻ ống có thể bẻ được nhiều chuẩn ống khác nhau.

- Một bộ dụng cụ bẻ ống bằng hộp kim nhôm gồm: cần bẻ ống, dụng cụ bẻ ống và lò xo ( dùng để luồn vào ống khi bẻ, giúp cho ống không bị móp khi bẻ).

- Trên mỗi dụng cụ bẻ ống bằng nhôm đều có 2 mặt với những thông số như: cần đặt ống, vạch đo độ, bàn đạp và thước thủy. Ngoài ra, trên dụng cụ bẻ ống còn đánh dấu đường kính bẻ ống cho phép. Vd: bán kính ống bằng 5’, sau khi bẻ góc 90 độ, bẻ được cho ống emt có kích thước là ¾’, bẻ được cho ống imc, rsc có kích thước là 1/2’.

4. Các kiểu bẻ ống thép luồn dây điện thường gặp

cach be ong thep luon day dien

- Bẻ ống góc vuông 90 độ. Đây là kiểu bẻ ống thông dụng nhất

- Bẻ ống chữ U (bẻ 2 góc 90 độ)

- Bẻ ống chữ Z

- Bẻ ống kiểu omega
