Trong các công trình xây dựng, hệ thống cơ điện (ME) hay kết cấu nhà xưởng, việc kết nối các chi tiết bằng ty ren (threaded rods) và đai ốc (ê-cu) là cực kỳ phổ biến. Để đảm bảo an toàn, người ta thường dùng cờ lê lực để siết đai ốc đạt một trị số momen định sẵn.
Thế nhưng, thực tế thi công lại phát sinh những nghịch lý: Có những mối nối máy đã báo đủ lực siết nhưng liên kết vẫn lỏng lẻo; ngược lại có những mối nối chưa đạt lực đích đã bị cháy ren, thậm chí đứt gãy. Yếu tố cốt lõi đứng sau hiện tượng này chính là lực ma sát giữa ty ren và đai ốc.
Bài viết này sẽ giúp các kỹ sư và nhà thầu bóc tách chi tiết bản chất của lực ma sát, mối liên hệ của nó với mô men siết, độ chặt liên kết, và giải pháp tối ưu nhất hiện nay.
1. Khái quát: Lực ma sát của ty ren (Threaded rods) là gì? Momen siết là gì? Độ chặt liên kết giữa ty ren và đai ốc ecu là gì?

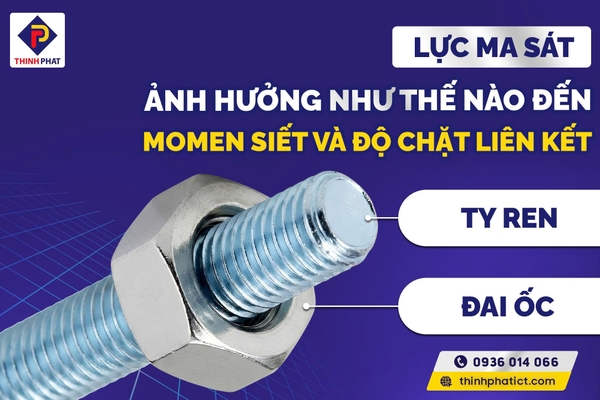

Lực Ma Sát Ảnh Hưởng Đến Momen Siết Và Độ Chặt Liên Kết Ty Ren Với Đai Ốc Như Thế Nào?
Để hiểu rõ cơ chế vận hành của một liên kết ren, chúng ta cần phân biệt ba khái niệm kỹ thuật nền tảng sau:
-
Lực ma sát giữa ty ren và đai ốc: Là lực cản xuất hiện tại các bề mặt tiếp xúc khi có chuyển động tương đối giữa đỉnh và chân ren của ty ren với đường ren trong của đai ốc. Ngoài ma sát tại mặt ren (chiếm phần lớn), còn có ma sát giữa mặt đáy của đai ốc với bề mặt chi tiết được kẹp chặt (hoặc qua vòng đệm).
-
Momen siết (Tightening Torque): Là lực quay cần thiết tác dụng lên đai ốc để vặn nó dịch chuyển dọc theo trục ty ren. Momen siết thường được đo bằng đơn vị Newton-mét (N.m).
-
Độ chặt liên kết (Clamping Force / Preload): Thường gọi là lực kẹp hoặc lực căng dọc trục. Khi đai ốc được siết chặt, ty ren bị kéo căng ra, sinh ra phản lực ép chặt các chi tiết cần liên kết lại với nhau. Đây mới chính là lực quyết định độ bền vững, khả năng chịu tải của mối nối.
Tìm hiểu kỹ hơn về: Momen lực là gì? Đơn vị của momen lực?
2. Bản chất mối quan hệ giữa lực ma sát – Mômen siết – Độ chặt liên kết ty ren
Mối quan hệ giữa lực quay ta tác động (Momen siết) và kết quả thực tế nhận được (Lực kẹp) được biểu diễn qua công thức tiêu chuẩn:
T = K x D x F
Trong đó:
-
T: Momen siết (N.m)
-
K: Hệ số ma sát bu lông đai ốc (không có đơn vị, phụ thuộc vào vật liệu và trạng thái bề mặt)
-
D: Đường kính danh nghĩa của ty ren (m)
-
F: Lực kẹp / Độ chặt liên kết (N)
Sự thật vật lý đáng kinh ngạc: Khi chúng ta dùng lực để siết một đai ốc, chỉ có khoảng 10% - 15% momen siết (T) thực sự được chuyển hóa thành lực kẹp dọc trục (F) để giữ chặt liên kết. Khoảng 85% - 90% năng lượng còn lại bị tiêu hao hoàn toàn để thắng lực ma sát (khoảng 50% tiêu hao tại mặt đáy đai ốc tiếp xúc với chi tiết kẹp, và 40% tiêu hao tại bề mặt các bước ren ăn khớp).
Như vậy, lực ma sát đóng vai trò như một "màng lọc" khổng lồ kiểm soát lượng lực truyền tải từ tay người thợ vào độ chặt của công trình.
3. Lực ma sát ảnh hưởng đến mô men siết và độ chặt liên kết ty ren như thế nào?
3.1 Lực ma sát ảnh hưởng đến momen siết như thế nào?
Vì lực ma sát tiêu tốn đến 90% momen siết, nên bất kỳ sự thay đổi nhỏ nào của hệ số ma sát K cũng sẽ làm thay đổi hoàn toàn giá trị momen siết cần thiết.
Trường hợp lực ma sát quá lớn (Hệ số K cao)
Khi bề mặt ty ren bị rỉ sét, bám cát bẩn, thô ráp hoặc không có chất bôi trơn:
-
Để tạo ra cùng một lực kẹp F mong muốn, bạn sẽ cần một momen siết T lớn hơn gấp nhiều lần bình thường.
-
Máy siết lực hoặc cờ lê lực sẽ nhanh chóng đạt đến giới hạn lực định sẵn và dừng lại. Người thợ nghĩ rằng liên kết đã chặt, nhưng thực tế đai ốc mới chỉ đang kẹt ở các bước ren ngoài do ma sát quá lớn, lực kẹp dọc trục sinh ra cực kỳ thấp.
-
Ma sát cao sinh nhiệt lượng lớn dễ dẫn đến hiện tượng cháy ren (kẹt cứng chết ren) hoặc làm đứt phăng ty ren trong quá trình thi công.
Trường hợp lực ma sát quá nhỏ (Hệ số K thấp)
Khi bề mặt ren được bôi trơn tốt bằng mỡ, dầu hoặc được mạ các lớp kim loại trơn mịn:
-
Đai ốc xoay rất trơn tru, bạn chỉ cần một momen siết T nhỏ để vặn đai ốc vào sâu.
-
Nguy hiểm nằm ở chỗ: Nếu người thợ không biết và vẫn áp dụng mức mômen siết tiêu chuẩn của "ren khô" (ren không bôi trơn), lực kẹp F sinh ra sẽ cực kỳ khủng khiếp, vượt quá giới hạn bền của ty ren, gây ra hiện tượng quá tải, kéo giãn làm biến dạng ren hoặc đứt ty ren ngay lập tức.
3.2 Lực ma sát ảnh hưởng đến độ chặt liên kết ty ren ra sao?
Độ ổn định của lực ma sát quyết định trực tiếp tới chất lượng và sự an toàn lâu dài của toàn bộ hệ thống liên kết:
-
Sự không đồng đều của lực kẹp: Trong một hệ thống mặt bích hoặc giằng kết cấu sử dụng nhiều ty ren, nếu hệ số ma sát của mỗi cụm ty ren và ê cu không đồng đều (con bị rỉ sét, con dính dầu, con sạch), việc siết cùng một lực momen sẽ tạo ra các lực kẹp hoàn toàn khác nhau. Điều này dẫn đến sự phân bổ tải trọng lệch lạc, dễ gây nứt gãy cục bộ hoặc rò rỉ hệ thống đường ống.
-
Nguy cơ tự nới lỏng (Tự tháo): Mặc dù lực ma sát cản trở quá trình siết, nhưng sau khi siết xong, chính lực ma sát lại là "chốt chặn" giữ cho đai ốc không bị xoay ngược ra ngoài. Nếu lực ma sát quá thấp và hệ thống phải chịu tải rung lắc, lực động tuần hoàn (ví dụ gần khu vực máy phát điện, quạt thông gió công nghiệp), đai ốc sẽ tự động nới lỏng dần theo thời gian, làm mất hoàn toàn độ chặt liên kết.
4. Những yếu tố làm thay đổi hệ số ma sát của ty ren
Hệ số ma sát K không phải là một hằng số cố định mà nó biến thiên liên tục dựa trên các yếu tố sau:
-
Độ nhám bề mặt: Ren được tiện hoặc cán có độ nhẵn bóng khác nhau sẽ cho hệ số ma sát khác nhau. Ren thô ráp làm tăng ma sát.
-
Lớp mạ và xử lý bề mặt:
-
Mạ kẽm điện phân (mạ trắng): Cho bề mặt tương đối mịn, hệ số ma sát trung bình.
-
Mạ kẽm nhúng nóng: Lớp mạ dày, có thể hơi thô ráp ở bước ren nếu không được xử lý ly tâm tốt, làm tăng ma sát đáng kể.
-

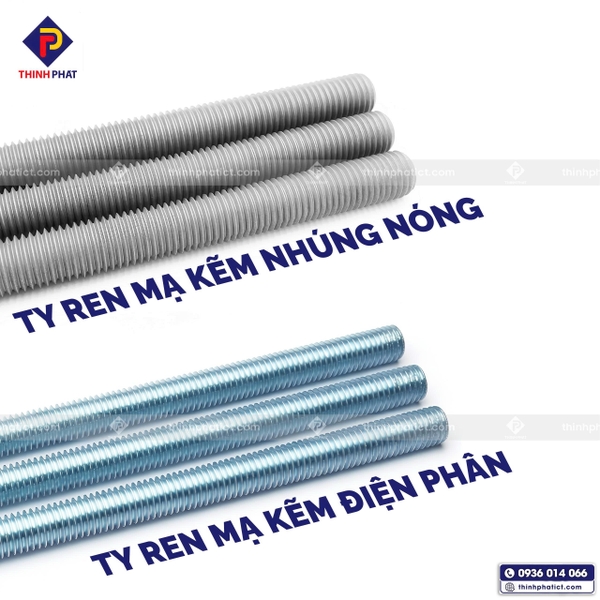

Ty ren mạ kẽm điện phân và ty ren mạ kẽm nhúng nóng chất lượng cao Thịnh Phát
-
Điều kiện bôi trơn: Việc sử dụng mỡ chống kẹt (Anti-seize), dầu máy, hoặc sáp làm giảm hệ số ma sát xuống từ 30% - 50% so với ren khô.
-
Tạp chất và môi trường: Bụi bẩn, cát công trình, nước mưa, rỉ sét bám vào kẽ ren đều là những tác nhân làm tăng mạnh và mất kiểm soát lực ma sát.
Lớp mạ và xử lý bề mặt là yếu tố quan trọng trong đối với hệ số ma sát của ty ren nên hãy tìm hiểu chi tiết thêm về: Sự khác biệt giữa ty ren mạ kẽm điện phân và mạ kẽm nhúng nóng?
5. Giải pháp kiểm soát lực ma sát để tối ưu hóa liên kết ty ren
Để kiểm soát lực ma sát ổn định, giúp quá trình siết đạt hiệu quả kỹ thuật cao nhất, cần áp dụng các giải pháp sau:
-
Vệ sinh ren trước khi lắp ráp: Sử dụng bàn chải sắt tháo sạch bụi bẩn, cát mạt sắt trên cả ty ren và đai ốc.
-
Đồng bộ hóa điều kiện bôi trơn: Nếu quyết định bôi trơn, phải bôi trơn đồng đều cho tất cả các mối nối trong cùng một cụm kết cấu và sử dụng đúng bảng tra cách tính mômen siết cho trạng thái "ướt" (Wet torque).
-
Sử dụng vòng đệm (Long đền) tiêu chuẩn: Giúp tạo ra một bề mặt tiếp xúc phẳng, đồng nhất dưới đáy đai ốc, giảm thiểu sự biến động ma sát mặt đầu.
-
Lựa chọn vật tư chất lượng cao, đồng đều: Đây là yếu tố quyết định. Thanh ren và đai ốc cần được sản xuất đồng bộ, dung sai ren chuẩn xác và lớp mạ bề mặt đồng đều để hệ số ma sát ổn định trên mọi sản phẩm.
6. Ty ren Thịnh Phát - Chất lượng vượt trội cho lực ma sát ổn định
Nhà máy sản xuất ty ren công nghệ cao số 1 Thịnh Phát tại Hà Nội
Nhà máy sản xuất ty ren công nghệ cao số 2 Thịnh Phát tại Ninh Bình
Ty ren Thịnh Phát tự hào là đơn vị tiên phong cung cấp giải pháp vật tư phụ trợ chất lượng cao, giúp kiểm soát tối đa lực ma sát và bảo vệ độ chặt liên kết của mọi công trình.
Tham quan nhà máy công nghệ cao bậc nhất miền Bắc tại đây:
Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt

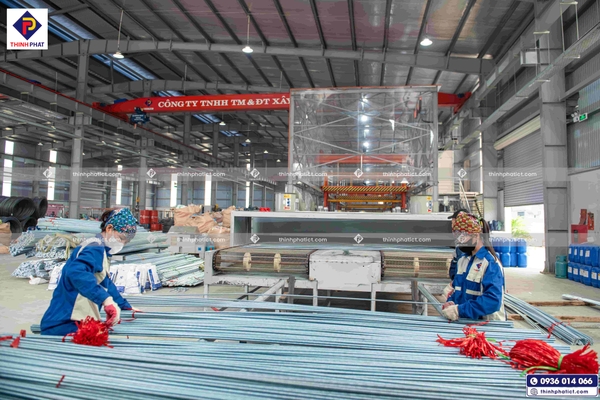

Ty ren chất lượng cao Thịnh Phát
Kiểm soát chất lượng (QC) ty ren nghiêm ngặt tại Thịnh Phát
Mỗi lô hàng ty ren, đai ốc trước khi xuất xưởng đều phải trải qua quy trình kiểm tra chất lượng khắt khe:
-
Kiểm tra dưỡng đo ren tiêu chuẩn để đảm bảo sự ăn khớp hoàn hảo giữa ty ren và đai ốc.
-
Kiểm soát độ dày lớp mạ (ty ren mạ điện phân, ty ren mạ kẽm nhúng nóng) đồng đều trên từng milimet bề mặt, đảm bảo lớp bảo vệ mịn màng, không bị sùi hay vón cục kẽm làm biến đổi hệ số ma sát K.
-
Thử nghiệm lực kéo đứt bằng máy chuyên dụng, cam kết chịu được lực căng dọc trục cực lớn khi siết chặt liên kết.
Sử dụng đồng bộ hệ thống ty ren và ê cu Thịnh Phát giúp các kỹ sư dễ dàng áp dụng các công thức tính mô men siết chuẩn xác, giảm thiểu sai số lực kẹp thực tế, loại bỏ hoàn toàn nguy cơ cháy ren hay lỏng mối nối do ma sát bất ổn định.
Bạn đang cần tìm kiếm nguồn ty ren chất lượng cao, thông số kỹ thuật chuẩn xác cho dự án sắp tới?
Hãy liên hệ Thịnh Phát ngay hôm nay để nhận ngay ưu đãi!
