Ty treo nở đóng, ty treo kẹp xà gồ được thi công như thế nào?

Ty ren mịn hay còn gọi là ty ren suốt, ty treo là loại ty ren có bước ren tam giác được tiện ren xuyên suốt toàn bộ thân ren. Đường kính ren của ty ren mịn M6-M27. Ty ren mịn đường dùng làm ty treo trần, ty treo máng cáp, ty giằng xà gồ, ty treo đèn, ty treo trần trong thi công nội thất…Trong đó, ty ren được coi là vật liệu kết nối, có khả năng chịu lực rất tốt, bền vững với thời gian.

Cùng tham quan ngay nhà máy Thịnh Phát sản xuất vật tư phụ trợ cơ điện rộng 10,000m2 qua video dưới đây:

Thịnh Phát - Hành trình vươn ra biển lớn

Thi công, lắp đặt ty ren có 2 phương pháp cơ bản và được sử dụng nhất: ty treo nở đóng và ty treo kẹp xà gồ.

1. Ty treo nở đóng

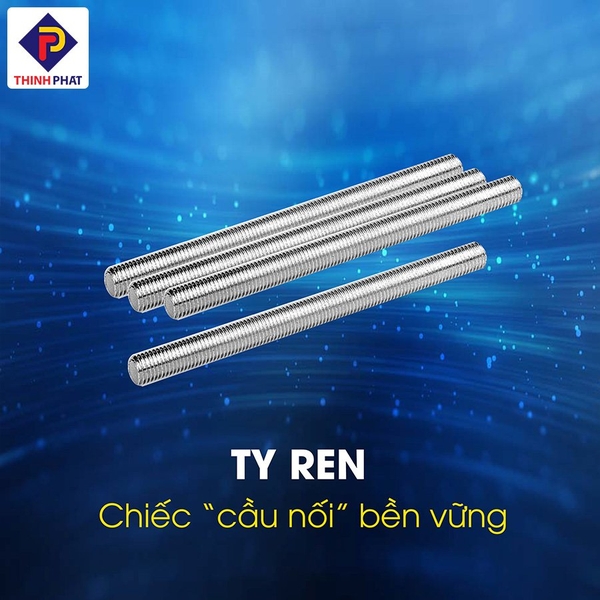

ty-ren-thinh-phat

Ty ren

Nở đóng là loại nở được chế tạo từ thép CT3, dùng để đóng vào betong với lỗ chờ khoan sẵn.

Nở đóng được dùng để treo thanh ren với dây cáp điện, ống dẫn điều hòa thông gió, vòi phun nước chữa cháy.

Để tìm hiểu về 6 loại phụ kiện thường dùng cho ty ren inox, bạn có thể tham khảo đường link dưới đây của Thịnh Phát:

>> https://thinhphatict.com/6-phu-kien-thuong-dung-cho-ty-ren-inox

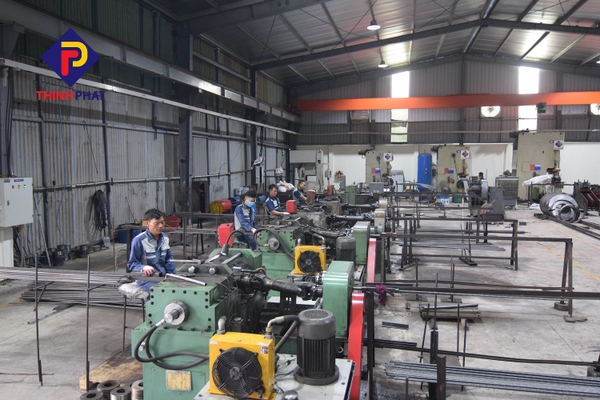

Khu vực sản xuất ty ren vuông Thịnh Phát

Cách thi công:

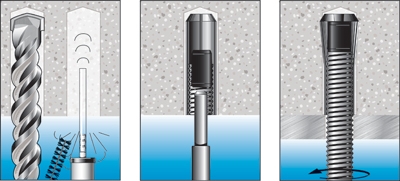

thi công ty treo

Thi công ty ren với nở đóng

- Nở đóng được khoan lên bê tông. Đường kính mũi khoan là đường kính ngoài của nở đóng. Đường kính trong của nở bằng với đường kính bắt ghép ty ren.

- Ty treo nở đóng theo kích thước tương ứng. Kích thước thông dụng thường là M8M10-M12

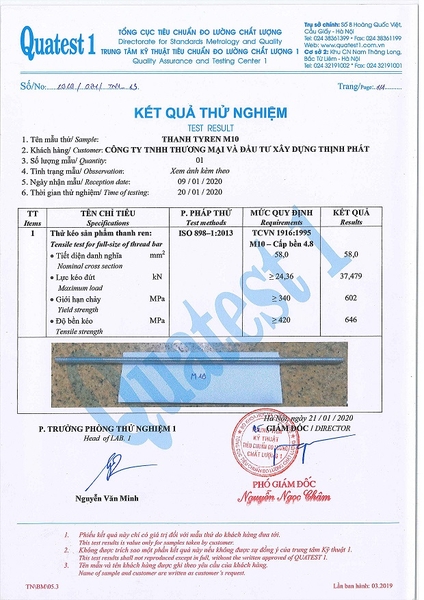

Bảng thử lực phá hủy một số kích thước nở đóng Thịnh Phát của Tổng cục tiêu  chuẩn đo lường chất lượng:



M6

M8

M10

M12

M16

Lực phá hủy (Kn)

7,38

11,27

24,02

49,7

28,7

>> Xem thêm: Sản phẩm ty ren Thịnh Phát

Lưu ý: Nếu quy trình thi công diễn ra ngược tức là ty ren được bắt vào nở đóng à rồi đóng nở lên trần, điều này sẽ dẫn đến việc: Bước ren của ty ren bị xiết chặt vào nở đóng, thậm chí bị vỡ ren, rất khó để tháo dỡ khi cần thay đổi, sửa chữa.

2. Ty treo kẹp xà gồ

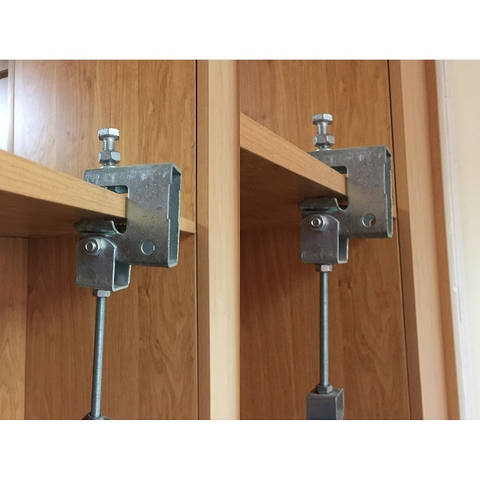

kẹp xà gồ treo ty ren

Kẹp xà gồ treo ty ren

Kẹp xà gồ là một dạng kẹp treo lên thanh xà gồ trong thi công nhà kết cấu thép, thi công nhà xưởng, khu chế xuất, những công trình không thể khoan lên bề mặt.

Bởi vậy, ưu điểm của phương pháp này là bề mặt của vật liệu không bị biến dạng cho không chịu tác động bởi khoan, cắt…

Kẹp xà gồ được chế tạo từ tôn hoa có khả năng chịu lực tốt. Miệng kẹp được cố định lên bề mặt thanh xà gồ hoặc trên một mặt phẳng bởi bulong M12 cùng với ecu và long đen phẳng hoặc long đen vênh để xiết chặt bulong.  Kích thước lỗ chờ phía dưới đường kính 10mm có thể bắt ghép được với ty ren M10.

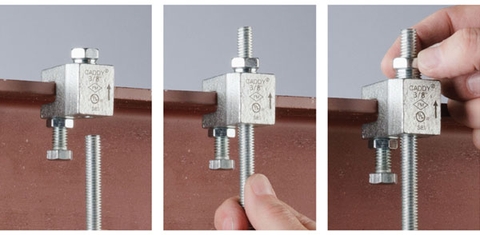

kẹp xà gồ hộp vuông

Kẹp xà gồ hộp vuông treo ty ren

Cách thi công:

- Bước 1: Cố định kẹp xà gồ tại một vị trí trên thanh xà gồ hoặc thanh giằng…

- Bước 2: Xiết ty ren với ecu và long đen để treo ty ren lên xà gồ.

>> Xem thêm: 6 loại kẹp xà gồ treo ty giá rẻ

Lưu ý: Trước khi treo ty, cần tính toán khối lượng của vật cần treo để lựa chọn loại kẹp xà gồ và ty ren có khả năng chịu lực phù hợp.

Bảng phân tích khả năng chịu lực của một số loại ty ren Thịnh Phát:



Ty ren M6

Ty ren M8

Ty ren M10

Ty ren M12

Ty ren M16

Lực kéo đứt ( k N)

9,05

20,11

28,733

49,4

98,9

Giới hạn chảy (Mpa)

372

521

472

510

589

Độ bền kéo (Mpa)

450

549

495

586

630
