Ty ren M10 chịu tải tối đa bao nhiêu?

Ty ren M10 (M10 Threaded rod) là một trong những vật tư phụ kiện quan trọng không thể thiếu trong thi công cơ điện, hệ thống treo và trang trí nội thất hiện đại. Vậy ty ren M10 chịu tải bao nhiêu? Khả năng chịu lực của loại thanh ren này phụ thuộc vào những yếu tố nào? Hãy cùng khám phá thông số kỹ thuật chi tiết và bảng tra cứu tải trọng chuẩn xác nhất ngay dưới đây.

Ty ren M10 (M10 Threaded rod) là gì? Thông số kỹ thuật cơ bản

Ty ren M10 (M10 Threaded rod) là gì?

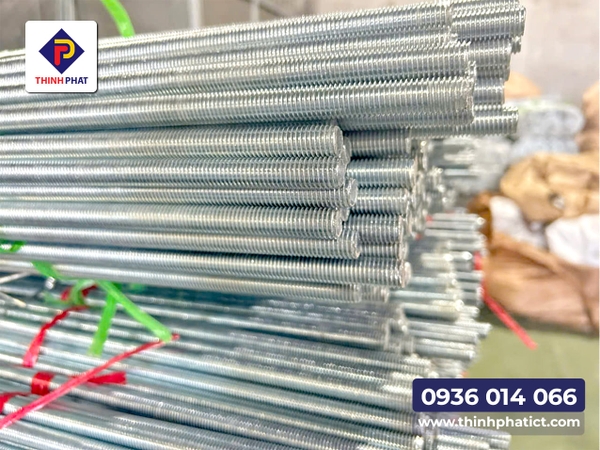

Ty ren chất lượng cao Thịnh Phát

Ty ren M10 (M10 Threaded rod) là một loại thanh thẳng bằng kim loại có cấu tạo phần thân được tiện ren suốt từ đầu này đến đầu kia. Ký hiệu "M10" biểu thị đây là loại ren hệ mét có đường kính danh nghĩa của lõi ren là 10mm.

Thông số kỹ thuật cơ bản của ty ren M10

Để đánh giá chính xác độ chịu tải, trước hết chúng ta cần nắm rõ các thông số vật lý cốt lõi của thanh ren M10 dựa trên các tiêu chuẩn kỹ thuật hiện hành:

Tiêu chuẩn chế tạo: DIN 975 (Đức) hoặc TCVN 1916 (tiêu chuẩn Việt Nam áp dụng cho bu lông, vít, thanh ren và đai ốc).
Chiều dài tiêu chuẩn: Thường là 1m, 2m, 3m (hoặc cắt theo kích thước yêu cầu của công trình).
Bước ren (P): 1.5 mm (hệ mét ren thô thông dụng).
Tiết diện lõi ren (A_s): Khoảng ~ 58mm^2 (diện tích tiết diện chịu lực hiệu dụng của ren).
Trọng lượng lý thuyết: Dao động từ 0.457 kg/mét - 0.465 kg/mét (tùy thuộc vào dung sai chế tạo phôi thép của nhà sản xuất).

Tìm hiểu chi tiết hơn về ty ren M10 tại đây:

https://thinhphatict.com/ty-ren-m10-co-nghia-la-gi

Ty ren M10 (M10 Threaded rod) chịu tải bao nhiêu? Công thức tính chi tiết

Khả năng chịu lực kéo của một thanh ty ren phụ thuộc vào hai yếu tố chính: tiết diện của lõi ren và giới hạn bền kéo của vật liệu phôi thép.

Công thức tính lực treo phá hủy lý thuyết của thanh ren M10

Lực kéo khiến thanh ren bị phá hủy hoàn toàn (đứt gãy) được tính theo công thức tiêu chuẩn sau:

P = (σ x A) / 9.81

Trong đó:

P: Lực treo phá hủy lý thuyết (đơn vị: kgf).
σ (Sigma): Giới hạn bền kéo của vật liệu (đơn vị: MPa hoặc N/mm²).
A: Tiết diện danh nghĩa của thanh ren (đơn vị: mm²).
9.81: Hệ số quy đổi từ đơn vị Newton (N) sang Kilogam lực (kgf).

Tải trọng làm việc an toàn thực tế của thanh ren M10

Trong thực tế thi công, không ai được phép khai thác đến giới hạn phá hủy của vật liệu. Kỹ sư luôn phải áp dụng một hệ số an toàn (Safety Factor - SF) từ 3 đến 5 tùy theo tính chất hạng mục công trình.

Tải trọng làm việc an toàn thực tế được tính theo công thức sau:

P_allow= P / SF

Trong đó:

P_allow: Tải trọng làm việc an toàn cho phép thực tế.
P: Lực kéo đứt giới hạn lý thuyết của ty ren .
SF(hoặc n): Hệ số an toàn của công trình (thường chọn từ 3 đến 5).

Ví dụ tính tải trọng ty ren M10 cấp bền 8.8

Giả sử ty ren M10 cấp bền 8.8 có σ = 800 MPa, A = 58 mm² và chọn SF = 4:

Tải phá hủy lý thuyết:

P = (800 × 58) / 9,81 ≈ 4.730 kgf ≈ 4,73 tấn

Tải làm việc an toàn:

P_allow = 4.730 / 4 ≈ 1.183 kgf ≈ 1,18 tấn

→ Như vậy, theo phép tính lý thuyết, ty ren M10 cấp bền 8.8 chịu tải làm việc khoảng 1,18 tấn khi áp dụng hệ số an toàn 4.

Tìm hiểu thêm: Thanh ren M8 chịu tải tối đa được bao nhiêu?

Bảng tra cứu khả năng chịu tải của ty ren M10 (M10 Threaded rod) theo từng cấp bền phổ biến

Mỗi công trình có những yêu cầu về tải trọng khác nhau. Phôi thép có cấp bền càng cao thì lực chịu tải của ty ren càng lớn. Dưới đây là bảng tra cứu lực kéo phá hủy lý thuyết của ty ren M10 dựa trên các cấp bền thép phổ biến hiện nay:

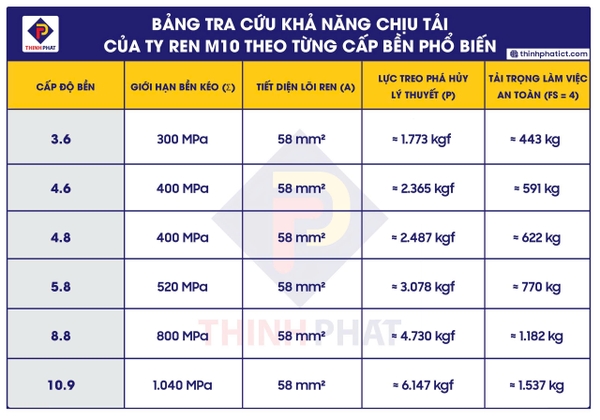

Bảng tra cứu khả năng chịu tải của ty ren M10 theo từng cấp bền phổ biến

Lưu ý: Các giá trị trên là tính toán lý thuyết theo lực kéo dọc trục, không phải tải trọng thiết kế cho toàn bộ hệ treo. Thực tế còn phải kiểm tra điểm neo, đai ốc, phụ kiện, thanh đỡ, tải lệch tâm và điều kiện công trình.

Những yếu tố ảnh hưởng đến khả năng chịu tải của ty ren M10 (M10 threaded rod)

Năng lực gánh tải thực tế của ty ren M10 khi đi vào vận hành tại công trường không phải là một con số cố định tuyệt đối mà chịu tác động trực tiếp bởi nhiều biến số kỹ thuật quan trọng:

Chất lượng phôi thép đầu vào: Đây là yếu tố cốt lõi quyết định mác thép và cấp bền của ty ren. Thép carbon thấp như CT3 hay SS400 chắc chắn sẽ cho khả năng chịu tải kém xa so với các dòng thép hợp kim cường độ cao được nhiệt luyện kỹ lưỡng.
Công nghệ gia công tạo ren: Ty ren được sản xuất trên các dây chuyền cán ren cán nguội tự động hóa sẽ có các bước ren phân bổ đều đặn, độ sâu răng ren đạt chuẩn giúp phân tán lực kéo đồng đều dọc thân. Ngược lại, phương pháp tiện ren thủ công dễ làm mỏng lõi ren, gây hao hụt tiết diện chịu lực nghiêm trọng tại các điểm xung yếu.
Chất lượng liên kết của phụ kiện đi kèm: Một hệ treo an toàn phụ thuộc vào mắt xích yếu nhất trong hệ thống liên kết. Nếu thanh ty ren M10 đạt chuẩn nhưng kết hợp với nở đạn (tắc kê đạn) giá rẻ, kém chất lượng hoặc quá trình khoan cấy nở đạn vào trần bê tông sai kỹ thuật (bị nông, lỏng), toàn bộ hệ treo vẫn có rủi ro sập đổ do nở đạn bị tuột ra trước khi thanh ren đạt tới giới hạn bền.
Tính chất của tải trọng tác dụng: Tải trọng tĩnh (treo vật cố định như đường ống, trần giả) giúp thanh ren chịu tải bền bỉ và ổn định. Trong khi đó, tải trọng động (hệ thống đường ống dẫn chất lỏng lưu thông liên tục tạo rung lắc mạnh, hoặc khu vực gần máy móc phát sinh chấn động cơ học) sẽ làm xuất hiện hiện tượng mỏi vật liệu, đòi hỏi phải nâng cao hệ số an toàn khi tính toán thiết kế.
Môi trường làm việc và chất lượng lớp mạ bảo vệ: Ty ren lắp đặt tại các khu vực ngoài trời, tầng hầm ẩm ướt hoặc nhà máy hóa chất rất dễ bị oxy hóa, ăn mòn rỉ sét. Nếu lớp mạ của ty ren mạ kẽm điện phân hoặc mạ kẽm nhúng nóng không đảm bảo độ dày, lõi thép bên trong sẽ bị rỉ ăn mòn dần, làm suy giảm tiết diện hữu hiệu và khiến thanh ren bị giảm khả năng chịu tải nghiêm trọng theo năm tháng.

Ty ren Thịnh Phát chất lượng cao được sản xuất với công nghệ hiện đại, tham quan dây chuyền mạ kẽm điện phân tự động tại đây:

Dây chuyền mạ kẽm điện phân tự động- Bước tiến công nghệ tại nhà máy Thịnh Phát

Ứng dụng của ty ren M10 (M10 threaded rod) trong ME và xây dựng

Sở hữu kích thước đường kính tầm trung lý tưởng cùng khả năng chịu lực bền bỉ, ty ren M10 được xem là giải pháp vật tư phụ trợ không thể thay thế, xuất hiện dày đặc tại hầu hết các dự án xây dựng dân dụng lẫn công nghiệp:

Thi công hệ thống cơ điện (M&E): Ty ren M10 kết hợp với thanh chống đa năng (thanh Unistrut) và các loại đai treo ống (clamp) tạo thành hệ đỡ vững chắc để treo máng cáp, thang cáp điện, đường ống cấp thoát nước trung tâm, ống thông gió (HVAC) và hệ thống đường ống phòng cháy chữa cháy (PCCC) đi trên cao.
Lắp đặt hệ trần thạch cao và trần nhôm: Sản phẩm đóng vai trò là ty treo trần chịu lực kéo liên kết trực tiếp giữa sàn bê tông cốt thép của tòa nhà với hệ khung xương trần thạch cao, các tấm panel trần cách nhiệt, hệ đèn chiếu sáng văn phòng hay hệ thống loa âm trần.
Ứng dụng trong thi công cốp pha xây dựng: Đối với dòng ty ren vuông M10 đặc thù (ren bước lớn), sản phẩm kết hợp chặt chẽ với bát chuồn (tán chuồn) để neo giữ, khóa chặt các tấm cốp pha vách định hình, cốp pha cột trước khi đổ bê tông tươi, ngăn ngừa tuyệt đối tình trạng bung vỡ khuôn đúc.
Lắp ráp cơ khí và trang trí nội thất: Được ứng dụng để làm thanh giằng liên kết khung thép, lắp đặt hệ thống kệ chứa hàng tải trọng trung bình trong các siêu thị, kho bãi hoặc cố định các cấu kiện trang trí kiến trúc.

Mua ty ren M10 (M10 Threaded rod) chất lượng, giá tốt tại nhà máy Thịnh Phát

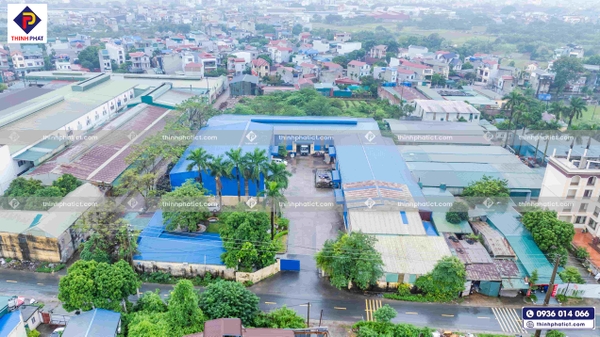

Nhà máy sản xuất ty ren chất lượng cao Thịnh Phát số 1 tại Hà Nội

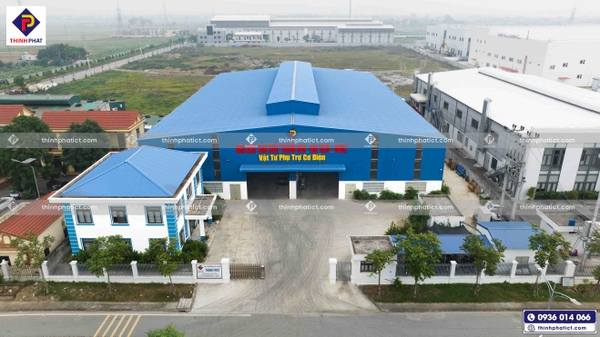

Nhà máy sản xuất ty ren chất lượng cao Thịnh Phát số 2 tại Ninh Bình

Tham quan nhà máy sản xuất ty ren công nghệ cao Thịnh Phát tại đây:

Giới thiệu Thịnh Phát: Những bước đi đột phá và khác biệt

Công ty TNHH Đầu tư và Thương mại Thịnh Phát tự hào là đơn vị trực tiếp sản xuất và phân phối ty ren M10 tại Hà Nội, TP.HCM, trên toàn quốc và thị trường quốc tế với chất lượng uy tín:

Giá thành cạnh tranh: Sản xuất trực tiếp, giá gốc tận xưởng không qua trung gian.
Cam kết chất lượng: Sản phẩm đồng đều, đúng chủng loại, chuẩn cấp bền, lớp mạ sáng bóng đạt tiêu chuẩn kỹ thuật khắt khe.
Sẵn hàng số lượng lớn: Nhà máy luôn sẵn lượng lớn các loại ty ren mạ kẽm điện phân, ty ren mạ kẽm nhúng nóng sẵn sàng đáp ứng nhanh chóng mọi tiến độ công trình.

Liên hệ ngay Thịnh Phát để nhận báo giá chi tiết và ưu đãi cho công trình của bạn!

---
