Khi nào dùng máng cáp? Khi nào dùng thang cáp?

Việc phân biệt đúng máng cáp và thang cáp sẽ giúp các kỹ sư cơ điện, nhà thầu lựa chọn giải pháp tối ưu nhất cho từng công trình. Mỗi loại đều có cấu tạo, ưu điểm và ứng dụng riêng.

Trong bài viết này, Thịnh Phát sẽ giúp bạn hiểu rõ sự khác biệt giữa thang cáp – máng cáp – khay cáp, từ đó đưa ra lựa chọn phù hợp, tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài.

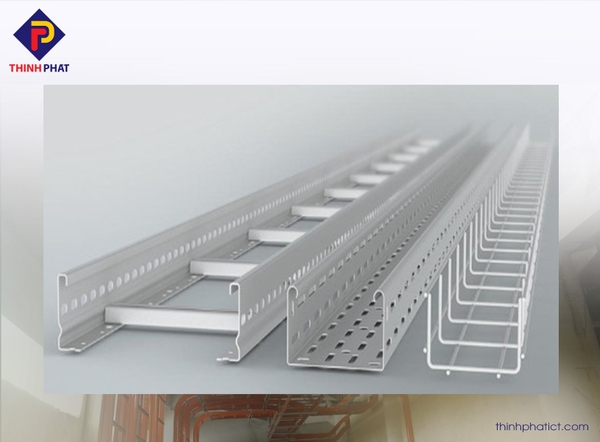

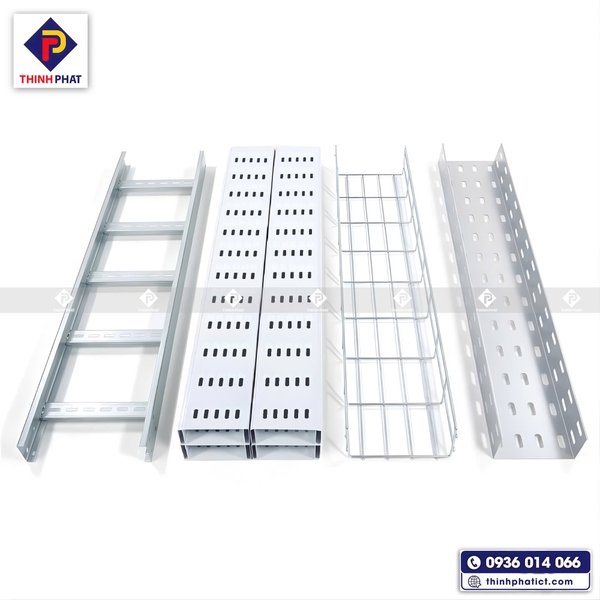

Thang cáp - Máng cáp - Máng lưới - Khay cáp Thịnh Phát

>> Xem thêm: Sản phẩm máng cáp Thịnh Phát

>> Xem thêm: Sản phẩm thang cáp Thịnh Phát

Ghé thăm nhà máy Thịnh Phát tại video dưới đây nhé:

Thịnh Phát - Những bước đi đột phá và khác biệt

1. Máng cáp, thang cáp là gì?

1.1. Khái niệm thang cáp

Thang cáp (Cable Ladder) là hệ thống đỡ và dẫn dây cáp điện theo phương ngang hoặc dọc, thường sử dụng trong các công trình lớn như: nhà xưởng, tòa nhà cao tầng, khu công nghiệp,...

>> Xem thêm: Sản phẩm thang cáp 200x100

Thang cáp có cấu tạo dạng bậc thang với các thanh ngang, giúp cố định dây dẫn và tăng khả năng tản nhiệt.

Thông số kĩ thuật thang cáp Thịnh Phát

Tiêu chuẩn chế tạo: TCVN 10688 - 2015/IEC 62537 - 2006
Vật liệu chế tạo: Thép, tôn đen sơn tĩnh điện, tôn mạ kẽm , inox
Chiều cao: 75 – 100 mm
Chiều rộng: 200 – 1200 mm
Chiều dài tiêu chuẩn: 3000 mm
Độ dày: 1.0 – 2.0 mm
Xử lý bề mặt: Sơn tĩnh điện/ Mạ kẽm điện phân/ Mạ kẽm nhúng nóng
Màu sắc:

+ Bảng màu sơn tĩnh điện được lựa chọn tuy theo nhu cầu của khách hàng

+ Trắng xanh (Mạ kẽm điện phân/ Mạ kẽm nhúng nóng)

Thang cáp thường đi kèm các phụ kiện như: Co ngang 90 độ, co T, co ngã tư, co lên, co xuống, giảm giữa, giảm phải, giảm trái, Z chuyển hướng, Z chuyển độ cao giúp chuyển hướng linh hoạt trong hệ thống điện

Tại mỗi công trình, ngoài việc xác định nên sử dụng thang cáp hay máng cáp, các kỹ sư cơ điện còn phải biết đến các tiêu chuẩn lắp đặt thang máng cáp. Cùng tìm hiểu qua đường link dưới đây:

>> https://thinhphatict.com/tieu-chuan-lap-dat-thang-mang-cap

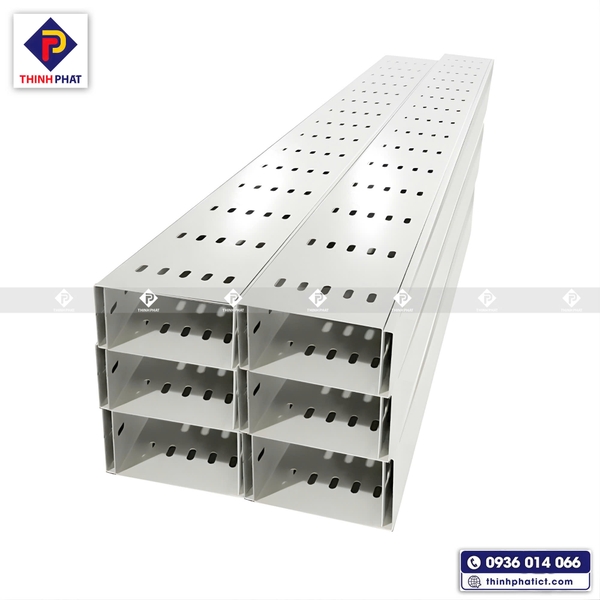

1.2. Khái niệm máng cáp

Máng cáp (Cable Trunking) hay còn gọi là máng cáp điện là hệ thống dạng máng kín hoặc bán kín, dùng để bảo vệ và dẫn hướng dây cáp điện. Ngoài ra, máng điện công nghiệp còn có thể dùng để đỡ đường ống được gọn gàng, mang tính thẩm mỹ cao, giúp tiết kiệm không gian diện tích của công trình.

Máng cáp có thể đột lỗ hoặc không đột lỗ, thường có nắp đậy giúp hạn chế bụi bẩn, công trùng và tác động bên ngoài.

>> Xem thêm: Sản phẩm máng cáp 200x100

Hiện nay máng cáp tại Thịnh Phát được sản xuất theo quy trình khép kín với hệ thống máy móc tiên tiến hiện đại:

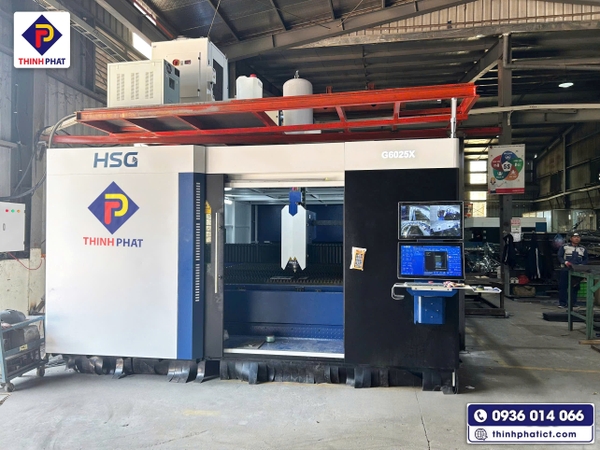

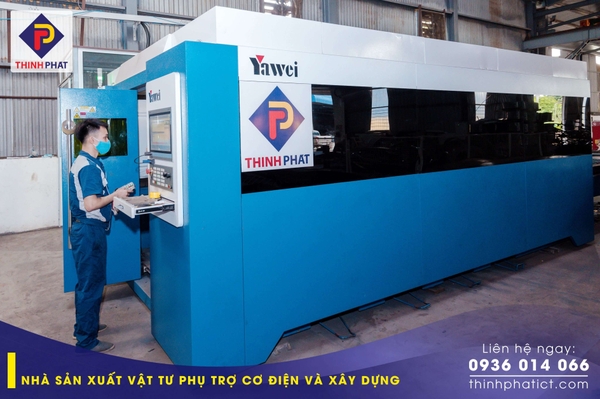

Máy laser CNC

Máy laser công suất lớn tại Thịnh Phát

Thông số kỹ thuật máng cáp Thịnh Phát

Tiêu chuẩn chế tạo: TCVN 10688 - 2015/IEC 62537 - 2006
Vật liệu chế tạo: Thép, tôn đen sơn tĩnh điện, tôn mạ kẽm, inox
Chiều cao: 50 – 100 mm
Chiều rộng: 100 – 1000 mm
Chiều dài tiêu chuẩn: 3000 mm
Độ dày: 1.0 – 2.0 mm
Xử lý bề mặt: Sơn tĩnh điện / Mạ kẽm điện phân/ Mạ kẽm nhúng nóng
Màu sắc:

+ Bảng màu sơn tĩnh điện được lựa chọn tuy theo nhu cầu của khách hàng

+ Trắng xanh (Mạ kẽm điện phân/ Mạ kẽm nhúng nóng)

Để tìm hiểu về quy trình sản xuất máng cáp tiêu chuẩn, bạn đừng bỏ lỡ video phía dưới này nhé!

Trên thực tế, người ta có thể dễ dàng phân biệt máng cáp và thang cáp qua việc ứng dụng của chúng tại các công trình. Việc sử dụng thang cáp và máng điện sơn tĩnh điện có vai trò rất quan trọng để lắp đặt, bảo vệ hệ thống dây dẫn phức tạp.

Mặc dù cùng có thể ứng dụng hiệu quả tại các công trình nhà ở, các văn phòng, công ty, bệnh viện,… Tuy nhiên, việc sử dụng hệ thống máng cáp giúp ích rất nhiều cho việc quản lý cáp điện trong xây dựng thương mại, công nghiệp, có thể cho phép thay đổi một hệ thống dây cáp, dây điện dễ dàng hơn.

>> Xem thêm: Địa chỉ mua máng cáp uy tín tại Hà Nội

2. Sử dụng máng cáp, thang cáp khi nào

2.1. Khi nào sử dụng thang cáp?

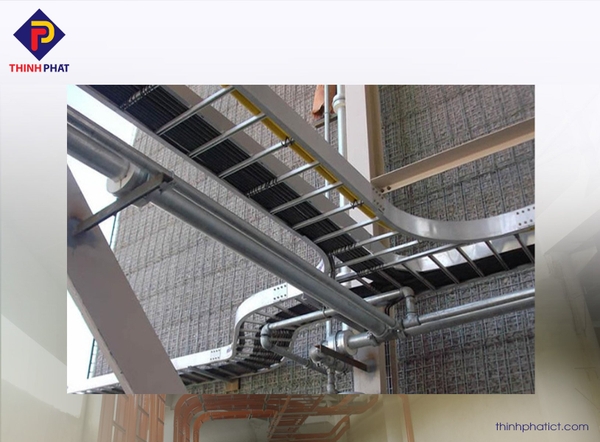

Thang cáp

Thang cáp điện phù hợp trong các trường hợp:

Hệ thống cáp lớn, tỏa nhiệt cao
Khoảng cách đi dây dài ( 3-10m hoặc lớn hơn)
Cần tản nhiệt tốt, tránh nóng dây

Ưu điểm khi sử dụng thang cáp trong các trường hợp này:

Độ thông thoáng cao: Nhiệt lượng sinh ra trong dây dẫn sẽ được giảm đi đáng kể bởi sự thông thoáng của thang cáp điện khi không khí lưu thông trên dây dẫn điện. Chính vì vậy, dây cáp điện sẽ được bền hơn trong các trường hợp khác.
Không đọng hơi nước
Dễ thi công, dễ cố định dây
Thuận tiện kiểm tra, bảo trì
Khoảng cách giữa các thanh ngang của thang cáp phù hợp, dây cáp sẽ không bị trùng xuống giữa các thanh ngang.

Thang cáp phù hợp dùng cho nhà máy, khu công nghiệp, hệ thống điện tải lớn.

2.2. Khi nào sử dụng máng cáp?

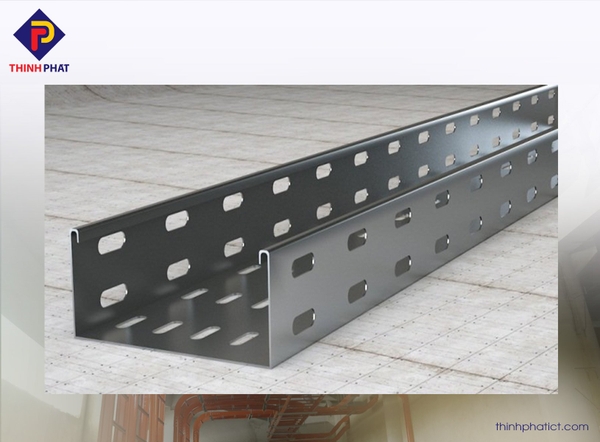

Máng cáp đột lỗ

Trunking điện phù hợp khi:

Dây cáp nhỏ, ít tỏa nhiệt
Yêu cầu cao về thẩm mỹ
Cầm bảo vệ dây khỏi bụi, côn trùng, va đập

Ưu điểm khi dùng máng cáp

Có nắp đậy, giúp bảo vệ hệ thống dây dẫn tốt hơn
Gọn gàng, thẩm mỹ cao
Phù hợp không gian văn phòng, trung tâm thương mại, bệnh viện, khách sạn

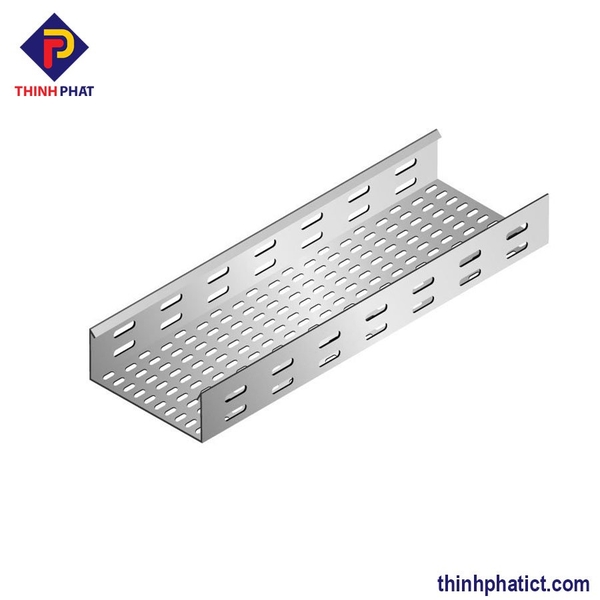

2.3. Khi nào sử dụng khay cáp?

Khay cáp ít được sử dụng hơn 2 loại trên, sử dụng cho những khoảng cách ngắn tại công trình từ 3 – 8m.

Hệ thống dây nhẹ.

Công trình nhỏ, đơn giản

3. Nên sử dụng hệ thống thang cáp hay máng cáp?

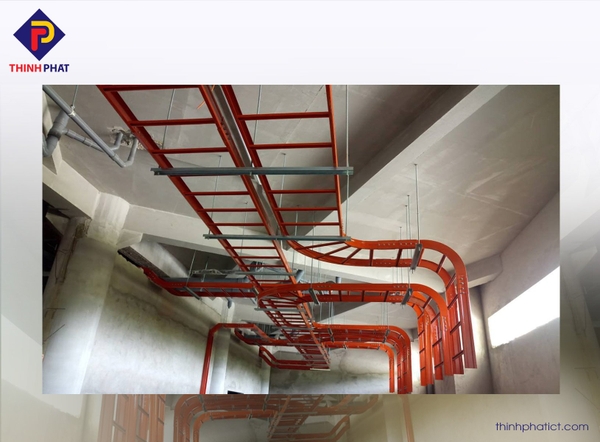

Hệ thống máng cáp

Không có loại nào " tốt hơn hoàn toàn" mà phụ thuộc vào nhu cầu sử dụng:

Chọn thang cáp nếu cần tản nhiệt lớn
Chọn máng cáp nếu cần thẩm mỹ và bảo vệ dây

Trong thực tế, nhiều công trình sẽ kết hợp cả hai loại để tối ưu hiệu quả.

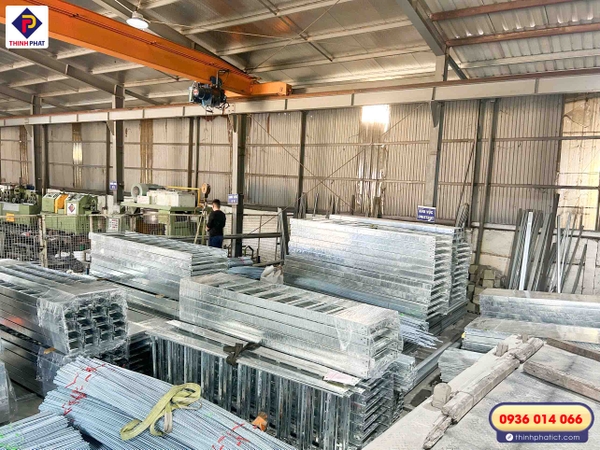

Thang máng cáp được xử lý mạ kẽm điện phân trước khi xuất xưởng

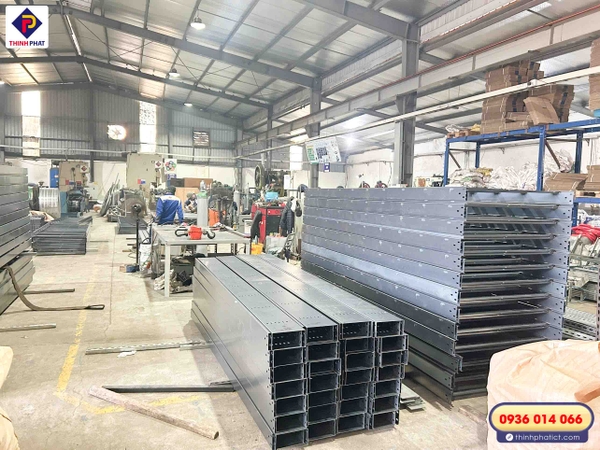

Thang máng cáp tại xưởng Thịnh Phát

4. Thịnh Phát - Đơn vị sản xuất thang máng cáp uy tín

Với hơn 20 năm kinh nghiệm trong lĩnh vực vật tư cơ điện, Thịnh Phát tự hào là đơn vị sản xuất thang cáp, máng cáp, khay cáp uy tín trên thị trường. Sở hữu hệ thống nhà máy hiện đại, quy trình sản xuất khép kín và đội ngũ kỹ thuật giàu kinh nghiệm, Thịnh Phát cam kết mang đến sản phẩm đạt chuẩn TCVN & IEC, đáp ứng mọi yêu cầu khắt khe của các công trình dân dụng và công nghiệp.

Quý khách hàng có nhu cầu báo giá thang máng cáp và phụ kiện tại Hà Nội, vui lòng liên hệ theo thông tin sau đây để được hỗ trợ nhanh nhất:
