Hộp nối dây điện ngoài trời

Trong thi công cơ điện nói chung, thi công điện ở khu vực ngoài trời với ống thép luồn dây điện nói riêng, chúng ta vẫn thường phải sử dụng các hộp nối dây điện ngoài trời để phân chia, tạo ra các hệ mạch nhánh theo nhu cầu sử dụng và thiết kế của công trình.

Tham khảo các loại ống thép luồn dây điện tại:

>>>  https://thinhphatict.com/ong-thep-luon-day-dien

hộp nối dây điện

Trước khi có các loại hộp nối với chất liệu bằng thép, hợp kim nhôm hoặc tôn phổ biến như ngày nay thì khi thi công người ta vẫn thường hay sử dụng chung các loại hộp nối bằng nhựa cho cả việc thi công trong nhà và ngoài trời.

Tuy nhiên, loại hộp bằng nhựa khi dùng để thi công ngoài trời thì rất nhanh bị hư hỏng, xuống cấp do chất liệu nhựa thường nhanh bị giòn vỡ khi tiếp xúc trực tiếp với nắng mưa và khí hậu thay đổi.

Ngày nay, ở hầu khắp các công trình đặc biệt là công trình xây dựng cao cấp hiện đại đã chủ yếu sử dụng hộp nối dây điện ngoài trời có chất liệu bằng thép, tôn hoặc hợp kim nhôm.

EMT và IMC là hai loại ống thép luồn dây điện thông dụng nhất hiện nay với những đặc tính tốt như khả năng chịu lực, tuổi thọ sử dụng lâu dài. Các loại hộp nối dây điện ngoài trời đều thích hợp sử dụng cho 2 loại ống thép này. Tìm hiểu thêm về 2 sản phẩm này trong video ngắn sau nhé!

Hình dạng và cấu tạo của hộp nối dây điện ngoài trời

Hộp nối dây điện ngoài trời có nhiều hình dạng, kích thước khác nhau như: Hộp nối hình tròn phân ngã, hộp nối chữ nhật phân ngã, hộp nối hình vuông, hộp nối hình bát giác.

Hộp nối dây điện thường được thiết kế có nắp để khi thi công, lắp đặt dễ dàng cũng như sau này nếu cần kiểm tra dây điện cũng vô cùng thuận tiện và bảo vệ dây dẫn điện khỏi mưa nắng trong điều kiện lắp đặt ngoài rời.

Tham khảo các loại phụ kiện cho ống thép luồn dây điện tại:

>>> https://thinhphatict.com/phu-kien-ong-thep-luon-day-dien

1.Hộp nối dây điện hình tròn

Đặc điểm chung:

Tiêu chuẩn đúc: JIS C 8340 (Japan)

Vật liệu đúc: Hợp kim nhôm

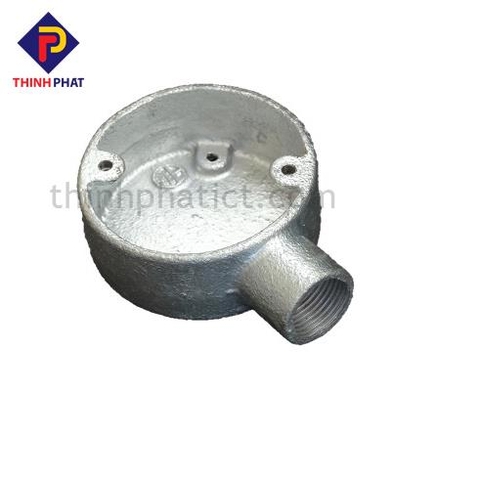

+ Hộp nối ống ren loại: 1 ngã, 2 ngã thẳng/ vuông, 3 ngã và 4 ngã

hộp nối ren 1 ngã

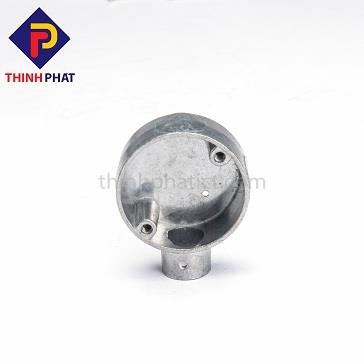

+ Hộp nối ống trơn loại: 1 ngã, 2 ngã thẳng/ vuông, 3 ngã và 4 ngã

hộp nối trơn 1 ngã

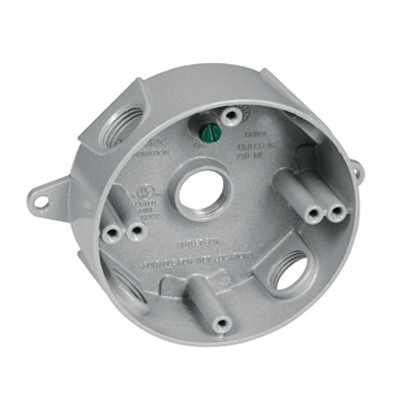

+ Hộp đấu dây tròn nổi 5 lỗ

hộp đấu dây tròn nỏi 5 lỗ

Tiêu chuẩn đúc: UL 514B (USA)

Vật liệu đúc: Hợp kim nhôm

2.Hộp nối dây điện hình chữ nhật

Đặc điểm chung:

Tiêu chuẩn đúc: UL 514B (USA)

Vật liệu đúc: Hợp kim nhôm hoặc tôn GI tùy loại

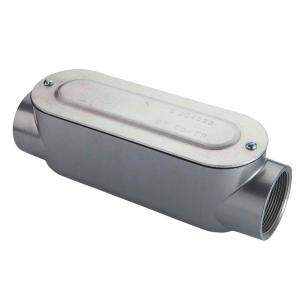

+ Hộp nối ren hoặc trơn C

hộp nối ren c

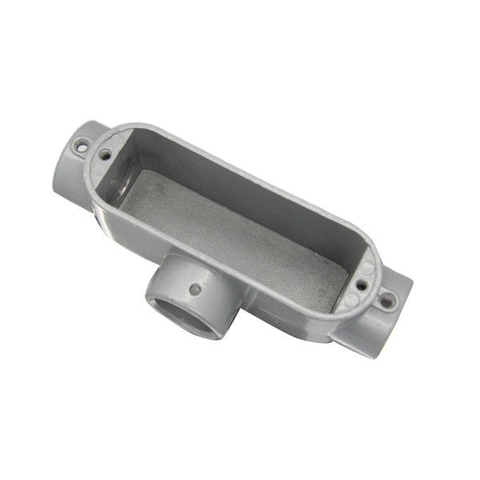

+ Hộp nối ren trơn T

trơn t

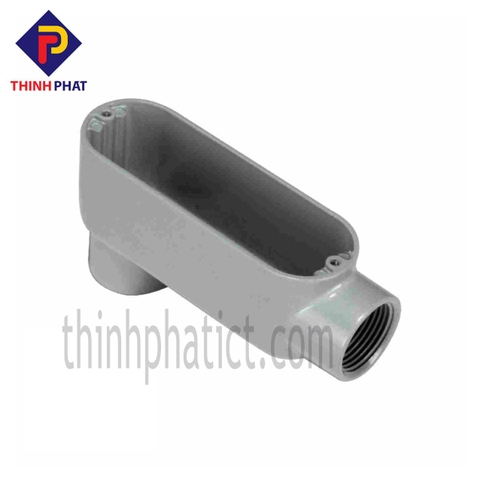

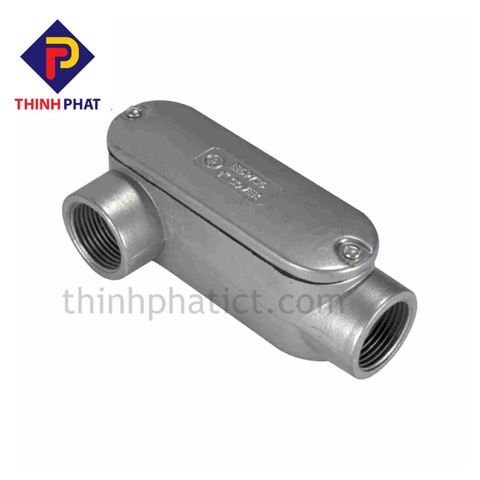

+ Hộp nối ống ren LB

ren lb

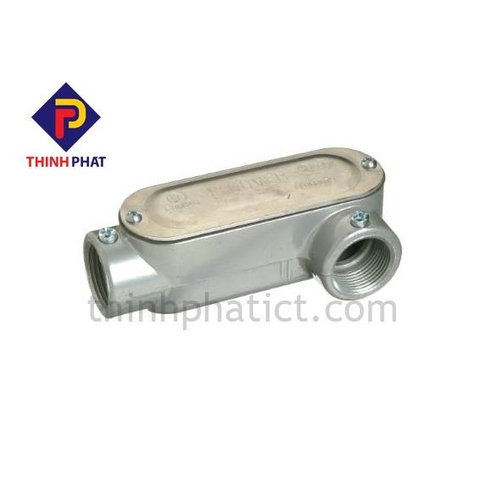

+ Hộp nối ống ren LL

ren ll

+ Hộp nối ống ren LR

ren lr

3.Hộp nối dây điện hình vuông

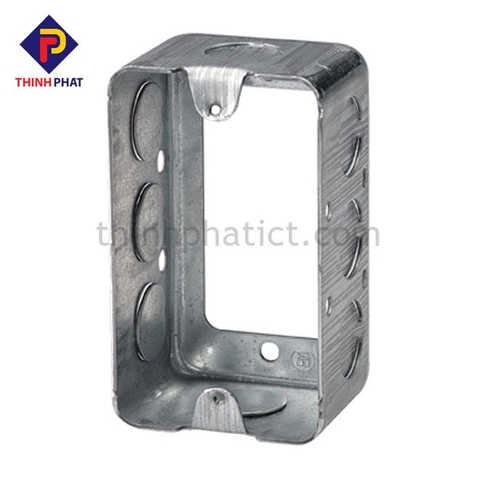

+ Hộp thép công tắc âm tường tiêu chuẩn Nhật

đấu dây

Tiêu chuẩn sản xuất: JIS C 8336 (Japan)

Vật liệu đúc: Thép

Xử lý bề mặt bằng mạ kẽm nhúng nóng để sử dụng ngoài trời

Kích thước: 100x50x40 mm với 2 lỗ 19&25mm

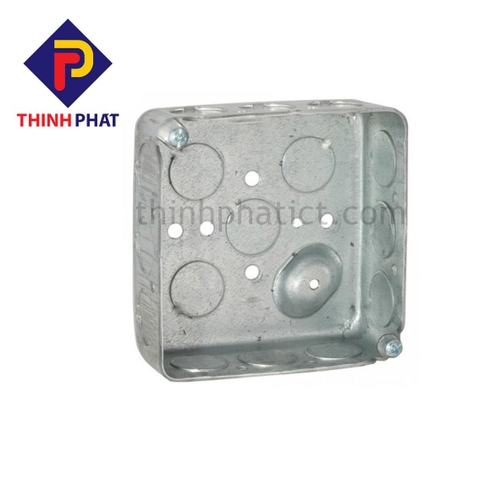

+ Hộp thép vuông âm tường tiêu chuẩn Nhật

vuông âm tường

Tiêu chuẩn sản xuất: JIS C 8336 (Japan)

Vật liệu đúc: Thép CT3, C45

Xử lý bề mặt bằng mạ kẽm nhúng nóng để sử dụng ngoài trời

Kích thước: 102x102x40 mm ; 102x102x54mm, 2 lỗ chờ

+ Hộp thép vuông âm tường tiêu chuẩn Anh

vuông anh

Tiêu chuẩn sản xuất: BS4662 (England)

Vật liệu đúc: Tôn G.I

Xử lý bề mặt bằng mạ kẽm nhúng nóng để sử dụng ngoài trời

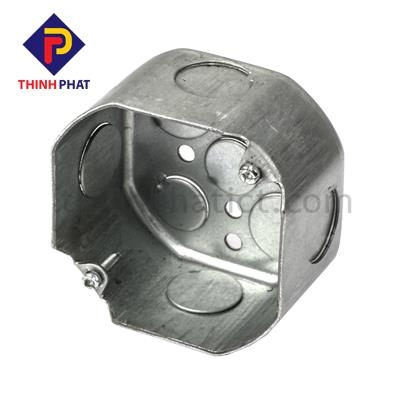

4.Hộp thép bát giác âm tường

hop bat giac

Tiêu chuẩn sản xuất: JIS C 8336 (Japan)

Vật liệu đúc: Thép CT3 hoặc C45

Xử lý bề mặt bằng mạ kẽm nhúng nóng để có lớp bảo vệ tốt nhất khi dùng môi trường ngoài trời.

Trong những năm qua, các loại hộp nối dây điện ngoài trời mang thương hiệu Thịnh Phát đã cùng đồng hành với người tiêu dùng và nhiều công trình hiện đại trên khắp cả nước.

Với ưu thế về mẫu mã đa dạng, thiết kế thông minh, chất lượng tốt và có giá thành luôn phải chăng nhất, sản phẩm hộp nối dây điện ngoài trời cùng với ống thép luồn dây điện Thịnh Phát là hai trong số top những sản phẩm được người tiêu dùng ưa chuộng nhất của Thịnh Phát.

Nếu quý khách đang cần tìm nhà cung cấp ống thép tròn mạ kẽm chất lượng cao, cần tìm các sản phẩm bảo vệ an toàn cho các thiết bị điện cho công trình và muốn giảm thiểu tối đa chi phí cho việc đầu tư, lắp đặt mạng lưới điện với những sản phẩm có chất lượng nhất và giá ống thép cạnh tranh nhất thì hãy liên hệ ngay với chúng tôi theo địa chỉ:
