Guzong là gì? Đặc điểm và thông số kỹ thuật chi tiết

Guzong là chi tiết được ứng dụng phổ biến trong các hạng mục thi công cơ điện, cơ khí và xây dựng hiện nay. Vai trò chính của Guzong được sử dụng để lắp ráp các chi tiết lại với nhau tạo thành một liên kết thống nhất. Guzong được sản xuất đa dạng kích thước và cấp độ bền khác nhau, để hiểu chi tiết về đặc điểm cũng như thông số kỹ thuật của sản phẩm này, bạn có thể dành thời gian theo dõi ngay qua bài viết sau đây.

Tìm hiểu về đặc điểm và thông số kỹ thuật Guzong

1. Guzong là gì? Ứng dụng của Guzong

Guzong (tên tiếng anh là Stud Bolt) hay còn được gọi là ty ren hai đầu, ty giằng xà gồ,... là chi tiết được tiện ren ở hai đầu và có đoạn thân giữa trơn, không tiện.

Trong các kết cấu liên kết, Guzong có vai trò là phụ kiện tạo dựng liên kết giữa các chi tiết phụ với các chi tiết cố định. Ta có thể tìm thấy sự có mặt của Guzong trong các công trình công nghiệp, hệ giằng xà gồ, hệ thống cơ điện hoặc hệ thống thông gió điều hòa, hệ thống phòng cháy chữa cháy,...

Cụ thể:

• Guzong được dùng trong thi công các đường ống tòa nhà, kết nối những đoạn ống riêng lẻ với nhau bằng mặt bích
• Trong thi công cơ khí, guzong thường được sử dụng để kết nối các chi tiết máy tạo thành một thể thống nhất
• Đặc biệt, trong hệ thống nhà xưởng, khu công nghiệp,... guzong hay ty giằng xà gồ là chi tiết không thể thiếu để kết nối giằng mái của kết cấu nhà xưởng hay các hệ thống cơ điện hiện nay

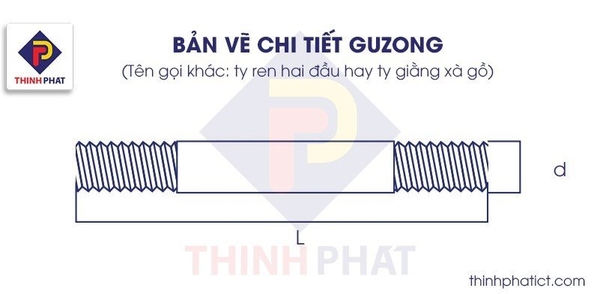

Cấu tạo thanh Guzong hai đầu tiện ren

2. Đặc điểm cấu tạo và phân loại của Guzong

2.1. Đặc điểm cấu tạo của Guzong

- Tiêu chuẩn sản xuất
Là một sản phẩm kim khí tương tự thanh ren, vì thế ty ren hai đầu/Guzong cũng có các tiêu chuẩn sản xuất đặc trưng như: Tiêu chuẩn TCVN (tiêu chuẩn quốc gia), tiêu chuẩn ISO (quốc tế),
Tiêu chuẩn DIN 976, DIN 975 (tiêu chuẩn Đức), tiêu chuẩn ASTM (Tiêu chuẩn Mỹ), tiêu chuẩn GB (Trung Quốc), tiêu chuẩn JIS (Nhật Bản),...

- Vật liệu sản xuất
Guzong được sản xuất từ thép đen có khả năng chịu lực cao hoặc các mác thép thông dụng khác như CT3, SS400, Q325, C35, C45, SUS 201, SUS 304, SUS 316.
Để tăng tuổi thọ sử dụng, Guzong cũng được xử lý bề mặt bằng phương pháp mạ kẽm điện phân, mạ kẽm nhúng nóng như các chi tiết bằng thép khác.

>>> Tìm hiểu một số công nghệ mạ giúp tăng khả năng chống ăn mòn cho ty ren, Guzong ngay TẠI ĐÂY

- Bước ren và cấp bền
Cũng như thanh ty ren, bước ren của Guzong cũng có 2 kiểu là: Ren hệ mét và ren hệ inch. Trong đó, ren thang hệ mét là kiểu ren được sử dụng phổ biến nhất để sản xuất Guzong tại Việt Nam.
Về cấp bền của Guzong, cấp bền thấp nhất là 4.6 (tương đương với giới hạn bền đứt là 400 Mpa), cấp bền cao nhất là 12.9 (tương đương với giới hạn bền đứt là 1220 Mpa). Ngoài ra, còn nhiều mức cấp bền khác như: 5.6; 6.8; 8.8; 10.9.

- Quy cách
Đường kính thân Guzong được chế tạo  theo nhiều kích thước khác nhau từ M6-M30. Đặc biệt trong trong lĩnh vực cơ điện, các kích thước như M12, M16, M17 và M20 là được sử dụng nhiều hơn cả. Chiều dài thanh Guzong thường giao động từ 1000-3000mm tùy vào hạng mục sử dụng.

Ty ren hai đầu Thịnh Phát

2.2.  Phân loại Guzong

- Phân loại theo cấp bền

• Cấp bền thấp: Guzong 4.6; Guzong 4.8
• Cấp bền trung bình: Guzong 5.6; Guzong 6.6
• Cấp bền cao: Guzong 8.8; Guzong 10.9; Guzong 12.9


- Phân loại theo vật liệu chế tạo

• Guzong làm bằng thép cacbon, thép hợp kim: CT3, C45, SS400
• Guzong làm bằng thép không gỉ: Guzong inox 201, Guzong inox 304, Guzong inox 316


- Phân loại theo phương pháp xử lý bề mặt:

• Guzong mạ kẽm điện phân: Guzong có lớp mạ kẽm dày 15-25 micromet
• Guzong mạ kẽm nhúng nóng: Với lớp mạ dày khoảng 50 micromet


>>> Xem thêm: Ty giằng xà gồ d12 chịu tải bao nhiêu?

3. Bảng thông số kỹ thuật Guzong phổ biến nhất

Hiện nay để đáp ứng những nhu cầu thi công khác nhau, ty giằng xà gồ được sản xuất với đa dạng kích thước, độ bền và phương pháp xử lý bề mặt.

Cụ thể về những kích thước phổ biến của Guzong, mời bạn đọc tìm hiểu thêm qua bảng:

THÔNG SỐ KỸ THUẬT GUZONG/TY GIẰNG XÀ GỒ

>>> Ngoài Guzong, ty ren inox cũng là một phụ kiện không thể thiếu trong hạng mục thi công mái giằng, treo ống,.. Tìm hiểu về các loại kích thước ty ren này tại:
https://thinhphatict.com/kich-thuoc-ty-ren-inox-duoc-su-dung-nhieu-nhat

4. Guzong chất lượng - giá tốt tại nhà máy

Với hệ thống máy tiện ren công suất lớn, Thịnh Phát hiện đang nhận gia công số lượng lớn các loại ty giằng xà gồ/ty ren hai đầu/guzong, đảm bảo đồng đều chất lượng, chịu tải trọng tốt, dễ dàng lắp ghép với các chi tiết trong thi công.

Đặc điểm cấu tạo của Guzong/ty giằng xà gồ Thịnh Phát:

• Vật liệu sản xuất: Thép/inox
• Tiêu chuẩn sản xuất: TCVN 1916:1995 và ISO 9001:2015
• Xử lý bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng
• Kích thước đa dạng: Đường kính ren từ M6-M30, bước ren từ 1.0-3.0mm, chiều dài 1-3m

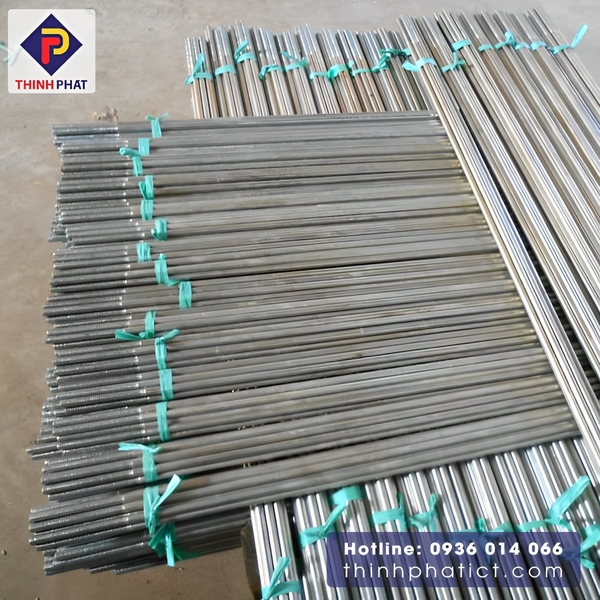

Ty giằng xà gồ tại kho Thịnh Phát

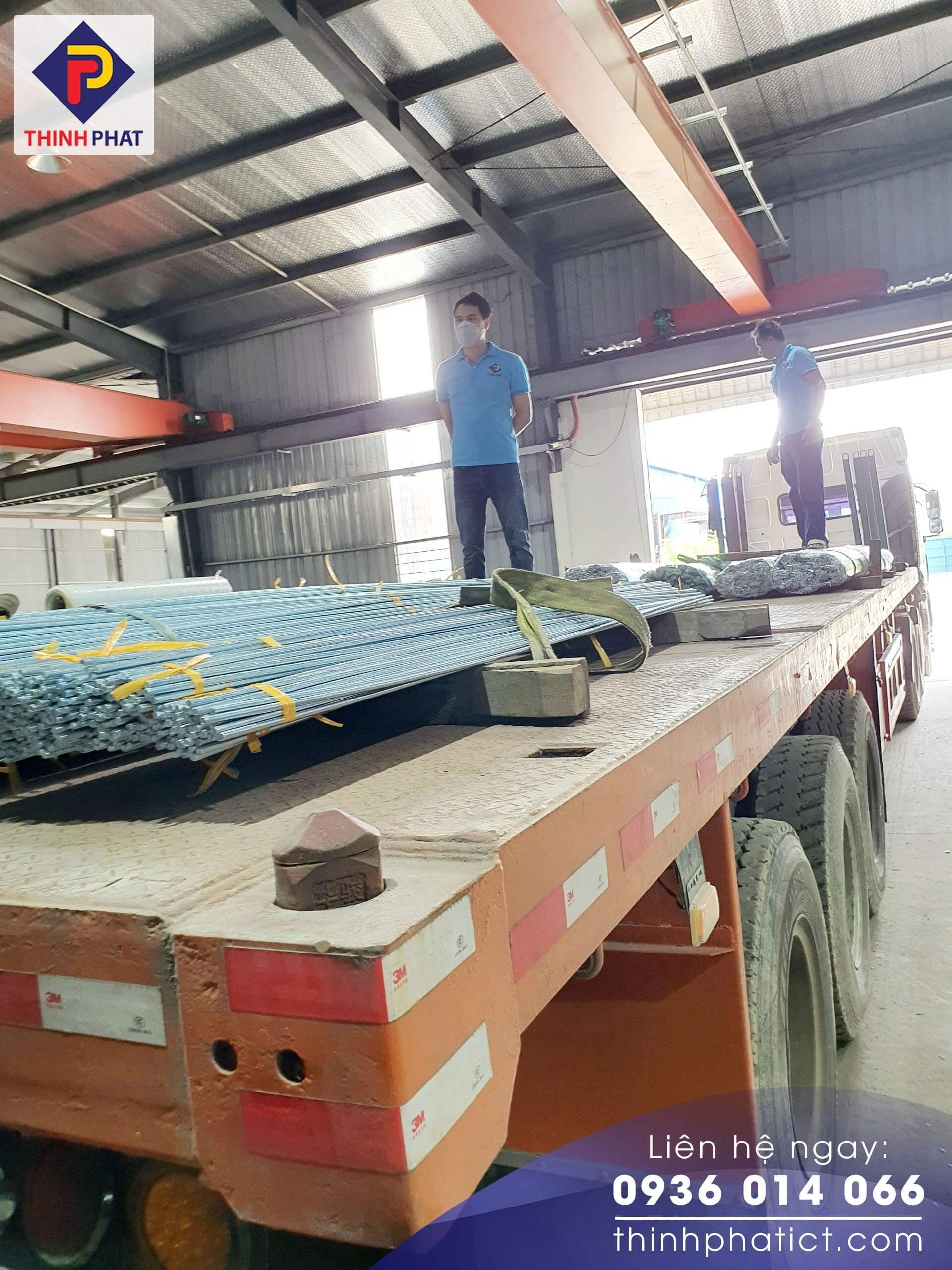

Xuất kho đơn hàng ty giằng tại Thịnh Phát


Hệ thống máy tiện ren - gia công ty giằng xà gồ

Tại Thịnh Phát, bạn có thể tìm kiếm đầy đủ các loại vật tư phụ như thanh ty ren, guzong, đai treo, kẹp treo, bulong đai ốc,... với đa dạng kích thước và chủng loại, đảm bảo giá cả cạnh tranh nhất thị trường.

Quý khách hàng có nhu cầu báo giá các loại ty ren, ty giằng xà gồ trên toàn quốc, vui lòng liên hệ tới Thịnh Phát theo thông tin sau đây để được hỗ trợ nhanh nhất:
