Danh sách 6 loại đai treo ống được sử dụng phổ biến

Đai treo ống là gì?

Đai treo ống nước Thịnh Phát là loại vật tư phụ trợ cho thi công xây dựng, hệ thống đường ống. Đai treo được gia công theo kích thước tiêu chuẩn của đường kính ống. Một đầu được gắn bu lông để cố định với vật bám giữ đai treo giúp đường ống được an toàn. Các hạng mục thi công với đai treo ống gồm: Thi công hệ thống đường ống nước, thi công hệ thống đường ống dẫn khí, ống cứu hỏa, phòng cháy chữa cháy, điều hòa thông gió.

Kích thước của đường ống thông thường được gia công từ 15A-400A, tương ứng với nó là kích thước của đai treo ống. Tùy vào mục đích sử dụng mà các kỹ sư hoặc người tiêu dùng có thể lựa chọn những kích thước khác nhau cho đường ống để tránh lãng phí hoặc quá nhỏ không đủ sức chống chịu.

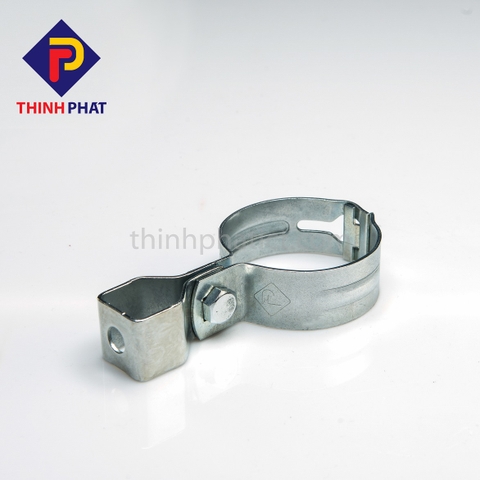

dai-treo-ong-nuoc
Ứng dụng của đai treo ống trong hệ thống dẫn nước

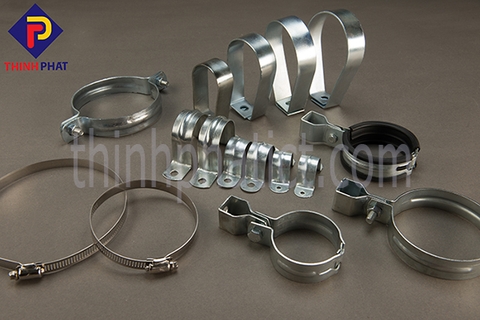

các loại đai treo thịnh phát

Các loại đai treo Thịnh Phát



Hầu hết tất cả các loại đai treo ống đều được chế tạo từ tôn hoa, thép cacbon, inox. Những loại vật liệu này có đặc điểm bóng mịn, có khả năng chịu lực tốt và chịu được những ảnh hưởng của thời tiết, khí hậu nhất là điều kiện khí hậu nhiệt đới gió mùa ở Việt Nam. Bề mặt được mạ điện phân tăng tính thẩm mỹ và chống gỉ ở mức tốt nhất cho đai treo.

Với công nghệ máy móc hiện đại tại Thịnh Phát, sản lượng đai treo sản xuất ra có thể đạt tối đa là 100.000 cái/ ngày, cung cấp số lượng lớn cho dự án, công trình lớn nhỏ trên khắp cả nước. Nếu bạn là người thích coi các video, hãy click tại đây để tham khảo thêm nhiều thông tin thú vị nhé:

>>> XEM BÁO GIÁ ĐAI TREO ỐNG NƯỚC THỊNH PHÁT 2023, TẠI ĐÂY

Phân loại đai treo ống

1. Đai treo ống (Pipe Hanger)

Đai treo ống loại thông thường còn được gọi là cùm treo, quang treo ống, đây là loại đai treo ống nước, quang treo được sử dụng phổ biến nhất trong số tất cả các loại đai treo bởi khá dễ thi công, an toàn... Thường dùng để treo ống theo cách thức nằm ngang và kết hợp cùng với ty ren hoặc kẹp xà gồ để tạo nên một hệ treo, loại ty ren sử dụng với đai treo thường là ren M8 hoặc ren M10.

- Vật liệu: Thép CT3, SS400,…

- Kích thước: Từ 15A đến 400A

- Xử lí bề mặt: Mạ kẽm điện phân

- Màu sắc: Trắng

đai treo ống 1

Đai treo ống  có logo Thịnh Phát

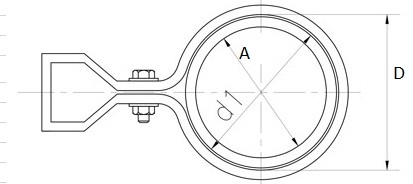

ban-ve-ki-thuat-dai-treo-ong
Bản vẽ kỹ thuật đai treo ống Thịnh Phát

Bảng Thông số kĩ thuật đai treo ống (Bảng kích thước này sẽ được sử dụng cho hầu hết các loại đai treo ống phổ biến)

Mã sản phẩm

Size

(Inch)



Đường kính trong của  ống

(A/DN)



Đường kính ngoài của ống

(D)

Bản rộng

Đ dày

Chiều cao

DTO15

½”

15

21

25

1.0-1.4

80

DTO20

¾”

20

28

25

1.0-1.4

90

DTO25

1”

25

34

25

1.0-1.4

95

DTO32

1 ¼”

32

43

25

1.0-1.4

105

DTO40

1 ½”

40

48

25

1.0-1.4

110

DTO50

2”

50

60

25

1.2-1.6

120

DTO65

2 ½”

65

76

25

1.2-1.6

135

DTO80

3”

80

90

25

1.2-1.6

155

DTO100

4”

100

114

25

1.2-1.6

175

DTO125

5”

125

133

25

≥2.0

210

DTO150

6”

150

169

25

≥2.0

245

DTO200

8”

200

219

25

≥2.0

285

DTO250

10”

250

275

25

≥2.0

355

DTO300

12”

300

325

25

≥2.0

400


>>> Xem thêm: Các loại đai treo ống dùng trong thi công đường ống nước

2. Đai treo gắn ecu (Pipe Hanger with Hexagon Nut)

Đai treo gắn ecu có đặc điểm tương tự đai treo ống nước, tuy nhiên phụ kiện đi kèm là ecu được gắn liền vào tai của đai treo với kích thước lỗ chỡ M10 hoặc M12.

Thông số kĩ thuật Đai treo gắn ecu:

- Vật liệu: Thép CT3, SS400…

- Xử lí bề mặt: Mạ kẽm điện phân

- Màu sắc: Trắng

- Đường kính ngoài ( External Diameter): D21-D275

- Đường kính trong (Interal Diameter) 15A-250A

- Bản rộng: 25-30mm

- Độ dày: 1.4-3.0

- Chiều cao: 80-355 mm (tùy theo từng đường kính ống)

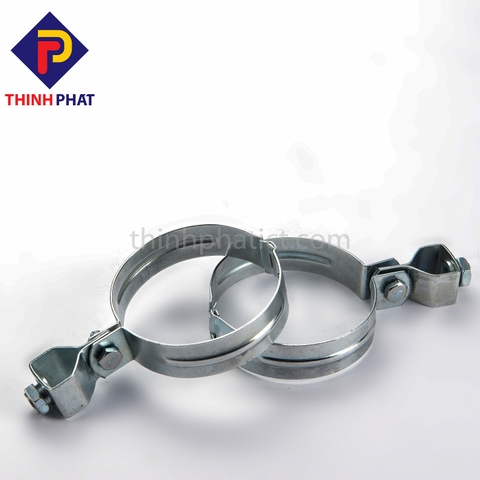

đai treo ống 2

Đai treo gắn ecu được sản xuất bởi công ty Thịnh Phát

3. Đai đu đủ/đai quả bí (Sprinkler clamp)

Do có dạng hình quả bí nên đai treo ống loại này được gọi là "Đai treo quả bí" lắp đặt cho các loại đường ống ngang, có thanh ren M8/M10 đỡ đai treo tại 1 vị trí. Loại đai treo này được dùng khá phổ biến nhờ vào tính ứng dụng cao.

Thông số kĩ thuật :

- Vật liệu: Thép CT3, SS400

- Xử lí bề mặt: Mạ kẽm điện phân

- Màu sắc: Trắng

- Đường kính ngoài (External Diameter): D21-D275

- Đường kính trong (Interal Diameter) 15A-250A

- Bản rộng: 25mm

- Độ dày: 1.4-3.0 mm

đai quả bí



Đai treo quả bí/ đai treo đu đủ Thịnh Phát

4. Đai Omega

Đai Omega chuyên dùng thi công các loại ống nằm ngang khi ống được đặt trên một mặt phẳng, nửa còn lại dùng đai Omega để cố định ống.

Thông số kĩ thuật:

Vật liệu: Thép CT3, SS400…

Xử lí bề mặt: Mạ kẽm điện phân

- Màu sắc: Trắng

- Đường kính ngoài (External Diameter): D21-D275

- Đường kính trong (Interal Diameter) 15A-250A

- Bản rộng: 25mm-30mm

- Độ dày: 1.4-3.0 mm

đai ô me ga

Đai Omega sản xuất tại nhà máy Thịnh Phát

>>> Xem thêm: Nhận biết các loại đai treo ống

5. Đai hai nửa

Thông số kĩ thuật:

- Vật liệu: Thép CT3, SS400…

- Xử lí bề mặt: Mạ kẽm điện phân

- Màu sắc: Trắng

- Đường kính ngoài (External Diameter): D21-D275

- Đường kính trong (Interal Diameter): 15A-250A

- Bản rộng: 25mm-30mm



đai hai nửa

Đai hai nửa Thịnh Phát

6. Đai xiết inox

Đai xiết inox (Tên tiếng anh: Hose clamps) còn được gọi bởi nhiều tên gọi khác nhau: như Đai cổ dê, xiết cổ dê, đai xiết...

Thông số kĩ thuật:

- Vật liệu: Inox 201, inox 304

- Màu sắc: Trắng

- Bản rộng: 12.7mm

- Đường kính: 10-305mm

dai-xiet-inox

Đai xiết inox

Ứng dụng của đai treo ống nước

Các loại đai treo ống thường được sử dụng cho hệ thống điều hòa thông gió, phòng cháy chữa cháy, đường ống nước trong các tòa nhà, khu chung cư, trung tâm thương mại.

Các vật tư đi kèm không thể thiếu trong một hệ thống đường ống hoàn chỉnh gồm: Đai treo ống nước, thanh ty ren chịu lực Thịnh Phát , kẹp xà gồ treo ty, ecu, thanh unistrut

Đai treo ống nước theo dây chuyền công nghệ hiện đại, tăng năng suất và sản lượng giúp hạ giá thành. Tất cả các sản phẩm đai treo đều có giấy kiểm định chất lượng của Cục đo lường chất lượng. Qúy khách hàng có thể hoàn toàn yên tâm về các sản phẩm của Thịnh Phát.

>>> Xem thêm video: Danh sách 6 loại đai treo ống được ưa chuộng nhất hiện nay

Phương pháp thi công với các loại đai treo ống

- Thi công dạng đường ống đứng: Tức là có một mặt phẳng sẽ được dùng làm điểm tựa cho ống, đia treo sẽ có tác dụng giữ cho ống được bám chặt vào bề mặt đó. Loại đai treo được sử dụng ở phương pháp này thường là: Đai Omega, đai hai nửa.

- Thi công dạng đường ống ngang: Khi không có mặt phẳng để làm điểm tựa, ống sẽ được đỡ trong không gian với 1 hệ treo gồm ty ren và các loại đai treo như: đai treo ống, đai treo gắn ecu, đai treo quả bí.

- Giữ ống nhưng không thể treo: Đai xiết là loại đai treo dùng để giữ ống nhưng không thể treo tại các vị trí trên cao. Loại đai này là trường hợp riêng khi nó chủ yếu được sử dụng để xiết ống gió, ống dẫn khí,...


Cách nhận biết đai treo ống Thịnh Phát

Do nhu cầu sử dụng đai treo ống cho "giao thông đường ống" tăng mạnh trong những năm gần đây, vậy nên nhiều cơ sở sản xuất, đơn vị, tổ chức đã cho ra thị trường các sản phẩm đai treo để chạy đua theo lợi nhuận. Tuy nhiên, cũng giống như các loại vật tư kim khí phụ trợ khác, đai treo cũng có tiêu chuẩn kĩ thuật riêng để đảm bảo chất lượng cho dự án. Khách hàng cần đánh giá thật kĩ sản phẩm trước khi đưa ra lựa chọn mua hàng.

Để tránh nhầm lẫn với các loại đai treo thông thường, quý khách hàng cần lưu ý đai treo Thịnh Phát có những đặc điểm sau:

- Cạnh phần tai của đai treo có dập nổi logo Thịnh Phát.

- Tất cả các sản phẩm không có logo đều không phải Thịnh Phát sản xuất!

- Sản phẩm có giấy chứng nhận Quatest của Tổng cục Đo lường chất lượng Việt Nam.

dai treo gắn logo Thịnh Phát
Đai treo ống được dập chìm logo Thịnh Phát

>>> Địa chỉ xem mẫu và đặt hàng

Nếu bạn cần được tư vấn về giá đai treo ống có thể liên hệ theo số hotline của chúng tôi 0936 014 066

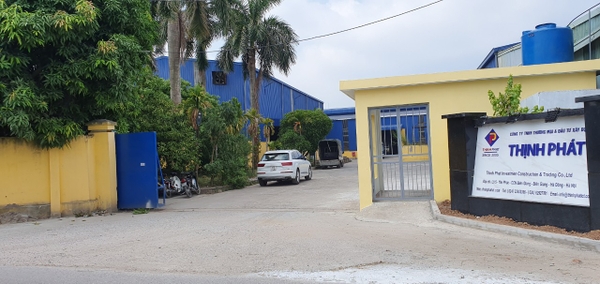

Nhà máy Thịnh Phát với diện tích gần 10,000m2 tại Hà Đông
