Trọng lượng thép hình là một trong những đặc điểm thể hiện chất lượng của thanh thép. Một thanh thép tốt, được sản xuất từ vật liệu và quy trình đạt chuẩn sẽ có trọng lượng và các thông số kỹ thuật đúng với tiêu chuẩn kỹ thuật. Vậy tính trọng lượng thép hình bằng cách nào, cùng tìm hiểu ngay công thức qua bài viết sau đây.
1. Đặc điểm các loại thép hình phổ biến
Với đặc điểm và kết cấu có khả năng chịu tải trọng tốt và bền bỉ cùng năm tháng, thép hình được ứng dụng chủ yếu để làm các khung nhà thép tiền chế và những kết cấu chịu lực trong các ngành như cơ khí, xây dựng, năng lượng chế tạo và các chi tiết trong ngành y tế, nội thất,...
Để đáp ứng nhu cầu thi công ở nhiều vị trí và yêu cầu lắp đặt khác nhau, hiện nay thép hình được sản xuất với nhiều hình dáng như thép hình chữ U, I, H, V, L,...
Đặc điểm chung của các loại thép hình:
- Sản xuất từ vật liệu thép bền bỉ
- Phân loại theo phương pháp gia công: Thép hình chấn, thép hình đúc
- Xử lý bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng, sơn tĩnh điện
- Thiết kế: Không đột lỗ, đột lỗ 1 cạnh, 2 cạnh, 3 cạnh

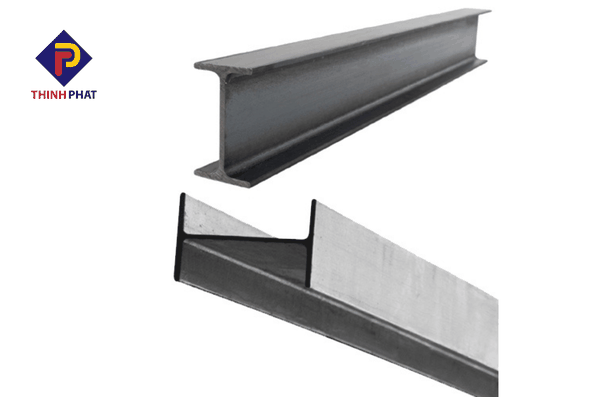

Thép hình I đúc
Thép hình chữ V đột lỗ 2 cạnh

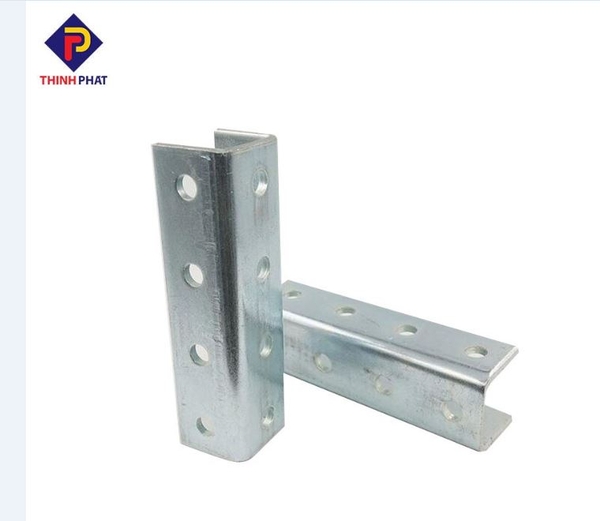

Théo hình U chấn đột lỗ
Ưu điểm của thép hình:
- Có khả năng chịu lực tốt, độ bền cao, đáp ứng tốt yêu cầu thi công với cả các công trình hạng nặng
- Được sản xuất với nhiều hình dáng khác nhau, thép hình có tính linh hoạt hơn trong thi công lắp đặt, tăng tính thẩm mỹ và sự đa dạng trong thiết kế
- Lớp xử lý bề mặt giúp gia tăng khả năng chống chịu và làm việc trong các môi trường khác nhau, kể cả môi trường khắc nghiệt
- Kết cấu chắc chắn và rất bền bỉ nên thép hình có thể tái sử dụng lại sau khi lắp đặt giúp tiết kiệm một khoản lớn chi phí
- Dễ dàng lắp đặt thi công, dễ dàng sửa chữa và bảo trì, tiết kiệm chi phí nhân công,...
>>> Xem thêm: 4 loại thép hình được sử dụng nhiều nhất
2. Công thức tính trọng lượng thép hình
Việc tính toán trọng lượng thép hình rất quan trọng, đặc biệt với những công trình yêu cầu nghiệm thu. Trọng lượng thép hình đúng và đủ thể hiện chất lượng thanh thép, đảm bảo chắc chắn, an toàn trong thi công lắp đặt.
Để tính toán chính xác trọng lượng thép hình V, thép hình H,I,U,... người ta sử dụng công thức sau đây:
P = 7850 x L x A
Trong đó:
- P: Trọng lượng thép hình
- 7850: trọng lượng riêng của thép (kg/m3)
- L: Chiều dài của thanh thép hình (m)
- A: Diện tích mặt cắt ngang phụ thuộc vào hình dáng và các kích thước của thanh thép (m2)
Cách tính trọng lượng các loại thép hình phổ biến
CHÚ Ý: Mặc dù trọng lượng riêng và khối lượng riêng có giá trị khác nhau, nhưng trên thực tế thì người ta quy định rằng trọng lượng thép chính là khối lượng thép trong xây dựng.
Với công thức trên, ta có thể tính được trọng lượng, khối lượng của bất kỳ loại thép hình nào nếu có các kích thước chi tiết dựa theo hình dáng của nó.
>>> Xem thêm: Nhà máy gia công thép hình số lượng lớn - Giá tốt tận xưởng
3.Tính trọng lượng các loại thép hình phổ biến nhất
3.1. Tính trọng lượng thép hình H, I
Ta có công thức tính trọng lượng thép hình H, I trên 1m chiều dài là:
P = 7850 x Diện tích mặt cắt ngang (kg/m)
Diện tích mặt ngang = [t1(H – 2t2) + 2Bt2 + 0,858r^2] / 100 (cm2)
Bản vẽ kỹ thuật thép hình chữ H
Trong đó:
- P: Trọng lượng thép hình (kg/m)
- H: Chiều cao của thép hình H
- B: Bề rộng cánh
- t1: Độ dày thân thép
- t2: Độ dày cánh
- r: Bán kính lượn góc trong thép
- 7850: Trọng lượng riêng của thép
- 0.858r^2: Diện tích 4 góc uốn cong trên thanh thép (= 4r^2 - π r^2)
Ví dụ: Với thanh thép hình chữ H 100x100, dài 1 mét, t1=6, t2=8, r=10
Ta có công thức tính khối lượng thép hình H:
P = 7850 x 1 x [6x(100 – 2x8) + 2x100x8 + 0,858x10^2] /100^3= 17.2 (kg/m)
Tương tự đối với thép hình I, bạn cũng có thể sử dụng công thức trên để tính trọng lượng thép hình nếu chúng có cùng đặc điểm thiết kế.
3.2. Tính trọng lượng thép hình V
Ta có công thức tính trọng lượng thép hình V với chiều dài 1 mét là:
P = 7850 x Diện tích mặt cắt ngang (kg/m)
Diện tích mặt ngang = [Ht + (H-t)t + (0.858r^2)/4] / 100 (cm2)

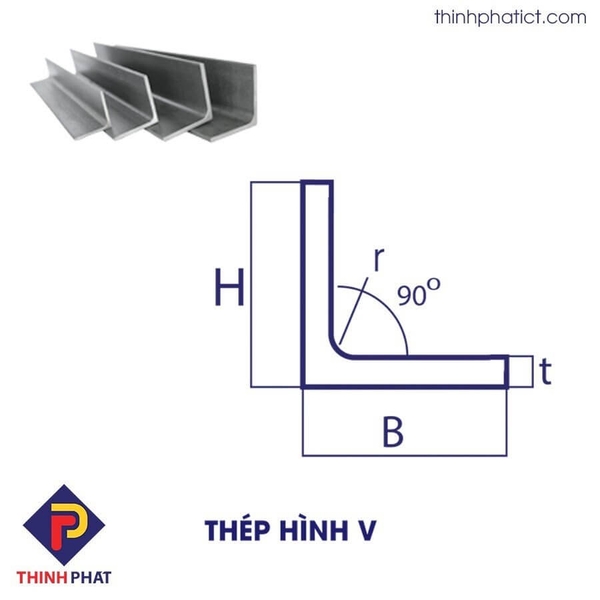

Bản vẽ kỹ thuật thép hình chữ V
Trong đó:
- P: Trọng lượng thép hình (kg/m)
- H: Chiều cao của thép hình H
- B: Bề rộng cánh
- t: Độ dày thanh thép
- r: Bán kính lượn góc trong thép
- 7850: Trọng lượng riêng của thép
- (0.858r^2)/4: Diện tích 1 góc uốn cong trên thanh thép
Ví dụ: Thép hình V đều hai cạnh có kích thước 125x125, dài 10m, dày 10mm, bán kính uốn cong 13mm
Trọng lượng thép hình V có giá trị:
P = 7850 x 10 x [125x10 + 10x(125-10) + (0.858x13^2)/4] /100^3 = 19,1 kg
3.3. Tính trọng lượng thép hình U
Cũng tương tự đối với các loại thép hình trên, ta có công thức tính thép hình chữ U như sau:
P = 7850 x Diện tích mặt cắt ngang (kg/m)
Diện tích mặt ngang = [Ht + 2(B-t)t + (0.858r^2)/2] / 100 (cm2)

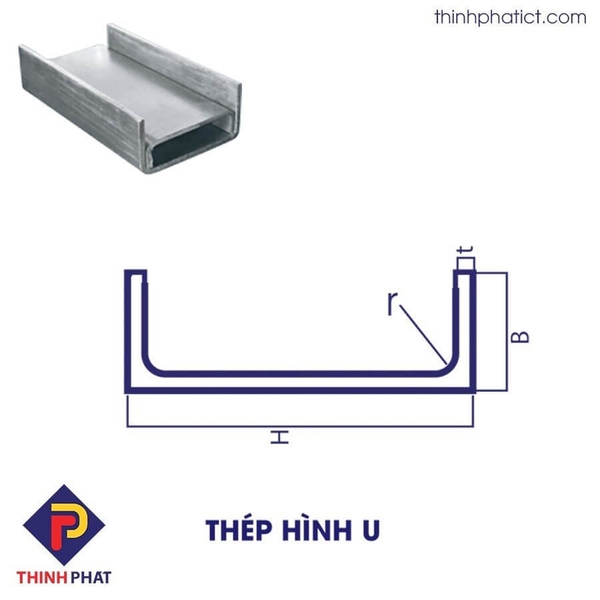

Bản vẽ kỹ thuật thép hình chữ U
Trong đó:
- P: Trọng lượng thép hình (kg/m)
- H: Chiều cao của thép hình H
- B: Bề rộng cánh
- t: Độ dày thanh thép
- r: Bán kính lượn góc trong thép
- 7850: Trọng lượng riêng của thép
- (0.858r^2)/2: Diện tích 2 góc uốn cong trên thanh thép
Ví dụ: Thép hình U có kích thước 160x64, dài 1m, dày 8mm, bán kính uốn cong 8mm
Trọng lượng thép hình V có giá trị:
P = 7850 x 1 x [160x8 + 2x(64-8)x8 + (0.858x8^2)/2] /100^3 = 17.3 kg
Cũng tương tự đối với các loại thép hình khác, để tính được trọng lượng thanh thép, yếu tố quan trọng nhất là việc tính diện tích mặt cắt ngang của chúng. Dựa vào các thông số chi tiết, với kích thước có sẵn, quá trình tính toán sẽ diễn ra nhanh chóng và chính xác hơn.
4. Thép hình đạt chuẩn chất lượng tại Thịnh Phát
Việc lựa chọn những thanh thép đạt tiêu chuẩn là cực kỳ quan trọng, thép hình đủ trọng lượng cho biết chất lượng của thanh thép đó, đảm bảo đủ chắc chắn, an toàn và hiệu quả trong thi công lắp đặt.
Với quy trình và dây chuyền sản xuất hiện đại, Thịnh Phát hiện đang sản xuất và cung ứng cho thị trường số lượng lớn thép hình, đa dạng mẫu mã, đáp ứng tối đa nhu cầu thi công cho các dự án lớn nhỏ trên toàn quốc.
- Sản xuất đa dạng: Thép hình chấn (thép hình U,V), thép hình đúc (thép hình U, V, I, H)
- Chiều cao thân từ 100-900mm, chiều rộng từ 50-400mm, chiều dài từ 6-12m
- Được chế tạo từ mác thép tiêu chuẩn, bền bỉ
- Xử lý bề mặt với lớp mạ kẽm điện phân, mạ kẽm nhúng nóng
- Đạt tiêu chuẩn hệ thống quản lý chất lượng ISO 9001:2015
Thép hình Thịnh Phát nhận gia công theo yêu cầu, đảm bảo đủ kích thước, trọng lượng, chịu tải trọng tốt và bền bỉ cùng năm tháng.
Gia công thép hình Thịnh Phát - Giá tốt nhất
Thép hình V đột lỗ tại kho hàng Thịnh Phát
Thép hình chữ H Thịnh Phát

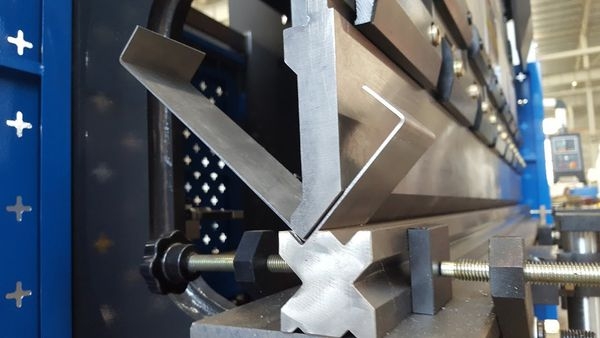

Máy chấn gấp thép hình tại Thịnh Phát
Máy laser cắt, đột lỗ thép hình
Ngoài các sản phẩm thép hình chữ U, V, I, H,... Thịnh Phát còn sản xuất và cung ứng các loại vật tư phụ khác như thanh Unistrut, ty ren, đai treo, kẹp treo, bulong, đai ốc,... Khách hàng hoàn toàn có thể mua được những sản phẩm vừa chất lượng mà giá thành lại cực kỳ cạnh tranh.
>>> Xem thông tin chi tiết các sản phẩm Thịnh Phát tại Catalouge: https://bit.ly/3I7p7LX
Trên đây chúng tôi đã tổng hợp cách tính trọng lượng của các loại thép hình phổ biến nhất hiện nay, bạn đọc có thể áp dụng ngay để tính toán, nghiệm thu cũng như kiểm tra chất lượng đầu vào thép hình cho dự án của mình.
