Gối đỡ ống PU Foam là vật tư bảo ôn quan trọng được dùng để lắp đặt tại vị trí support đường ống hệ thống điện lạnh trung tâm, đường ống chiller, hệ thống cấp đông, ống dẫn công nghiệp,... Với vai trò quan trọng, gối PU Foam cần được lắp đặt đúng vị trí, đúng tiêu chuẩn theo yêu cầu của từng hệ thống. Dưới đây Thịnh Phát sẽ hướng dẫn bạn cách lắp đặt gối Foam và những lưu ý quan trọng trong thi công, cùng tìm thêm ngay qua bài viết dưới đây.
1. Cấu tạo và phân loại gối đỡ ống PU Foam
Gối PU Foam là loại gối đỡ ống, thuộc nhóm vật liệu bảo ôn có chức năng bảo vệ, cách nhiệt đường ống dẫn với hệ giá đỡ.
Gối Foam có cấu tạo dạng bọt khí nén rất đặc biệt, kết cấu rắn chắc, trọng lượng nhẹ nhưng có khả năng chịu lực nén và cách nhiệt rất tốt.
Hiện nay gối PU Foam được sản xuất với hai loại chính là:
- Gối PU Foam đế tròn
- Gối PU Foam đế vuông

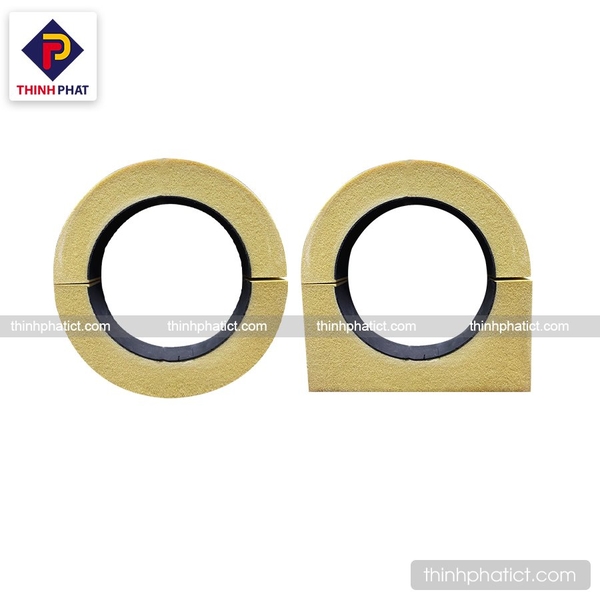

Gối PU Foam đế tròn - Gối PU Foam đế vuông
Tuy có thiết kế khác nhau nhưng hai loại gối Foam đều có những đặc điểm kỹ thuật chung, cụ thể:
- Được chế tạo từ vật liệu Polyurethane Foam
- Tỷ lệ trọng từ 150-200kg/m³
- Nhiệt độ làm việc từ (-80)°C - (+150)°C
- Hệ số dẫn nhiệt <0.034 W/mK at 24°C
- Cấp độ chống cháy mức B2
- Hệ số hấp thụ nước ngâm 24h <10% trọng lượng
Gối đỡ PU Foam có cấu tạo rất đơn giản, gồm hai nửa âm dương kết hợp nên có thể lắp đặt rất dễ dàng. Và để đáp ứng nhu cầu thi công cho các loại đường ống khác nhau, gối Foam được sản xuất với đa dạng kích thước từ 15A-450A và độ dày theo yêu cầu.
>>> Xem thêm: Gối PU Foam có mấy loại?
2. Cách lắp đặt gối đỡ ống PU Foam
- Vị trí lắp đặt:
Gối PU Foam được ứng dụng tại các điểm cần support đường ống, vị trí tiếp điểm giữa giá đỡ và ống dẫn để ngăn ngừa các hiện tượng cầu nhiệt, gây đọng sương hay thất thoát nhiệt có thể xảy ra.
- Phụ kiện lắp đặt:
Cố định gối PU Foam với các đường ống cần đến sự hỗ trợ của hệ treo ty ren và các phụ kiện như Ula, đai treo, ecu/đai ốc, long đen,... Tùy vào vị trí lắp đặt và loại đường ống mà người thi công sẽ cần các phụ kiện khác nhau.
- Các bước lắp đặt:
Trước khi lắp đặt các kỹ sư cơ điện cần lựa chọn loại gối đỡ ống và các phụ kiện phù hợp với đường ống của công trình.
- Bước 1: Người thợ cần xác định và đánh dấu tại các vị trí cần nâng đỡ trên đường ống dẫn.
- Bước 2: Tiến hành đặt đường ống chính cần cách nhiệt lên phần nửa dưới của gối PU Foam sao cho phần gối này ôm trọn vào đường ống.
- Bước 3: Lắp nốt phần còn lại của gối Foam lên trên đường ống, đảm bảo hai nửa ôm khít vào nhau và vừa với kích thước đường ống.
- Bước 4: Dùng các phụ kiện như cùm Ula hoặc đai treo để cố định gối PU Foam và đường ống một cách chắc chắn.

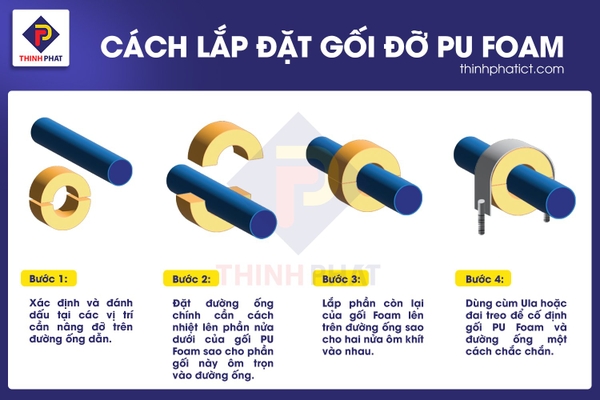

Hướng dẫn lắp đặt gối đỡ ống PU Foam
3. Lưu ý khi lựa chọn và lắp đặt gối PU Foam
- Cần lựa chọn đúng loại gối đỡ ống PU Foam cho hệ thống
Gối PU Foam có hai loại là dạng đế tròn và đế vuông, tùy theo nhu cầu sử dụng mà các kỹ sư sẽ lựa chọn sản phẩm thích hợp. Gối PU Foam đạt chất lượng và đúng tiêu chuẩn kỹ thuật sẽ đảm bảo cho hệ thống ống dẫn được cố định chắc chắn, an toàn trong sử dụng. Dưới đây là một số lưu ý có thể hữu ích cho bạn khi lựa chọn gối PU Foam, cụ thể:
- Đường kính trong của gối Foam được chọn phải bằng với đường kính ngoài của ống dẫn cần bảo ôn
- Chiều cao của gối phải phù hợp với khoảng trống lắp đặt hoặc theo yêu cầu của bản vẽ thiết kế
- Độ dày, độ cứng của gối PU Foam lựa chọn cần phụ thuộc vào yêu cầu cách nhiệt và chịu lực của hệ thống
- Nếu vị trí lắp đặt yêu cầu cao hơn về độ chống thấm, đơn vị thi công có thể yêu cầu nhà sản xuất trang bị thêm lớp gioăng chống nước cho gối Pu Foam,...
- Lắp đặt gối đỡ ống PU Foam với phụ kiện phù hợp
- Nếu gối Foam được lắp đặt tại vị trí tiếp điểm giữa giá đỡ và đường ống, người ta sẽ chỉ cần cố định chúng lại với nhau bằng cùm Ula rất nhanh chóng và đơn giản.
- Còn nếu tại vị trí không có giá đỡ, cần đến sự hỗ trợ của ty ren, nở đóng, thông thường loại đai treo hai nửa sẽ là phụ kiện phù hợp nhất.
- Bên cạnh đó, với hai loại gối đỡ ống PU Foam đế vuông và đế tròn, phụ kiện lắp đặt cũng có sự khác biệt. Cụ thể với gối Foam đế vuông ta chỉ nên sử dụng cùm Ula có kích thước tương ứng để cố định, không nên dùng đai treo dạng tròn vì chúng không thể ôm trọn đường ống. Trong khi đó, gối Pu Foam đế tròn có thể sử dụng cả hai loại phụ kiện để cố định, tuy nhiên người ta thường ưu tiên sử dụng đai treo hai nửa hơn
Gối PU Foam đế vuông lắp đặt phù hợp nhất với phụ kiện cùm Ula
>>> Xem thêm: Tại sao nên dùng gối đỡ PU Foam thay cho gối gỗ hoặc gối sắt?
- Lưu ý trong quá trình lắp đặt:
Khi lắp đặt gối đỡ ống PU Foam cần lưu ý đánh dấu để biết chính xác vị trí cần lắp đặt gối đỡ, đảm bảo khoảng cách gối đỡ phù hợp. Quá trình thi công nên tác nên tác dụng lực vừa đủ tránh làm hư hại kết cấu gối PU Foam và đường ống công trình.
Sau khi hoàn thiện nên kiểm tra lại toàn bộ hệ thống, nếu phát hiện ra lỗi cần có biện pháp khắc phục và sửa chữa kịp thời trước khi đưa vào sử dụng.
Tuy là vật tư phụ nhưng gối đỡ ống PU Foam có vai trò rất lớn đối với sự an toàn của toàn bộ hệ thống lạnh trung tâm, đường ống chiller, ống cấp đông, cấp lạnh,... tại các nhà xưởng, khu công nghiệp,... Trên đây Thịnh Phát đã tổng hợp các thông tin quan trọng và những lưu ý khi lựa chọn và lắp đặt gối đỡ ống PU Foam, hy vọng bài viết hữu ích dành cho bạn.

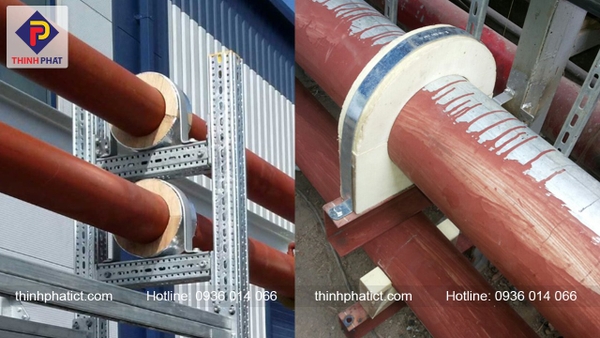

Gối PU Foam được lắp đặt vừa vặn và ôm chặt lấy đường ống dẫn
>> Và nếu bạn đang tìm kiếm sản phẩm gối PU Foam chất lượng được sản xuất tại đơn vị uy tín, bạn có thể dành thời gian tham khảo thêm tại đây.
- Bao gồm gối Foam đế tròn và gối Foam đế vuông
- Kết cấu rắn chắc, chịu lực, cách nhiệt, chống thấm nước tốt
- Trọng lượng nhẹ, dễ dàng lắp đặt và thay thế
Các sản phẩm được sản xuất trực tiếp tại nhà máy theo yêu cầu của khách hàng với đa dạng kích thước:
- Đường kính trong từ 15A - 450A
- Độ dày vật liệu từ 25 - 60mm
- Bản rộng gối Foam từ 40 - 50mm

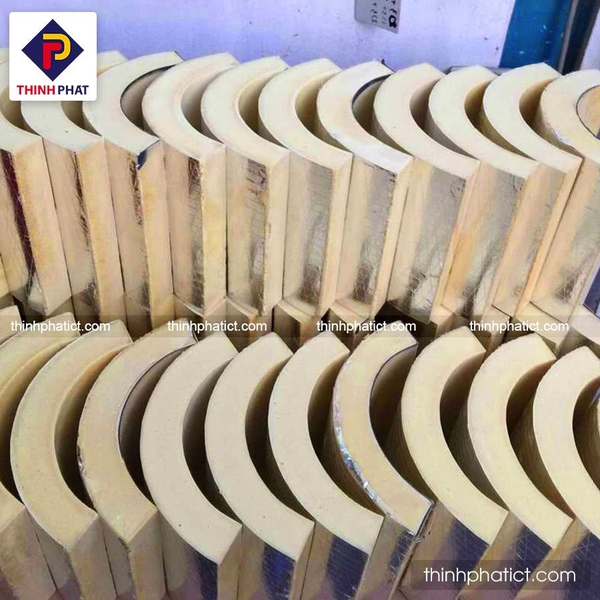

Các loại gối đỡ ống Pu Foam Thịnh Phát

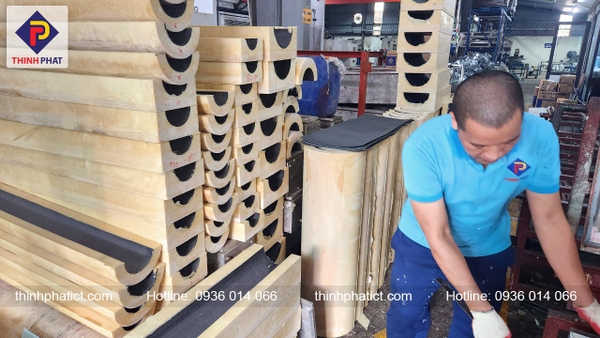

Gối Foam được sản xuất trực tiếp tại nhà máy Thịnh Phát
Đơn hàng gối Pu Foam đế tròn cho khách hàng
Gối PU Foam sẽ được đóng gói bao bì cẩn thận trước khi xuất kho
Gối PU Foam Thịnh Phát không chỉ đảm bảo chất lượng tối ưu mà còn được cung ứng với MỨC GIÁ GỐC TẬN XƯỞNG.
