Bảng tra kích thước ren trên thanh ren

Đối với những kết nối ren ví dụ: kết nối giữa các thanh ren bằng ống ren, giữa ê cu và bu lông,.. Thì đều yêu cầu các thành phần kết nối phải tương thích nhau về kích thước ren.

Trên thế giới có nhiều chuẩn ren khác nhau và mỗi chuẩn ren sẽ có các đặc điểm đặc trưng riêng mà khi chúng ta không để ý tới thì rất dễ dẫn tới trường hợp lệch nhau về chuẩn ren và không lắp đặt được.

Tại Việt Nam, chúng ta thường sử dụng chuẩn ren hệ mét cho các chi tiết ren nhưng trên thực tế các sản phẩm mang ren nhập ngoại thường được làm theo chuẩn ren hệ inch và theo các tiêu chuẩn riêng.

Vì vậy, cần thiết phải có một bảng tra kích thước ren để chuyển đổi giữa các chuẩn ren trên thế giới sang ren hệ mét để thuận tiện trong việc tra cứu.

Tham khảo video các loại bước ren của ty ren

1. Giới thiệu về ren hệ mét

Ren hệ mét là kiểu ren được dùng phổ biến tại Việt Nam và nhiều quốc gia khác trên thế giới. Đây là loại ren sử dụng profile ren có góc ở đỉnh là 60 độ và tính bước ren bằng đơn vị đo mm, thay vì tính số vòng ren trên 1 inch chiều dài như hệ ren Anh.

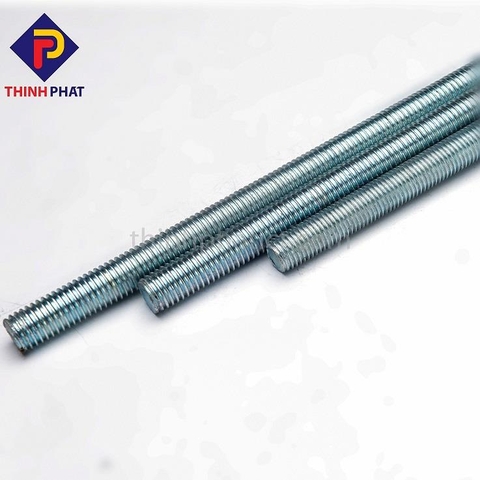

ren hệ mét

Bước ren của ren hệ mét được phân thành hai loại là bước ren thô và bước ren mịn, trong đó bước ren thô được ưu tiên dùng cho những mỗi ghép thông thường.

Ren hệ mét được lý hiệu là M.

Kích thước của ren hệ mét đối với bước ren lớn được quy định trong Tiêu chuẩn Quốc gia TCVN 2247-77, đối với ren bước nhỏ thì kích thước được quy định trong TCVN 2248-77. Việc xác định đường kính, bước ren và các kích thước cơ bản của ren hệ mét được quy định trong TCVN 2248-78.

Dung sai kích thước trong lắp ghép ren là một yếu tố rất quan trọng ảnh hưởng đến tính lắp lẫn của ren. Tham khảo thêm về dung sai kích thước tại:

>> https://thinhphatict.com/bang-tra-dung-sai-kich-thuoc

2. Bảng tra kích thước ren hệ inch, tiêu chuẩn NPT sang milimet (mm)

Ren theo tiêu chuẩn NPT là kiểu ren theo tiêu chuẩn ren của Mỹ. Ký hiệu NPT là viết tắt của cụm từ: National pipe tapered thread.

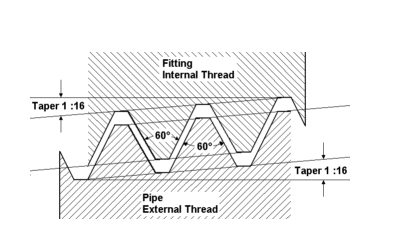

ren npt

Ren hệ inch theo tiêu chuẩn NPT có đặc điểm là có góc giữa các bước ren là 60 độ giữa đỉnh, đáy ren và lực được phân bố đều trên tổng số ren của mối nối. Thông thường, ký hiệu của ren NPT được viết như sau:

Ví dụ: ½ - 14 NPT

Trong đó,

½: Là đường kính danh nghĩa của ren;

14: Là số lượng ren trên 1 inch;

NPT: Là ký hiệu cho chuẩn NPT.

Thực tế thì số lượng ren trên 1 inch thường không được quan tâm nên đối với chuẩn ren NPT thì chỉ yêu cầu ghi đường kính danh nghĩa của ren là đủ.

Xem thêm: Quy ước quy đổi inch sang mm tại:

>> https://thinhphatict.com/quy-doi-inch-sang-mm

Bảng tra kích thước ren hệ inch – tiêu chuẩn NPT sang kích thước ren hệ mét

Nominal Diameter

Major Diameter
mm

Tapping
Drill Size
mm

TPI

Pitch
mm

1/16" - 27 NPT

7.895

6.00

27

0.941

1/8" - 27 NPT

10.242

8.25

27

0.941

1/4" - 18 NPT

13.616

10.70

18

1.411

3/8" - 18 NPT

17.055

14.10

18

1.411

1/2" - 14 NPT

21.223

17.40

14

1.814

3/4" - 14 NPT

26.568

22.60

14

1.814

1" - 11 1/2 NPT

33.228

28.50

11.5

2.209

1 1/4" - 11 1/2 NPT

41.985

37.00

11.5

2.209

1 1/2" - 11 1/2 NPT

48.054

43.50

11.5

2.209

2" - 11 1/2 NPT

60.092

55.00

11.5

2.209

2 1/2" - 8 NPT

72.699

65.50

8

3.175

3" - 8 NPT

88.608

81.50

8

3.175

3 1/2" - 8 NPT

101.316

94.30

8

3.175

4" - 8 NPT

113.973

107.00

8

3.175

5" - 8 NPT

141.300

134.384

8

3.175

6" - 8 NPT

168.275

161.191

8

3.175

8" - 8 NPT

219.075

211.673

8

3.175

10" - 8 NPT

273.050

265.311

8

3.175

12" - 8 NPT

323.850

315.793

8

3.175

3. Bảng tra kích thước ren theo chuẩn Anh BSP sang ren hệ mét

Bước ren theo tiêu chuẩn BSP (British standard pipe) là kiểu ren theo tiêu chuẩn của Anh Quốc. Đây là kiểu ren được sử dụng rất rộng rãi tại các quốc gia châu Âu.

Đặc điểm của chuẩn ren BSP là có profile ren whitworth (góc giữa các ren) là 55 độ và được chia thành hai loại theo đường kính ren như sau:

- Ren dùng cho ống thẳng  (British Standard Pipe Parallel – BSPP) có đường kính ren không đổi được kí hiệu bằng chữ G

- Ren dùng cho ống côn (British Standard Pipe Taper Thread – BSPT) có đường kính tăng hoặc giảm trên chiều dài ren được kí hiệu bằng chữ R.

ren bsp

Ký hiệu của ren BSP được quy ước như sau:

Ví dụ: Pipe thread ISO 228 – G 2 A LH

Trong đó:

- Pipe thread : ren ống

- ISO 228 : tiêu chuẩn ren

- G : ren BSPP

- 2 : đường kính ren

- A : ren ngoài song song có độ chính xác cao

- LH : ren trái (nếu là ren phải thì không cần ghi)

Thực tế thì để cho ngắn gọn và tiện hơn, ren BSP có thể được ghi tóm tắt là G1/2”. Một số kích thước ren BSP được sử dụng nhiều ở Việt Nam là: G1/2”, G1/4”, G3/8”, G3/4”, G1/2”, G1”.

Xem thêm các kích thước ty ren thông dụng nhất hiện nay tại:

>> https://thinhphatict.com/cac-kich-thuoc-ty-ren-thong-dung-nhat-hien-nay

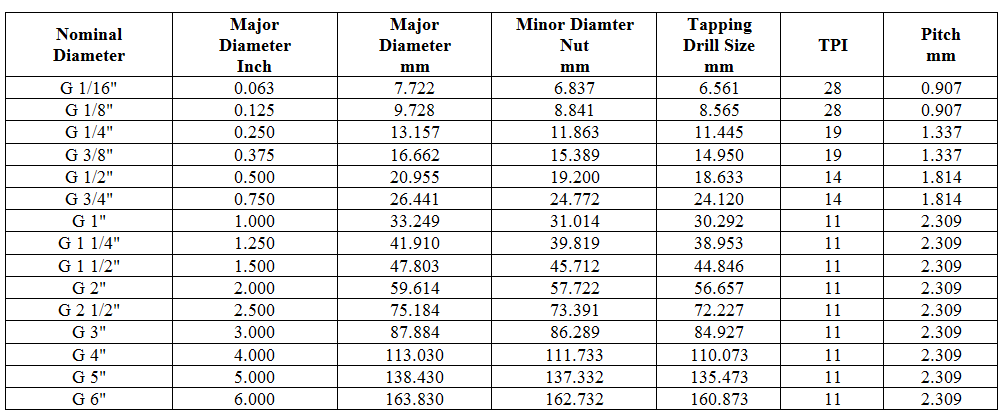

Bảng quy đổi kích thước ren Anh tiêu chuẩn BSP sang ren hệ mét

bảng tra ren bsp sang ren mét

Ý nghĩa của bảng tra kích thước ren trong thực tế

Nhiều chi tiết kỹ thuật, thiết bị nối ghép công nghiệp hiện nay đều sử dụng kết nối dạng ren do ưu điểm có thể chắp nối nhanh chóng và rất chặt chẽ. Vì vậy, việc nắm được quy tắc chuyển đổi giữa các chuẩn ren trên thế giới sang ren hệ mét và ngược lại sẽ tạo điều kiện dễ dàng hơn cho việc thay thế, hay sửa chữa khi có vấn đề xảy ra.

bước ren thô

Bước ren trong ty răng, bulong đai ốc là chi tiết cực kỳ quan trọng, quyết định đến khả năng lắp lẫn của các chi tiết này với nhau và với các phụ kiện đi kèm trong quá trình thi công nên việc nắm được bảng tra kích thước ren là vô cùng quan trọng.

Xem thêm bảng tra bu lông đai ốc tiêu chuẩn tại:

>> https://thinhphatict.com/bang-tra-bu-long-dai-oc-tieu-chuan

Như vậy, thông qua bảng tra kích thước ren như trên, hy vọng có thể hỗ trợ được quý vị trong việc lựa trọn sản phẩm chứa chi tiết ren.
