Ty ren treo trần thạch cao sử dụng kích thước bao nhiêu?

Thịnh Phát
0 Nhận xét

Khi thi công trần thạch cao, kích thước ty ren/ thanh ren (threaded rod) được lựa chọn sẽ phụ thuộc vào:

Loại trần ( trần chìm hay nổi)
Chiều cao treo trần
Tải trọng hệ trần, vật trang trí đi kèm…( đèn, máy lạnh…)

Tuy nhiên, trong thực tế, việc thi công trần thạch cao thường sử dụng ba kích thước ty ren phổ biến giúp đảm bảo khả năng chịu lực tốt nhất, chi phí tối ưu nhất.

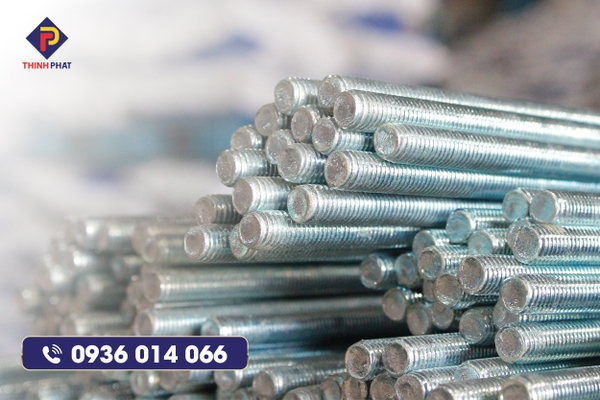

Ty ren treo trần thạch cao Thịnh Phát

1. Cấu tạo và vai trò của ty ren trong treo trần thạch cao

- Cấu tạo: Ty ren là thanh thép tròn chứa ren suốt hoặc ren hai đầu, thường được kết hợp với:

+ Nở đạn ( drop-in anchor / tắc kê đạn): Cố định vào sàn/ trần bê tông

+ Ecu - Long đen ( nut + lock nut): Có tác dụng siết chặt

- Vai trò: Chịu toàn bộ tải trọng của khung xương + tấm thạch cao + thiết bị âm trần (đèn, quạt, ống gió nhẹ).

2. Các kích thước ty ren treo trần thạch cao phổ biến:

Ty treo trần thạch cao dùng chủ yếu M6 và M8 (chiếm >90% công trình dân dụng & văn phòng). M10–M12 chỉ dùng khi tải trọng lớn (trần có nhiều thiết bị nặng).

Trần thạch cao thông thường ( trần nhẹ, nhà dân)

Kích thước ty ren: M6 (Ø6mm)
Đây là kích thước phổ biến nhất trong thi công trần thạch cao với khả năng chịu lực vừa đủ cho hệ khung trần.

Trần thạch cao có tải trọng nhẹ tăng thêm ( văn phòng, showroom)

Kích thước ty ren: M8 (Ø8mm)
Ty ren kích thước này có khả năng chịu lực tốt hơn, được sử dụng khi chiều cao treo lớn.

Trần thạch cao chịu tải cao, hệ trần phức tạp ( lắp thêm đèn, máng điện)

Kích thước ty ren: M10 ((Ø10mm)
Dùng trong công trình trung tâm thương mại, siêu thị, hoặc những nơi có treo thêm máy lạnh âm trần.

3. Chiều dài ty ren thường dùng

Ty ren treo trần thạch cao thường sử dụng ty ren có chiều dài 1m, 2m hoặc 3m tùy thuộc vào chiều cao từ bê tông xuống hệ trần.

Tham khảo báo giá chi tiết tại: Báo giá ty ren mạ kẽm

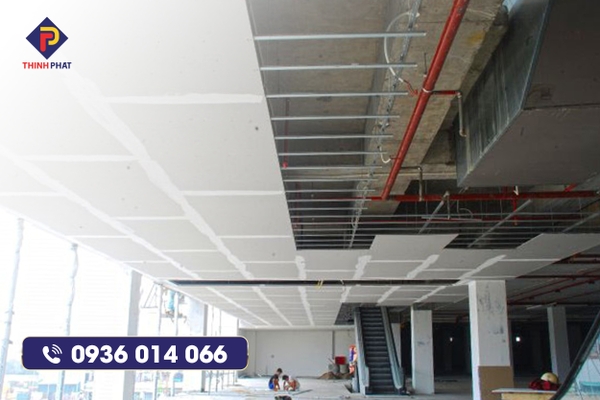

Ty ren treo trần thạch cao nổi

4. Tính toán chịu lực

Công thức tính lực kéo đứt tối đa (theo TCVN 1916 & thực nghiệm):

F= (σ xA): 9.81

· F : Lực chịu kéo (kgf)

· σ: Giới hạn bền kéo (MPa) – thường 300 MPa cho cấp 4.6

· A: Tiết diện danh nghĩa (mm²)

· 9.81: Hệ số chuyển đổi

5. Phụ kiện đi kèm:

Tắc kê đạn để gắn ty vào trần bê tông
Đai ốc, long đen (ê cu, vòng đệm)
Thanh unistrut, thép hình chữ U, V

6. Lớp mạ kẽm của ty treo trần thạch cao

Ty treo trần thạch cao được sử dụng trong nhà, ít chịu ảnh hưởng của điều kiện thời tiết. Bởi vậy ty ren treo trần thạch cao thường được mạ kẽm điện phân để giúp chống ăn mòn, han gỉ và tối ưu chi phí ở mức tốt nhất.

Hiện tại, nhà máy Thịnh Phát đầu tư dây chuyền sản xuất hiện đại bậc nhất tại Việt Nam với 30 máy sản xuất ty ren theo công nghệ tự động hóa, cho sản lượng lên đến 1000 tấn/ tháng, cung cấp tất cả các kích thước ty ren từ M6-M30.

Ngoài sản phẩm ty ren, Thịnh Phát cũng mang đến giải pháp đồng bộ cho thi công cơ điện ME, thông gió điều hòa, phòng cháy chữa cháy….với các nhóm sản phẩm chính gồm: Ty ren, đai treo, thang máng cáp, bulong ốc vít, thanh unistrut, giá đỡ, kẹp treo, phụ kiện cốp pha & phụ kiện giàn giáo, ống gió mềm.
