Ty ren là chi tiết phụ trợ quan trọng được ứng dụng rộng rãi trong thi công cơ điện và xây dựng ngày nay tại các vị trí treo trên cao, treo trần. Vì vậy tải trọng của ty ren là đặc điểm kỹ thuật hết sức quan trọng cần được lưu ý. Vậy làm sao để biết thanh ty ren treo được vật nặng tối đa bao nhiêu kg, cùng tìm hiểu qua bài viết dưới đây nhé.
Đặc điểm của thanh ty ren
Ty ren hay còn được gọi là thanh ren, ty treo là chi tiết kỹ thuật có cấu tạo hình trụ dài được tiện ren suốt toàn thân. Ty ren được ứng dụng nhiều trong hệ treo cơ điện, để lắp đặt hệ thống điện nước, hệ thống ống dẫn khí, dẫn nước, hệ thống phòng cháy chữa cháy,... tại các tòa nhà cao tầng, trung tâm thương mại, nhà máy, nhà xưởng,...
Tùy vào điều kiện và vị trí lắp đặt, ty ren sẽ được sản xuất theo kích thước với mức độ chịu tải trọng khác nhau. Dưới đây là một vài thông số kỹ thuật và cấp độ bền của ty treo phổ biến hiện nay:
- Vật liệu chế tạo: Thép Carbon, Inox
- Đường kính ren: M6-M30
- Độ dài: 1-3m
- Bước ren: 1.0-2.5mm
- Xử lý bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng
- Cấp độ bền: 3.6, 4.6, 3.8, 5.6, 6.8, 8.8,…
Ty ren tiêu chuẩn tại Thịnh Phát
>>> Xem thêm: Công Ty Sản Xuất Ty Ren Chất Lượng Nhất Tại Hà Nội
Cách tính tải trọng ty ren chính xác
Khả năng chịu tải trọng của thanh ren phụ thuộc vào 2 yếu tố chính là kích thước và cấp độ bền của ty ren. Mỗi loại cấp bền sẽ cho khả năng chịu tải ở mức độ khác nhau, dựa vào đó ta sẽ có cách đo lường khả năng ty treo các vật nặng ở mức tối đa bao nhiêu kg.
>>> Bạn có thể xem ngay cách tính tải trọng ty ren đơn giản qua video sau đây của Thịnh Phát hoặc tìm hiểu thêm tại bài viết này.
Cách tính tải trọng của ty ren chính xác nhất
Với mỗi cấp bền thanh ty ren có giới hạn bền đứt tương ứng như sau:
|
Cấp bền |
Giới hạn bền (MPa) |
|
3.6 |
300 |
|
4.6 |
400 |
|
4.8 |
420 |
|
5.8 |
520 |
|
8.8 |
830 |
|
9.8 |
900 |
|
10.9 |
1040 |
|
12.9 |
1220 |
Và theo quy định tiêu chuẩn của TCVN 1916:1995 đối với ty ren có bước ren thô, ta có:
Bảng tiết diện ty ren tương ứng với từng đường kính ty ren
|
Đường kính ren (mm) |
Bước ren (mm) |
Tiết diện ty ren (mm²) |
|
M6 |
1 |
20.1 |
|
M8 |
1.25 |
36.6 |
|
M10 |
1.5 |
58 |
|
M12 |
1.75 |
84.3 |
|
M14 |
2 |
115 |
|
M16 |
2 |
157 |
|
M18 |
2.5 |
192 |
|
M20 |
2.5 |
245 |
|
M22 |
2.5 | 303 |
|
M24 |
3 | 353 |
|
M27 |
3 | 459 |
|
M30 |
3.5 | 561 |
Ty ren treo được vật nặng tối đa bao nhiêu kg?
Ta có công thức tính: Lực treo của ty ren = Giới hạn bền đứt x Tiết diện của ty ren
Từ công thức trên, ta có thể tính tải trọng cụ thể cho từng kích thước thanh ty ren. Ví dụ với các kích thước ren có cấp bền 3.6, ta tính như sau:
- Lực treo thanh ty ren M6 = (300Mpa x 20.1mm²) : 9.81 = 614.67 kgf
=> Thanh ren M6 có thể chịu được lực kéo lên tới 614.67kg mới có thể bị phá hủy - Lực chịu tải thanh ren M8 = (300Mpa x 36.6 mm²) : 9.81 = 1119.27 kgf
=> Vậy thanh ren M8 có thể chịu lực kéo 119.27kg mới bị phá hủy - Lực chịu tải ty ren M10 = (300Mpa x 58mm² ) : 9.81 = 1773.70 kgf
=> Vậy thanh ren M10 có thể chịu lực kéo khoảng 1,7 tấn mới bị phá hủy - Lực chịu tải ty treo M12 = ( 300Mpa x 84.3mm²) : 9.81 = 2577.98 kgf
=> Vậy ty treo M12 có thể treo được lực kéo lên đến 2,5 tấn
(Chú ý: 9.81 là đơn vị đổi theo quy ước quốc tế)
Thông thường, trong thi công cơ điện và xây dựng, người ta thường sử dụng ty ren có cấp bền 3.6 có giới hạn bền đứt là 300MPa.
Với những ưu điểm vượt trội về khả năng treo đỡ và chịu lực, ty treo là một trong những loại vật liệu phụ trợ nhưng có vai trò đặc biệt quan trọng trong thi công hệ treo cơ điện, xây dựng và trong cả lĩnh vực cơ khí chế tạo, nội thất, góp phần hoàn thiện sản phẩm.
>>> Xem thêm: 2 biện pháp gia công nhằm tăng khả năng chịu lực của thanh ren, ty ren
Ty ren Thịnh Phát - Bền bỉ - Chịu tải trọng tốt
Thanh ty ren và phụ kiện được sản xuất tại nhà máy Thịnh Phát với những tiêu chuẩn khắt khe, hệ thống máy móc hiện đại, đảm bảo bền bỉ, chất lượng và chịu tải trọng tốt.

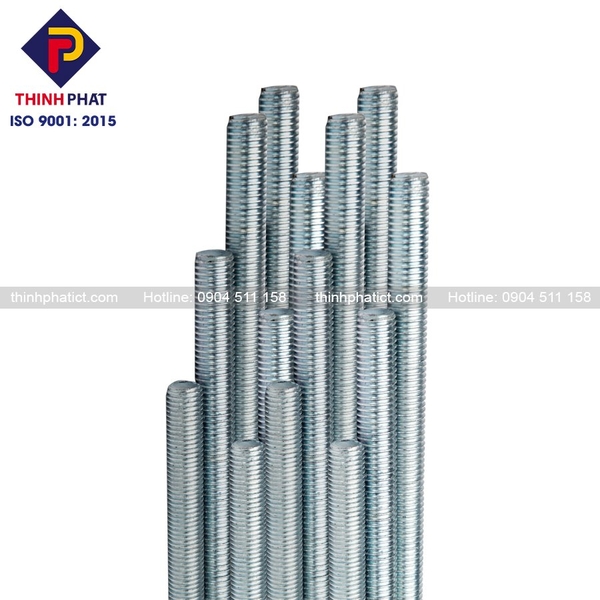

Một số kích thước ty ren được sản xuất tại Thịnh Phát

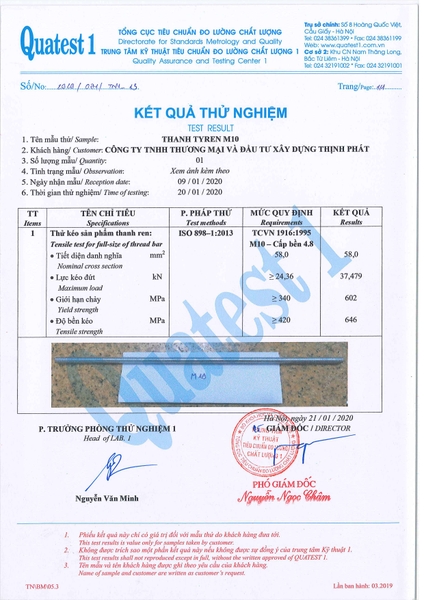

Kết quả thử nghiệm Quatest 1 độ bền của thanh ren M10
Ty ren Thịnh Phát đạt tiêu chuẩn TCVN 1916:1995 và tiêu chuẩn ISO 9001:2015 được mạ kẽm điện phân, mạ kẽm nhúng nóng là sản phẩm Top 1 bán chạy nhất Thịnh Phát.
>>> Xem thêm: Bảng báo giá chi tiết ty ren mạ kẽm Thịnh Phát
Sản xuất ty ren Thịnh Phát đại tiêu chuẩn ISO 9001:2015
Thanh ty ren Thịnh Phát đạt tiêu chuẩn TCVN 1916:1995
Ngoài các kích thước tiêu chuẩn, Thịnh Phát còn nhận gia công theo bản vẽ yêu cầu của khách hàng. Với công suất trung bình lên đến 4000m/h, ty ren Thịnh Phát cam kết sản xuất và cung ứng số lượng lớn thanh ty ren chất lượng, đúng tiến độ dự án. Dưới đây là video quy trình sản xuất thanh ty ren Thịnh Phát, mời bạn đọc cùng tìm hiểu.
Quy trình sản xuất ty ren tại nhà máy Thịnh Phát

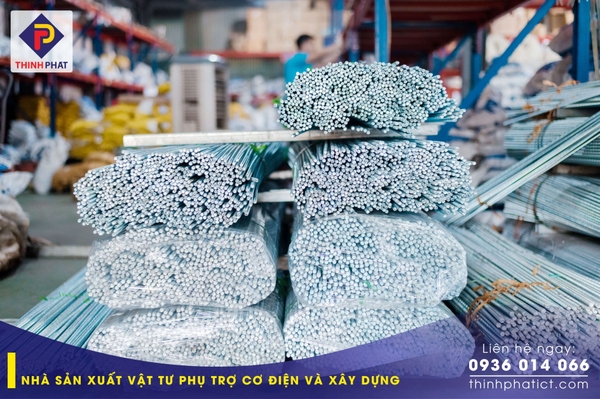

Những đơn hàng ty treo Thịnh Phát chuẩn bị xuất kho
