Thang cáp, máng cáp thường được ứng dụng trong thi công hệ thống dây dẫn điện, dây cáp, dây dẫn truyền thông,... tại các tòa nhà, công trình hiện nay. Tùy vào dự án, các kỹ sư cơ điện sẽ lựa chọn loại thang máng cáp phù hợp với số lượng, chiều dài hệ thống dây dẫn.
Nếu bạn quan tâm đến quy trình sản xuất ra những sản phẩm thang, máng cáp chất lượng sẽ như thế nào, bạn có thể tìm hiểu thêm qua video sau đây:
Quy trình sản xuất máng cáp khép tín tại nhà máy Thịnh Phát
1. Tại sao cần lựa chọn thang máng cáp có kích thước phù hợp
Thang máng cáp lắp đặt cho các công trình cần được lựa chọn theo nhiều tiêu chí như vật liệu chế tạo, kích thước, thiết kế, khả năng chịu tải trọng, khả năng thích nghi với môi trường,...
Về kích thước thang máng cáp đi dây dẫn, tại sao các nhà thầu cần lựa chọn loại phù hợp? Cụ thể:
- Thang máng cáp có kích thước phù hợp sẽ phát huy tối đa hiệu quả sử dụng và khả năng nâng đỡ hệ thống dây dẫn
Mỗi dự án thi công sẽ có số lượng dây dẫn cần đi khác nhau, nếu với một công trình lớn mà loại thang máng được lựa chọn có kích thước nhỏ, điều này sẽ gây nên việc khó sắp xếp và quản lý, một số trường hợp còn gây nên quá tải hệ thống, có thể xảy ra nguy hiểm do sập kết cấu.
- Thang máng cáp phù hợp sẽ giúp tiết kiệm không gian hơn
Một hệ thống thang điện, máng điện có kích thước hợp lý sẽ mang đến cho công trình của bạn sự gọn gàng và tính thẩm mỹ cao hơn. Nếu chọn loại thang máng cáp có kích thước quá lớn so với nhu cầu thực tế sẽ gây cồng kềnh, tốn nhiều diện tích lắp đặt.
- Lắp đặt thang máng cáp có kích thước phù hợp còn giúp tiết kiệm chi phí
Thang máng cáp có kích thước lớn hơn sẽ tốn kém nhiều chi phí hơn, nếu hệ thống nhỏ mà chọn loại thang máng lớn sẽ gây lãng phí tài chính. Nếu chọn loại thang máng cáp nhỏ, trong tương lai nếu cần đi thêm hệ thống dây dẫn mà không gian hiện tại không đáp ứng đủ, sẽ lại gây thêm lãng phí tháo dỡ và thay mới thang máng cáp. Vì vậy việc lựa chọn kích thước thang cáp, máng cáp phù hợp là điều rất quan trọng, giúp tối ưu chi phí thi công cho dự án.
>>> Xem thêm: Công ty sản xuất trực tiếp máng cáp, thang cáp tại Hà Nội
2. Những tiêu chí lựa chọn kích thước thang máng cáp phù hợp
Để có đủ không gian cho việc sắp xếp, quản lý các hệ thống dây dẫn không bị chồng chéo, chèn ép vào nhau gây hư hại và cũng hạn chế tình trạng chọn sai loại thang máng cáp gây lãng phí. Có một số tiêu chí quan trọng cần được chú ý để lựa chọn được kích thước thang máng điện phù hợp bao gồm:
- Số lượng và tổng trọng lượng dây dẫn
- Kích thước/đường kính ngoài của dây dẫn
- Bán kính uốn cong cho phép của dây dẫn
- Diện tích không gian cần thiết cho việc lắp đặt,...
Tiêu chí lựa chọn kích thước thang máng cáp phù hợp
Dựa vào những yếu tố trên, người ta có thể ước lượng được kích thước chiều cao, chiều rộng của thang, máng đi dây dẫn cần lắp đặt. Cụ thể:
2.1. Về chiều rộng của thang máng đi dây dẫn
Ta có thể sử dụng công thức cơ bản:
Chiều rộng thang máng cáp = (Đường kính ngoài dây dẫn x số lượng dây dẫn + tổng khoảng cách trống) x (1+ hệ số dự phòng)
Trong đó:
- Tổng khoảng cách trống: Chính là khoảng cách giữa các dây dẫn với nhau và với hai cạnh bên của thang máng cáp (phù hợp khi đi ít dây dẫn, đi dây 1 lớp)
- Hệ số dự phòng: Là hệ số dự phòng trong tương lai nếu cần đi thêm dây dẫn, thường được chọn là 30%
Ví dụ: Hệ thống máng cáp nhà xưởng với 30% kích thước cần dự phòng, không yêu cầu khoảng trống (tức bằng 0), đi số lượng dây cáp bao gồm:
1 sợi dây dẫn đường kính ngoài 40mm
5 sợi dây dẫn đường kính ngoài 15mm
2 sợi dây dẫn đường kính 35mm
Ta có:
Chiều rộng máng cáp = (40 + 15*5 + 35*2)*1.3 = 240.5mm
Tuy nhiên rất hiếm khi có loại máng cáp nhà xưởng có kích thước chính xác hoàn toàn với dự tính, vì vậy kỹ sư cơ điện sẽ lựa chọn loại máng cáp có kích thước gần nhất.
>> Như vậy, chiều rộng máng cáp phù hợp trong ví dụ trên là là 250mm.
Tính toán kích thước thang máng cáp phù hợp với yêu cầu thi công

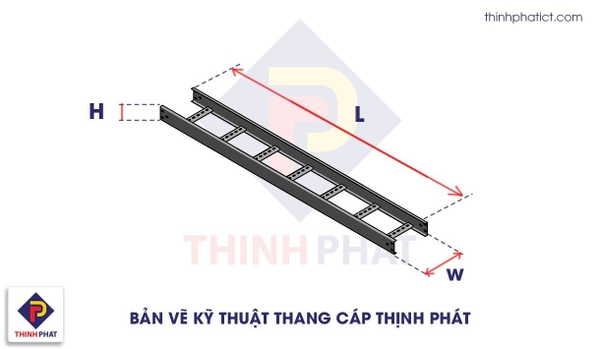

Các kích thước máng cáp
Các kích thước thang cáp
2.2. Về chiều cao của thang máng đi dây dẫn
Tương tự đối với chiều cao cạnh thang máng cáp, với kích thước phù hợp hệ thống dây dẫn sẽ được bảo vệ tốt hơn, tránh trường hợp quá tải gây nguy hiểm.
Kích thước này cần phải đảm bảo lớn hơn đường kính ngoài của dây dẫn lớn nhất và trong trường hợp đi dây dẫn nhiều lớp, kích thước chiều cao cạnh cần lớn hơn tổng chiều cao các lớp đi dây này.
Ví dụ: Với công trình cần đi 2 lớp dây cáp có đường kính ngoài 40mm (độ dày 40mm) thì chiều cao của 2 lớp dây này là 80mm, khi đó thang máng cáp cao 100mm sẽ là sự lựa chọn phù hợp.
Tuy nhiên thông số chiều cao cũng được giới hạn bởi nhà sản xuất để và cần phù hợp với kích thước chiều rộng. Ví dụ với loại thang cáp chiều rộng 300mm, thường chiều cao được gia công là 50mm, 75mm và 100mm.
Để tìm hiểu về những loại thang máng cáp có kích thước phổ biến nhất hiện nay, mời bạn đọc tìm hiểu qua nội dung phần tiếp theo.
>>> Xem thêm: Địa chỉ cung cấp thang máng cáp giá rẻ chất lượng tốt tại Hồ Chí Minh
3. Những kích thước thang máng cáp phổ biến
Hầu hết các sản phẩm thang máng cáp trên thị trường hiện nay được sản xuất với những kích thước chung, có độ dày từ 1.0-2.0mm, chiều dài tối đa 3m và đa dạng kích thước chiều rộng x chiều cao.
Dưới đây là bảng kích thước phổ biến của thang cáp, máng cáp điện tại Thịnh Phát. Bạn có thể tham khảo thêm.

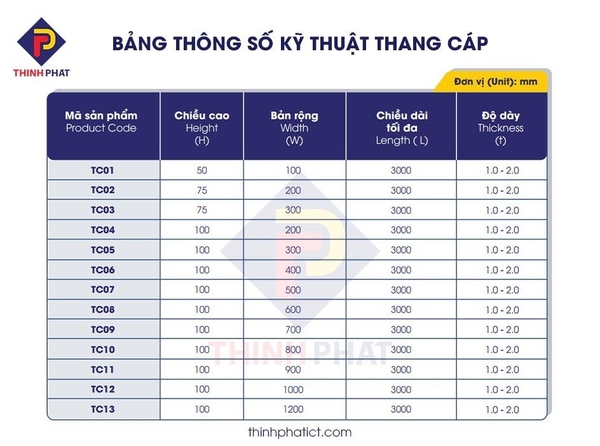

Những kích thước thang cáp phổ biến

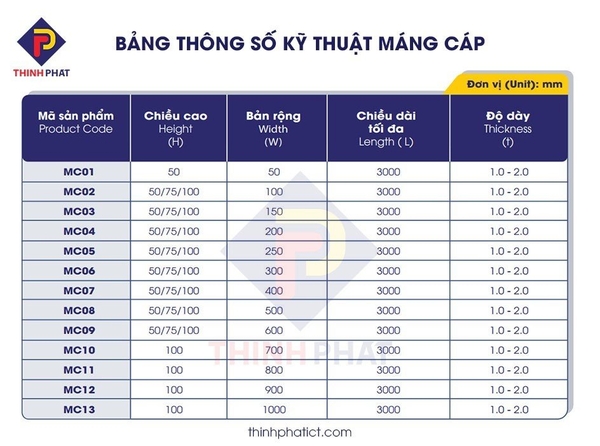

Những kích thước máng cáp phổ biến
Việc lựa chọn kích thước thang cáp, máng cáp phù hợp là rất quan trọng. Để đảm bảo an toàn cho hệ thống và tiết kiệm chi phí thi công, bạn nên có phương án cũng như tiêu chí cụ thể trước khi tiến hành lựa chọn và lắp đặt.
Thang cáp, máng cáp Thịnh Phát được sản xuất đa dạng kích thước, đảm bảo chịu tải trọng tốt, luôn là sản phẩm bán chạy top đầu và nhận được nhiều sự tin tưởng của các kỹ sư cơ điện.
Thịnh Phát cam kết:
- Thang máng cáp đạt tiêu chuẩn chất lượng ISO 9001:2015 và TCVN 10688-2015/ IEC 62537-2006
- Được xử lý bề mặt bằng lớp mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc sơn tĩnh điện
- Vừa đảm bảo chắc chắn, chịu lực tốt lại có khả năng chống han gỉ, ăn mòn ngay cả với môi trường khắc nghiệt
- Đa dạng hơn 120 mã màu sơn tĩnh điện khách hàng thoải mái lựa chọn, mang lại tính thẩm mỹ cao cho công trình,...
Với hệ thống máy gia công hiện đại, đạt công suất 1600m/ngày, Thịnh Phát luôn sẵn sàng cung ứng số lượng lớn thang máng cáp, đảm bảo đúng tiến độ dự án cho khách hàng trên mọi miền tổ quốc.
Máng cáp sơn tĩnh điện đa dạng màu sắc
Thang cáp mạ kẽm Thịnh Phát
Đơn hàng máng cáp sơn tĩnh điện chuẩn bị xuất kho
Máy laser CNC gia công thang máng cáp
Máy chấn gấp CNC gia công thang máng cáp
Ngoài thang máng điện, Thịnh Phát còn sản xuất đa dạng các vật tư khác như khay cáp, máng lưới, vỏ tủ điện,... và những chi tiết lắp đặt hệ treo thang máng như ty ren, thanh Unistrut, đai treo ống, bulong, đai ốc,...
