Máng lưới hay còn gọi là máng cáp lưới, máng cáp dạng lưới, là vật tư quan trọng trong hệ thống quản lý dây dẫn tại các tòa nhà, công xưởng hiện nay. Máng lưới được thiết kế có cấu tạo đặc biệt hơn so với những sản phẩm khác, vậy cụ thể chúng có đặc điểm kỹ thuật như thế nào? Cùng tìm hiểu thêm qua bài viết sau đây.

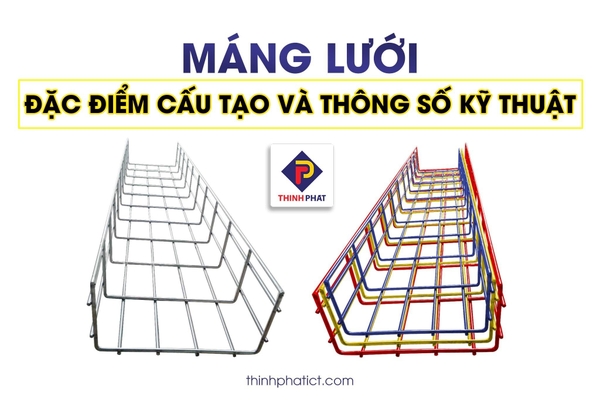

Đặc điểm kỹ thuật của máng lưới
1. Đặc điểm cấu tạo và phân loại máng lưới
Máng lưới (Mesh Tray) là máng cáp đi dây dẫn có kết cấu dạng lưới, được tạo thành từ việc hàn nối các thanh thép nhỏ đan xen với nhau. Máng cáp lưới có ứng dụng tương tự như thang máng cáp, dùng để dẫn hướng và quản lý hệ thống dây dẫn điện, dây cáp, dây dẫn tín hiệu truyền thông một cách khoa học, an toàn.
Máng cáp lưới thường được làm từ vật liệu thép chịu lực, có độ bền kéo quy chuẩn và dựa vào phương pháp xử lý bề mặt, có thể chia máng lưới thành 3 loại chính bao gồm:
- Máng lưới mạ kẽm điện phân: Máng cáp dạng lưới sẽ được mạ điện phân lớp kẽm dày 15-25 micromet, có thể ứng dụng lắp đặt trong nhà và ngoài trời.
- Máng lưới mạ kẽm nhúng nóng: Máng lưới loại này sẽ được nhúng trực tiếp vào bể kẽm nóng, độ dày lớp mạ dày hơn khoảng 50 micromet. Có khả năng chống chịu tốt hơn nên thường được dùng lắp đặt ngoài trời và trong những môi trường khắc nghiệt như muối biển hoặc axit.
- Máng lưới sơn tĩnh điện: Lớp sơn tĩnh điện dày dặn, đa dạng màu sắc như lớp bảo vệ, giúp máng lưới loại này có thể lắp đặt cả trong nhà và ngoài trời, ở môi trường ít có tác nhân gây hư hại.

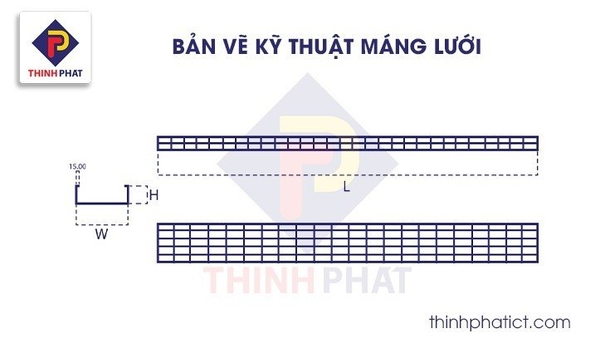

Bản vẽ kỹ thuật máng cáp dạng lưới
>>> Xem thêm: Báo giá máng cáp và phụ kiện máng cáp mới nhất
2. Ưu điểm nổi bật của máng cáp dạng lưới
- Cấu tạo đơn giản, độ thông thoáng tốt
Với kết cấu những thanh thép nhỏ đan xen nhau, máng lưới là sản phẩm có độ thông thoáng tốt nhất.
Không tích tụ hơi nước, thoát khí thoát nhiệt cực tốt giúp hệ thống dây dẫn tránh được những hư hại và có độ bền tốt hơn.
- Lắp đặt nhanh chóng, dễ dàng
Cấu tạo đơn giản, trọng lượng nhẹ giúp máng lưới dễ dàng di chuyển hơn và việc lắp đặt cũng rất tiện lợi, chỉ cần đến những phụ kiện rất đơn giản như co lên, co xuống, co chữ T, giảm trái, giảm phải máng lưới,...
- Nâng đỡ được khối lượng lớn dây dẫn
Kết cấu chịu lực được làm từ vật liệu thép chắc chắn, máng cáp dạng lưới có khả năng chịu tải trọng tốt, cho phép nâng đỡ và dẫn hướng lượng lớn dây cáp điện mà vẫn đảm bảo hệ thống ổn định, an toàn.

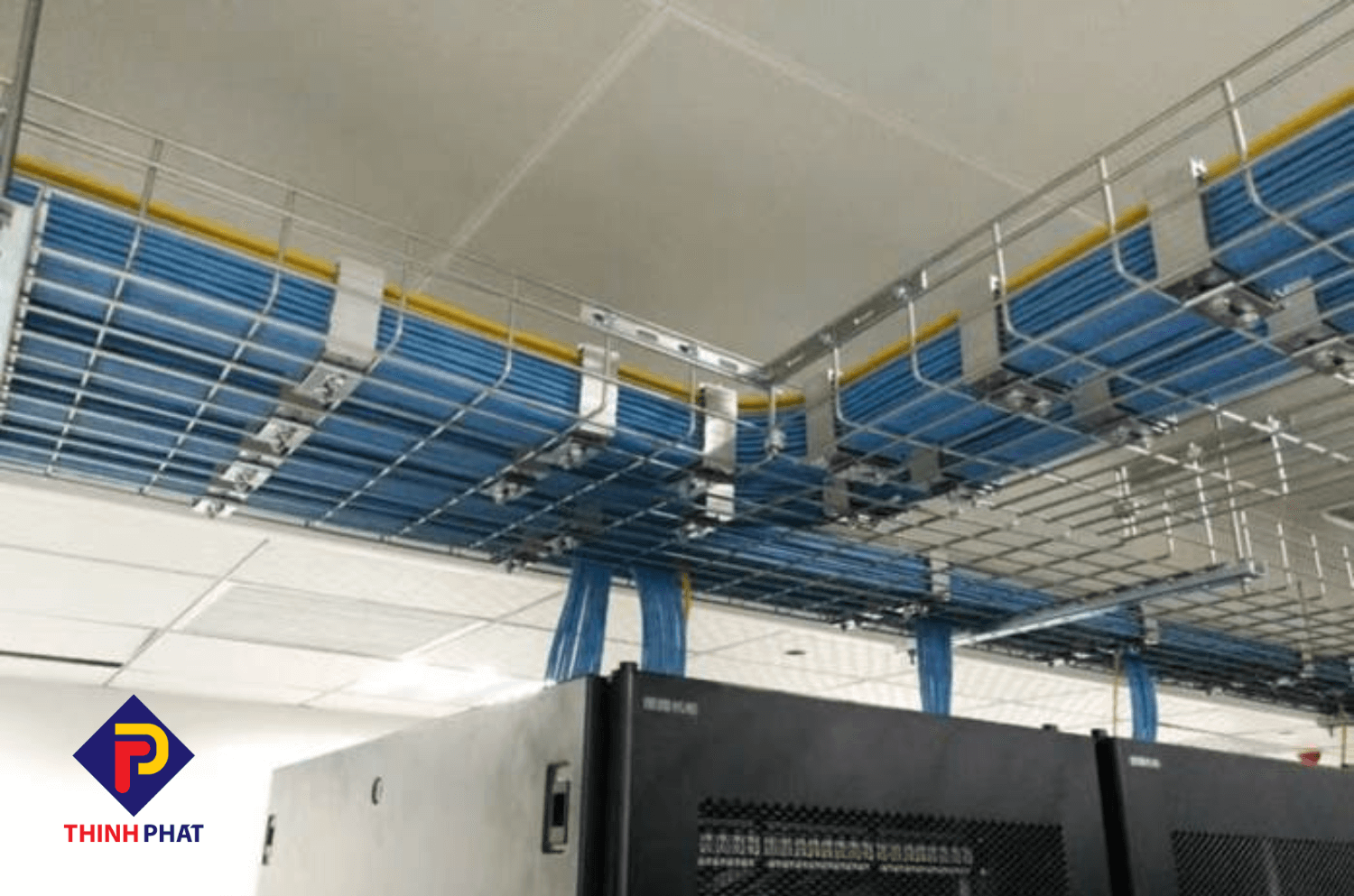

Ứng dụng của máng lưới trong cơ điện
- Chống ăn mòn, chống gỉ sét và có độ bền lớn
Được xử lý bề mặt với lớp mạ kẽm và sơn tĩnh điện, máng lưới đã được gia tăng thêm lớp bảo vệ, thanh thép sẽ không phải tiếp xúc trực tiếp với các tác nhân gây hại từ môi trường. Máng lưới sẽ hạn chế tối đa tình trạng bị ăn mòn, oxi hóa hay gỉ sét, từ đó cho tuổi thọ tốt hơn.
- Sửa chữa, vệ sinh đơn giản
Hệ thống đi dây dẫn bằng máng lưới không có nắp che, kết cấu thoáng giúp việc vệ sinh hay bảo dưỡng, sửa chữa diễn ra thuận tiện và nhanh chóng hơn mà không bị vướng víu,...
Với những ưu điểm vượt trội, máng lưới là sản phẩm được nhiều kỹ sư cơ điện lựa chọn cho công trình của mình, đặc biệt là những công trình đòi hỏi sự thông thoáng, tản nhiệt tốt nhất cho hệ thống dây dẫn.
>>> Xem thêm: TOP 1 đơn vị sản xuất máng cáp tại Hồ Chí Minh
3. Bảng thông số kỹ thuật máng lưới phổ biến nhất
Máng cáp dạng lưới hiện nay được sản xuất đa dạng kích thước để đáp ứng nhu cầu sử dụng cho cả những hệ thống đi dây dẫn lớn - nhỏ khác nhau.
Dưới đây là những kích thước máng lưới phổ biến nhất và thông số chi tiết, bạn đọc có thể tham khảo thêm để lựa chọn loại máng lưới phù hợp cho dự án của mình.
Những kích thước máng cáp lưới phổ biến nhất
4. Máng cáp dạng lưới bền đẹp - giá tốt tại Thịnh Phát
Đặc điểm kỹ thuật máng cáp lưới Thịnh Phát:
- Vật liệu chế tạo: Thép chịu lực
- Kích thước: Đa dạng chiều cao từ 50-100mm, bản rộng 50-600mm, đường kính thép tròn từ 4-5mm, chiều dài tối đa 3m
- Xử lý bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng, sơn tĩnh điện
- Màu sắc: Trắng xanh hoặc đa dạng màu sơn tĩnh điện theo yêu cầu
Máng lưới Thịnh Phát
Bảng màu sơn tĩnh điện Thịnh Phát
Thịnh Phát đảm bảo:
- Máng lưới chất lượng, chịu tải trọng tốt, tuổi thọ dài lâu, không bị han gỉ, oxi hóa
- Sản phẩm đa dạng kích thước, đa dạng màu sắc và lớp xử lý bề mặt, đáp ứng yêu cầu thi công ở nhiều vị trí khác nhau
- Nhận gia công số lượng lớn, đảm bảo hoàn thành đúng tiến độ dự án
- Sản xuất trực tiếp, không qua trung gian phân phối với mức giá tốt nhất tại xưởng
- Hỗ trợ kiểm tra hàng trước khi nhận và đổi trả nhanh chóng nếu có lỗi sản phẩm từ phía nhà sản xuất,...
Ngoài máng lưới, các sản phẩm khác như thang cáp, máng cáp, khay cáp, vỏ tủ điện Thịnh Phát cũng được ứng dụng rất rộng rãi trong hệ thống điện hiện nay.
>>> Quy trình sản xuất máng cáp khép kín tại nhà máy Thịnh Phát, nếu quan tâm, bạn có thể dành thời gian theo dõi tại video ngay sau đây:
Quy trình sản xuất máng cáp khép tín tại nhà máy Thịnh Phát
Với nhiều năm kinh nghiệm và uy tín trong nghề, Thịnh Phát tự hào luôn là đơn vị đi đầu trong việc nắm bắt nhu cầu và cung ứng cho thị trường những sản phẩm chất lượng với mức giá hợp lý nhất.
Mọi thông tin chi tiết cần được tư vấn hoặc báo giá máng cáp dạng lưới và các vật tư khác, Quý khách hàng vui lòng liên hệ với Thịnh Phát theo thông tin dưới đây. Hân hạnh được đón tiếp!
