5 phụ kiện đi kèm của thanh unistrut

Thanh unistrut hay còn gọi là thanh chống đa năng, thanh C, thanh C – channel,… là thiết bị chuyên dụng để làm giá đỡ cho hệ thống treo thang máng cáp, treo ống,… tại các công trình. Tuy nhiên, thanh unistrut không được lắp đặt một mình mà sẽ đi kèm với các phụ kiện để tạo thành một bộ giá đỡ hoàn chỉnh. Bài viết dưới đây, Thịnh Phát sẽ giới thiệu đến bạn 5 phụ kiện đi kèm của thanh unistrut.

Để tìm hiểu về quy trình sản xuất thanh chống đa năng unistrut, bạn có thể theo dõi video dưới đây:

Khu vực sản xuất thanh unistrut

1. Ty ren

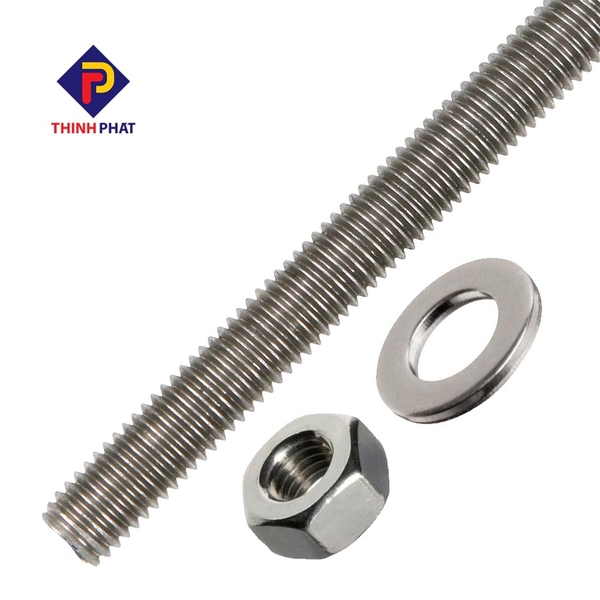

Ty ren Thịnh Phát

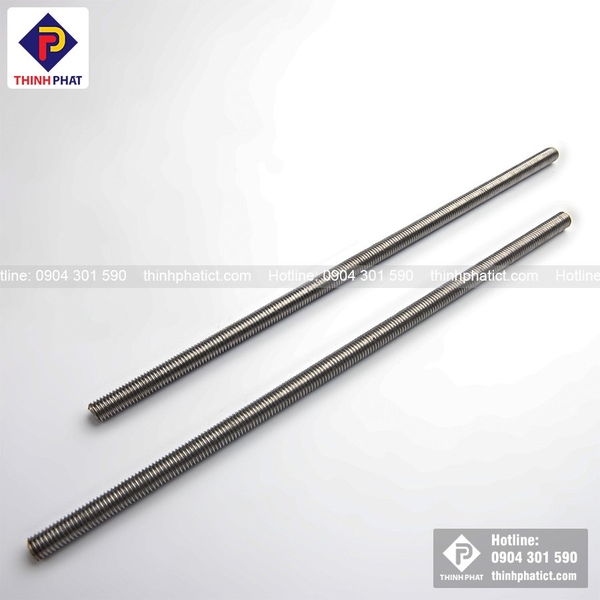

Ty ren

Khu vực sản xuất ty ren

Phụ kiện đầu tiên đi kèm với thanh treo đa năng đó chính là thanh ty ren. Sản phẩm còn có các tên gọi khác như: ty treo, thanh ren, ty treo trần thạch cao,…

Ty ren là một thanh sắt thẳng có đường kính hình tròn bề mặt được tiện ren. Đây là sản phẩm vật tư cơ điện ME có chứa các bước ren liên kết từ M6 – M20 và được sản xuất theo tiêu chuẩn DIN (DIN là tên viết tắt của Deutsches Institut für Normung e.V. – Viện Tiêu chuẩn Đức). Kích thước tiêu chuẩn của thanh ren thường từ 1 – 3 mét.

Để nhận biết thanh ren chất lượng và kém chất lượng, bạn có thể tham khảo đường link dưới đây:

>> thinhphatict.com/nhan-biet-thanh-ty-ren-chat-luong-va-kem-chat-luong

- Vật liệu: thép, inox

- Xử lí bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng

- Ứng dụng:

  • Treo đường ống trong thi công cơ điện lạnh, phòng cháy chữa cháy.
  • Dùng treo hệ thống nội thất: đèn chiếu sáng, tủ, kệ…
  • Ứng dụng trong cơ khí máy móc.
  • Ty ren inox dùng treo các vật liệu trong môi trường hóa chất.

Ty ren mạ kẽm, inox

M6

M8

M10

M12

M14

M16

M18

M20

Trọng lượng (Kg/m)

0.17

0.31

0.46

0.68

0.9

1.3

1.62

2

Độ dài (mm)

1000

2000

3000

1000

2000

3000

1000

2000

3000

1000

2000

3000

1000

2000

3000

1000

2000

3000

1000

2000

3000

1000

2000

3000

Bước ren (mm)

1.0

1.25

1.5

1.75

2.0

2.0

2.5

2.5

2. Bulong đai ốc

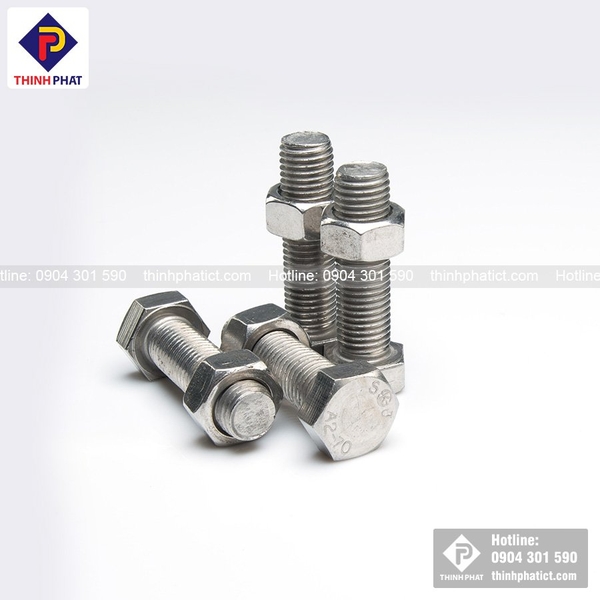

Bulong đai ốc

Bu lông, đai ốc là những vật liệu có mối quan hệ chặt chẽ với nhau trong thi công và lắp đặt các công trình xây dựng, ghép nối các vật liệu.

Bulong (boulon, bu lông) là một sản phẩm cơ khí, có hình dạng thanh trụ tròn, tiện ren, được thiết kế để sử dụng kết hợp với đai ốc (ecrou), có thể tháo lắp hay hiệu chỉnh khi cần thiết.

Bulong  được sử dụng để lắp ráp, liên kết, ghép nối các chi tiết thành hệ thống khối, khung giàn. Nguyên lý làm việc của bu lông là dựa vào sự ma sát giữa các vòng ren của bulong và đai ốc (ê cu) để kẹp chặt các chi tiết lại với nhau.

Đầu bulong có nhiều hình dạng khác nhau: hình tròn; hình vuông; 6 cạnh (lục giác) ngoài, hoặc trong (lục giác chìm); 8 cạnh (bát giác); hoặc hình khác. Tuy nhiên dạng 6 cạnh được sử dụng nhiều hơn cả do đặc tính mỹ thuật, sự tiện lợi trong quá trình sản xuất và sử dụng.

>> Xem thêm: Sản phẩm bulong Thịnh Phát

  • Tiêu chuẩn : DIN, GB, BSW
  • Vật liệu: Thép C45 (8.8, 10.9), CT3 (4.8, 5.6)
  • Xử lí bề mặt: Mạ kẽm điện phân, mạ kẽm nhúng nóng
  • Loại ren: Bulong ren suốt, bulong ren lửng
  • Màu sắc: Trắng, đen
  • Cấp độ bền: 4.8, 5.6, 8.8, 10.9

Trong quá trình thi công, việc kết nối thanh unistrut với ty ren sẽ được thực hiện dựa vào một số thiết bị khác như đầu gài lò xo, bu lông, đai ốc và long đen.

Quá trình này được diễn ra như sau: Tiến hành luồn ty ren qua đầu gài lò xo, long đen và dùng đai ốc tương ứng để siết chặt cố định. Lặp lại việc làm này đối với đầu còn lại của thanh unistrut. Việc làm này khá đơn giản và không cần đến kỹ thuật gì khó khăn.

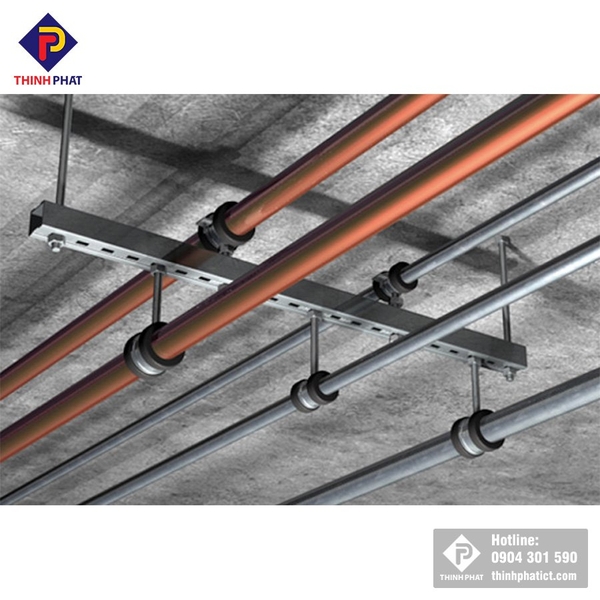

Thanh unistrut lắp đặt cùng ty ren, bulong, đai ốc

3. Bịt đầu thanh unistrut

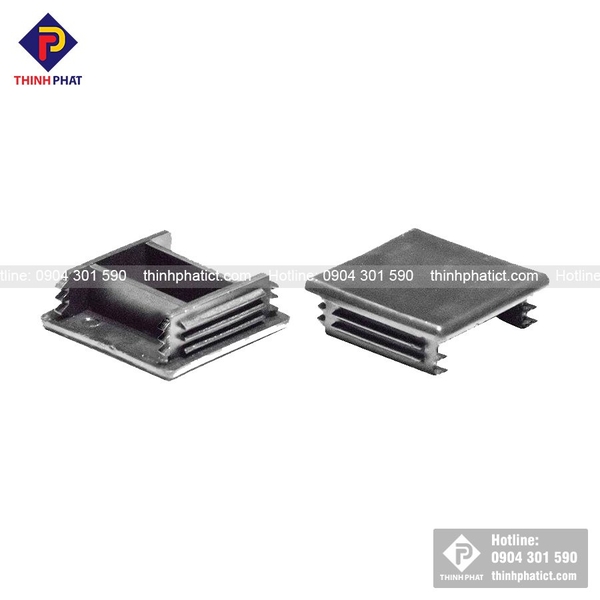

Bịt đầu thanh unistrut

Bịt đầu thanh unistrut là phụ kiện dùng để bịt vào 2 đầu của thanh chống đa năng nhằm bảo vệ đầu thanh unistrut không bị gỉ set, đồng thời tạo điểm gờ an toàn cho người thi công và sử dụng.

Để tìm hiểu về ưu điểm nổi bật của thanh unistrut, bạn có thể click tại đây.

  • Vật liệu: Nhựa
  • Màu sắc: Đen, trắng

4. Chân chữ Z

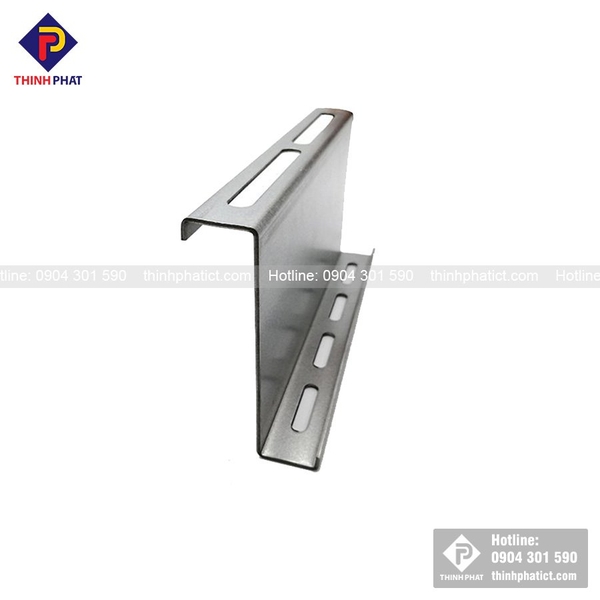

Chân chữ Z

>> Xem thêm: Công ty sản xuất vật tư phụ trợ cơ điện (ME) uy tín nhất tại Hà Nội

Chân chữ Z (hay còn gọi là chân tôn chữ Z, chân tôn, chữ Z đỡ pin,…) là một trong những sản phẩm quan trọng dùng trong quá trình lắp đặt hệ thống điện mặt trời. Sản phẩm có tác dụng giúp quá trình cố định tấm pin mặt trời lên mái tôn một cách dẽ dàng hơn với chi phí lắp đặt thấp.

  • Vật liệu: Thép

5. Đầu gài lò xo

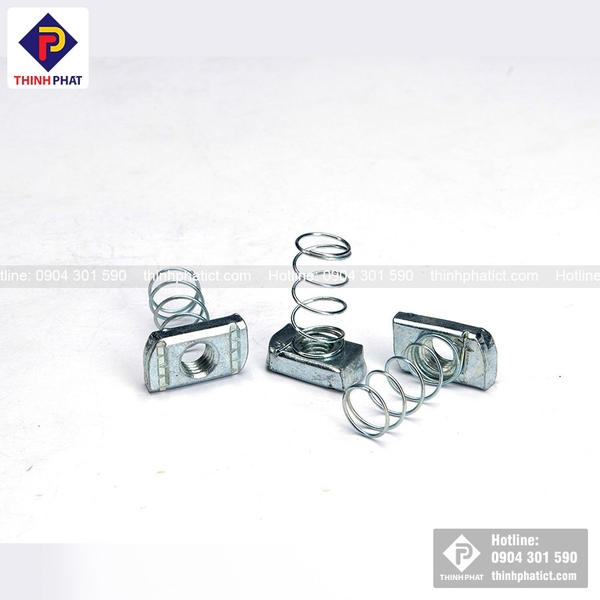

Đầu gài lò xo

Đầu gài lò xo hay còn được gọi là tán lò xo, đây là phụ kiện dùng với thanh unistrut trong việc lắp đặt hệ thống treo thanh unistrut. Ngoài ra, đầu gài lò xo còn được dùng để kết hợp với việc treo máng cáp, thang cáp cho hệ thống treo dây điện trần nhà.

>> Xem thêm: Thanh unistrut và phụ kiện

- Vật liệu: Thép mạ điện, thép mạ kẽm nhúng nóng

- Ưu điểm:

  • Thiết kế nhỏ gọn, nhẹ, dễ thao tác lắp đặt bằng tay, phù hợp với nhiều kích thước thanh chống đa năng.
  • Có thể di chuyển, trượt dễ dàng trên thanh chống hoặc cố định tại chỗ.
  • Chắc chắn, bền, tuổi thọ sử dụng lâu dài.
